1 TRU-770/13ER-01 Skrūve (Винт) Ì5x25 1
2 TRU-770/13ER-02 Paplāksne (Шайба 5) 1
3 TRU-770/13ER-03 Patrona 1-13 mm (Патрон 1-13 мм) 1
4 TRU-770/13ER-04 Darbavārpsta (Шпиндель) 1
5 TRU-770/13ER-05 Gultnis (Подшипник) 6002 2RS (15x32x9) 1
6 TRU-770/13ER-06 Zobrats (Колесо зубчатое) 1
7 TRU-770/13ER-07 Atspere (Пружина) 1
8 TRU-770/13ER-08 Adatgultnis (Игольчатый подшипник)
0808 1
9 TRU-770/13ER-09 Starpvairogs (Щит промежуточный) 1
10 TRU-770/13ER-10 Atbalsts (Упор) 1
11 TRU-800KHL/13ER-11 Pārslēgs (Переключатель) 1
13 TRU-770/13ER-13 Gultnis (Подшипник) 608 2RS (8x22x7) 2
14 TRU-800KHL/13ER-14 Enkurs (Якорь) 1
15 TRU-770/13ER-15 Gultnis (Подшипник) 608 2Z (8x22x7) 1
16 TRU-800KHL/13ER-16 Stators (Статор) 1
17 TRU-770/13ER-17 Izvads (Проводник) 1
18 TRU-770/13ER-18 Izvads (Проводник) 1
19 TRU-770/13ER-19 Plate (Плата) 1
20 TRU-770/13ER-20 Kontakts (Контакт) 2
21 TRU-770/13ER-21 Kustīgais ietvars (Подвижная рамка) 1
22 TRU-770/13ER-22 Atspere (Пружина) 2
23 TRU-770/13ER-23 Sukas turētājs (Щеткодержатель) 2
24 TRU-770/13ER-24 Suka (Щетка) 2
25 TRU-800KHL/13ER-25
Reversa pārslēgs (Переключатель реверса) 1
26 TRU-800KHL/13ER-26 Slēdzis ar kondensatoru
(Выключатель с конденсатором) 1
27 TRU-770/13ER-27 Skrūve (Винт) ST4x14 11
28 TRU-770/13ER-28 Plāksne (Пластина) 1
29 TRU-770/13ER-29 Aizsarguzmava (Трубка защитная) 1
30 TRU-770/13ER-30 Kabelis kopsalikumā (Кабель в сборе) 1
31 TRU-800KHL/13ER-31 Uzlīme (Наклейка) 1
32 TRU-800KHL/13ER-32 Labais puskorpuss (Правый полукорпус) 1
33 TRU-770/13ER-33 Atbalsts (Упор) 2
34 TRU-800KHL/13ER-34 Kreisais puskorpuss (Левый полукорпус) 1
35 TRU-800KHL/13ER-35 Uzlīme (Наклейка) 1
36 TRU-770/13ER-36 Atslēga (Ключ) 1
37 TRU-800KHL/13ER-37 Rokturis (Рукоятка) 1
38 TRU-770/13ER-38 Atbalsts (Упор) 1
39 TRU-770/13ER-39 Drosele (Дроссель) 2
Poz.Nr. Detaļas šifrs Nosaukums Skaits
№поз. Шифр детали Наименование Кол-во
Position Bestell- Nr. Benennung Stück
Pos. Part number Name Qty.

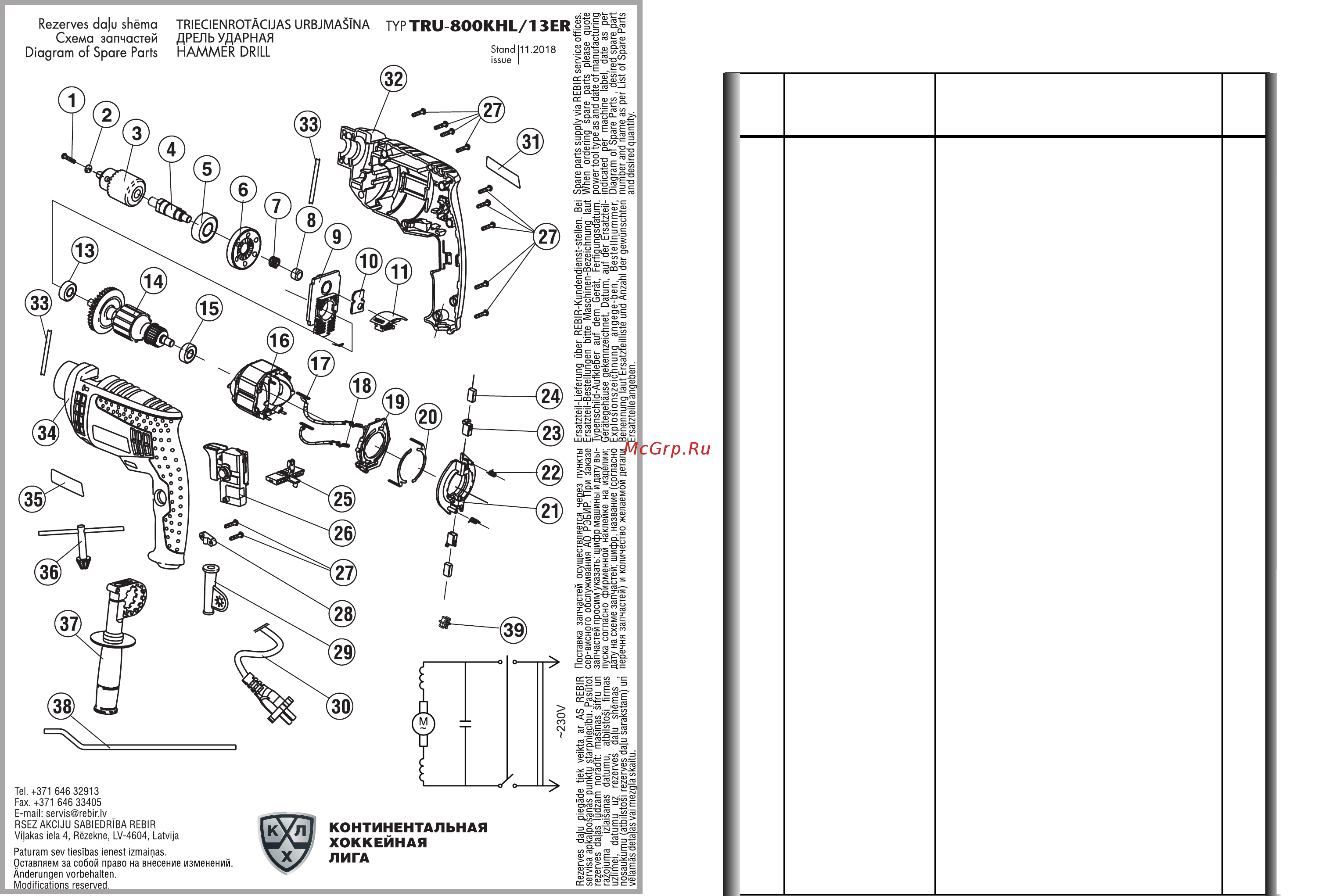

Rezerves daļu shēma URBJMAŠĪNA
Схема запчастей ДРЕЛЬ УДАРНАЯ
Diagram of Spare Parts HAMMER DRILL
Stand issue 11.2018
TYP TRU-800KHL/13ER
Uzmanîbu! Remontdarbus, izmaiòu ievieðanu un rokas elektrisko instrumentu izmçìinâðanu veiciet vajadzîgâ
tehniskâ lîmenî, ievçrojiet droðîbas tehnikas prasîbas atbilstoði DIN, GOST un citiem atseviðíâs valstîs spçkâ
esoðiem normatîviem dokumentiem.
Paturam sev tiesîbas ienest izmaiòas. Mûsu raþojumi tiek pastâvîgi pilnveidoti atbilstoði mûsdienu tehni-
kas attîstîbas lîmeòa prasîbâm. Tâpçc mçs paturam sev tiesîbas ienest izmaiòas.
Âíèìàíèå! Ðåìîíòíûå ðàáîòû, âíåñåíèå èçìåíåíèé è èñïûòàíèå ðó÷íûõ ýëåêòðîèíñòðóìåíòîâ âûïîëíÿéòå íà
äîëæíî
ì òåõíè÷åñêîì óðîâíå, ñîáëþäàéòå òðåáîâàíèÿ ïî òåõíèêå áåçîïàñíîñòè ñîãëàñíî DIN, ÃÎÑÒ è äðóãèõ,
äåéñòâóþùèõ â îòäåëüíûõ ñòðàíàõ íîðìàòèâíûõ äîêóìåíòîâ.
Íàøè èçäåëèÿ ïîñò
îÿííî ïðèâîäÿòñÿ â ñîîòâåòñòâèå ñ òðåáîâàíèÿìè ñîâðåìåííîãî óðîâíÿ ðàçâèòèÿ òåõíèêè.
Ïîýò
îìó ìû îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
