Rebir TRU3P-13/650ER Инструкция по эксплуатации онлайн

Rebir TRU3P-13/650ER Инструкция по эксплуатации онлайн
Rezerves daïu shçma

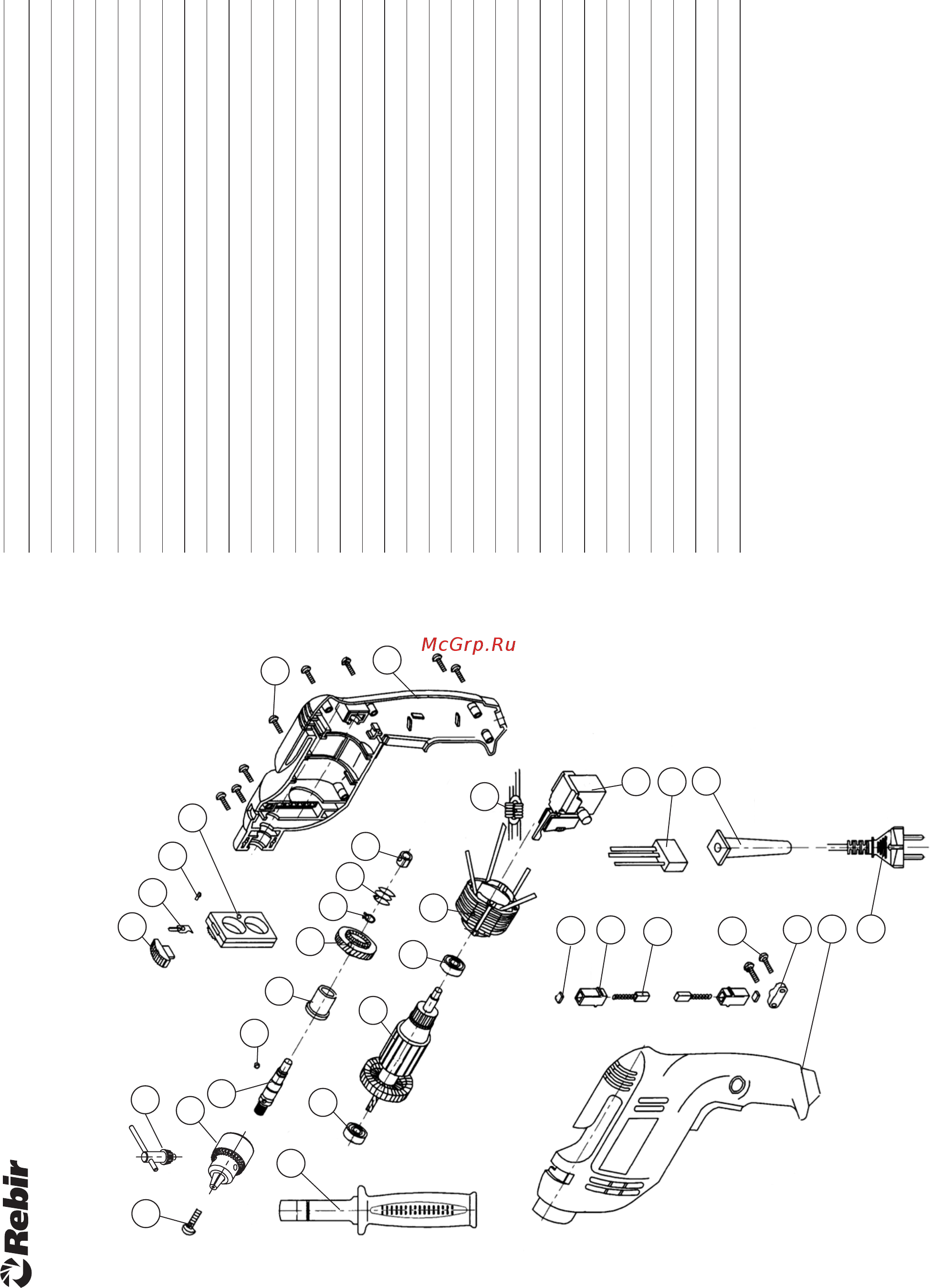

Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
HAMMER DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
HAMMER
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
5
6
7
8
9
10
15
16
19
20
21
22
27
4
28
29
17
18
1
2
3
30
31
32
23
24
26
25
TRU3P-13/650ER
Paturam sev tiesîbas ienest izmaiòas.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Modifications reserved.
11
12
13
34
v. 01.2013
Мод. № Наименование Шифр детали
01. Винт 425865001001
02. Патрон 1.5-13 mm 1/2-20 UNF 301508
03. Шпиндель 425865001003
04. Шарик 425865001004
05. Втулка 425865001005
06. Колесо зубчатое 425865001006
07. Кольцо стопорное 425865001007
08. Пружина 425865001008
09. Втулка 425865001009
10. Переключатель 425865001010
11. Упор 425865001011
12. Штифт 425865001012
13. Щит промежуточный 425865001013
15. Винт 425865001015
16. Полукорпус правый 425865001016
17. Ручка 425865001017
18. Подшипник 608 2Z (80018) 300791
19. Якорь 425865001019
20. Подшипник 607 2Z (80017) 300674
21. Статор 425865001021
22. Дроссель 425865001022
23. Выключатель 425865002
24. Конденсатор 0.22 mF 301447
25. Трубка защитная 425865001025
26. Кабель в сборе HO5VV-F (PVC) 2x1 301396
27. Крышка щеткодержат. 425865001027
28. Щеткодержатель 425865001028
29. Щетка 425865001
30. Винт 425865001030
31. Пластина 425865001031
32. Полукорпус левый 425865001032
34. Ключ к патрону 1,5-13mm 300509
