Black plate (106,1)
1
2
1 Держатель микрофона
2 Зажим
При необходимости используйте зажи-
мы для закрепления кабеля в салоне ав-
томобиля (продаются отдельно).

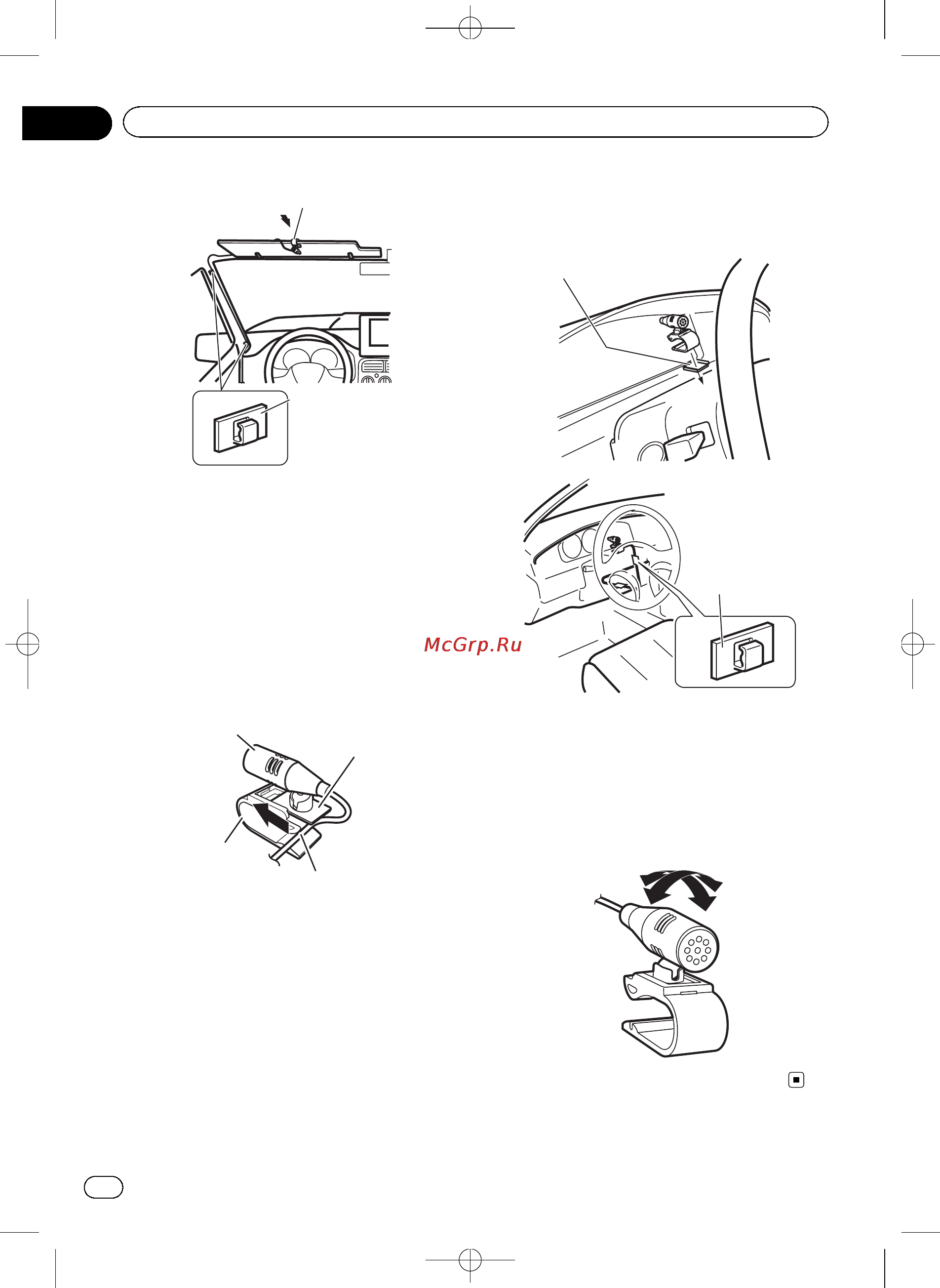

При установке микрофона на
колонке рулевого управления
1 Установите микрофон на держателе
микрофона.
2
1
3
4
1 Микрофон
2 База микрофона
3 Держатель микрофона
4 Уложите провод микрофона в канавку.
# Микрофон можно установить без исполь-
зования держателя. В этом случае отсоедини-
те базу микрофона от держателя. Для этого
сдвиньте базу микрофона.
2 Установите держатель микрофона
на внутренней стороне колонки рулево-
го управления.
1
2
1 Двусторонняя клейкая лента
2 Зажим
При необходимости используйте зажи-
мы для закрепления кабеля в салоне ав-
томобиля (продаются отдельно).
Регулировка угла микрофона
Угол микрофона можно регулировать.
<CRB3732-A/N>106
Ru
106
Раздел
14
Установка
