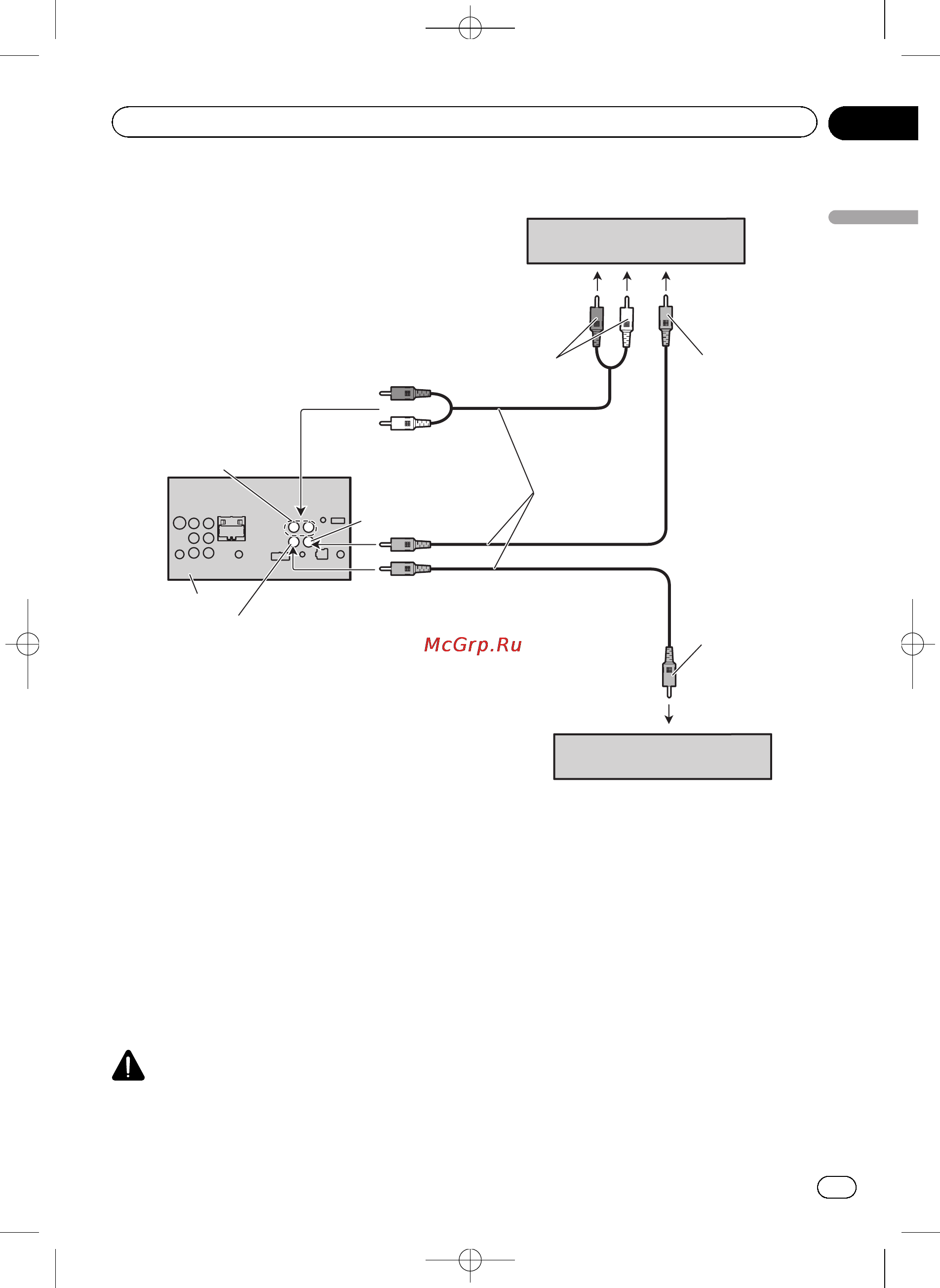

При подключении внешнего видеоустройства и дисплея
External video component (sold
separately)
Audio inputs
(L IN, R IN)
Display with RCA input jacks
(sold separately)
To video input
To video outputTo audio outputs
T
his product
RCA cables
(sold separately)
Rear monitor output
(V OUT)
Video input (V IN)
! При подключении внешнего видеоу-
стройства необходимо изменить на-
стройку AV вход в меню системы.
См. раздел
Настройка аудио/видеовхо-
да
на стр. 75.
При использовании дисплея, подключенного к видеовыходу для задних сидений
Видеовыход и аудиовыход для задних си-
дений предназначены для подключения
дисплея, на котором пассажиры задних си-
дений могут смотреть DVD ит.п.
ПРЕДУПРЕЖДЕНИЕ
! ЗАПРЕЩАЕТСЯ устанавливать дисплей в
месте, доступном обзору водителя во
время движения.
<CRB3732-A/N>99
