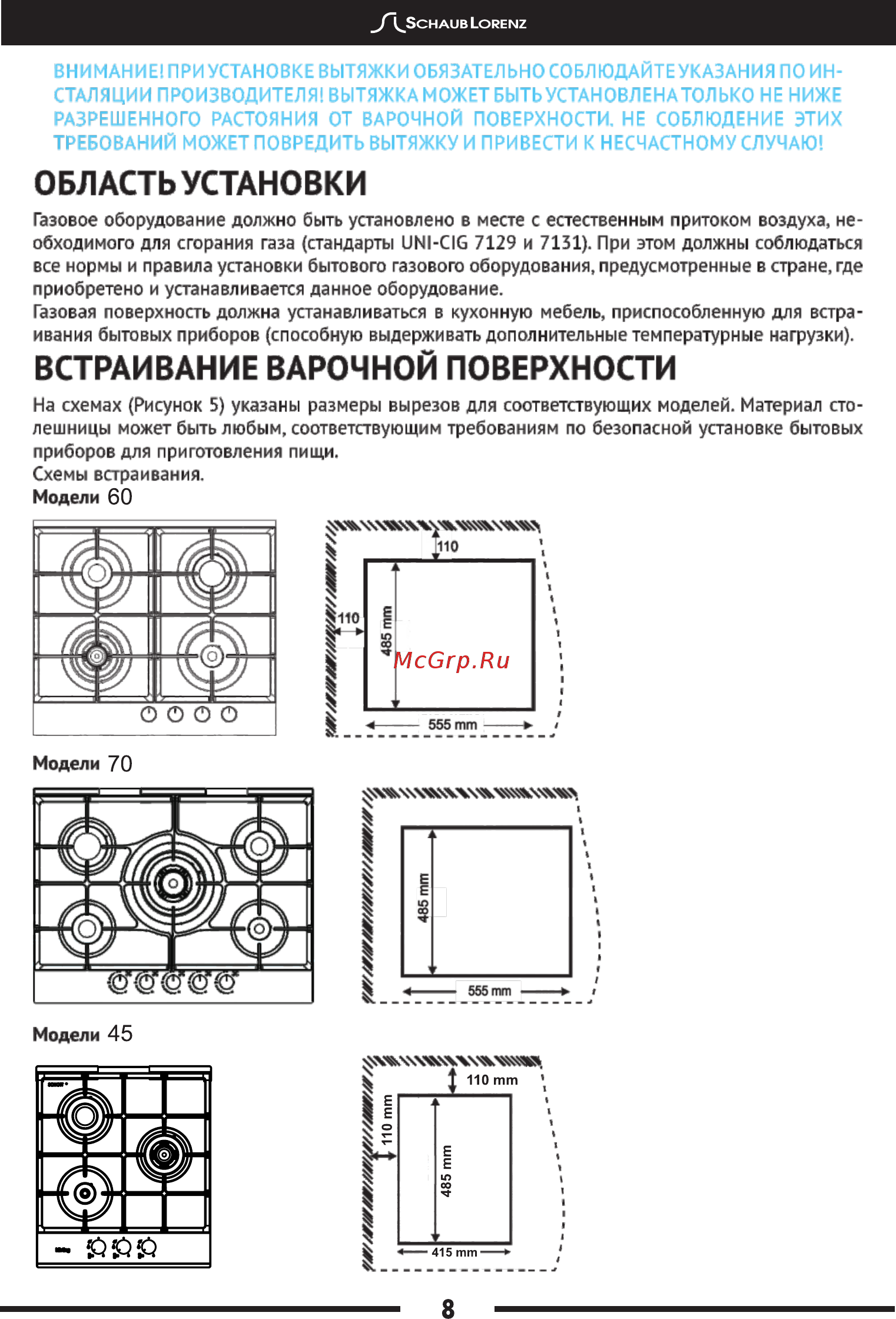

J S CHAUB LORENZ ВНИМАНИЕ ПРИ УСТАНОВКЕ ВЫТЯЖКИ ОБЯЗАТЕЛЬНО СОБЛЮДАЙТЕ УКАЗАНИЯ ПО ИНСТАЛЯЦИИ ПРОИЗВОДИТЕЛЯ ВЫТЯЖКА МОЖЕТ БЫТЬУСТАНОВЛЕНАТОЛЬКО НЕ НИЖЕ РАЗРЕШЕННОГО РАСТОЯНИЯ ОТ ВАРОЧНОЙ ПОВЕРХНОСТИ НЕ СОБЛЮДЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПОВРЕДИТЬ ВЫТЯЖКУ И ПРИВЕСТИ К НЕСЧАСТНОМУ СЛУЧАЮ ОБЛАСТЬ УСТАНОВКИ Газовое оборудование должно быть установлено в месте с естественным притоком воздуха не обходимого для сгорания газа стандарты UNI CIG 7129 и 7131 При этом должны соблюдаться все нормы и правила установки бытового газового оборудования предусмотренные в стране где приобретено и устанавливается данное оборудование Газовая поверхность должна устанавливаться в кухонную мебель приспособленную для встра ивания бытовых приборов способную выдерживать дополнительные температурные нагрузки ВСТРАИВАНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ На схемах Рисунок 5 указаны размеры вырезов для соответствующих моделей Материал сто лешницы может быть любым соответствующим требованиям по безопасной установке бытовых приборов для приготовления пищи Схемы встраивания Модели 60 Модели 45 8
