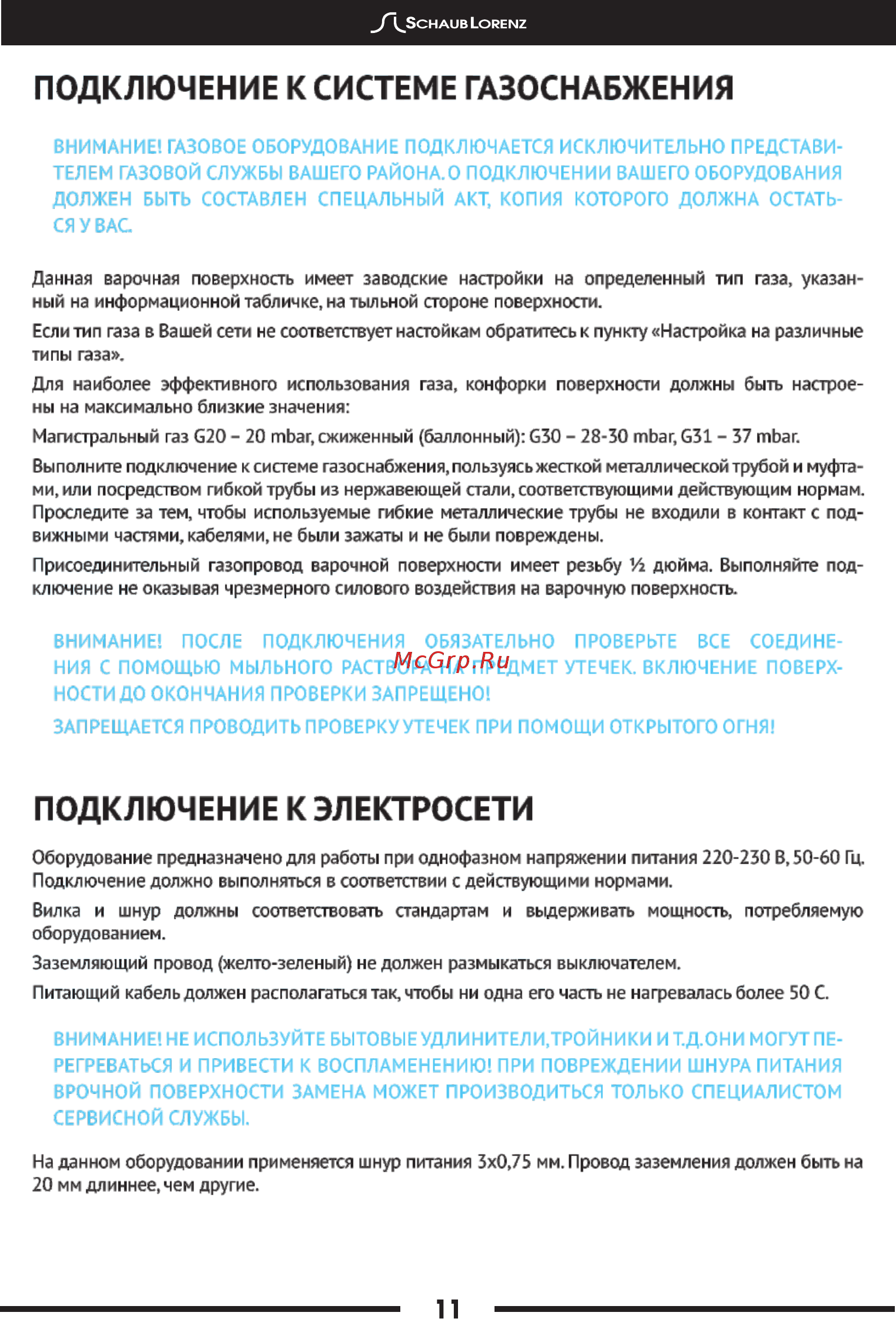

J S CHAUB LORENZ ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ ВНИМАНИЕ ГАЗОВОЕ ОБОРУДОВАНИЕ ПОДКЛЮЧАЕТСЯ ИСКЛЮЧИТЕЛЬНО ПРЕДСТАВИ ТЕЛЕМ ГАЗОВОЙ СЛУЖБЫ ВАШЕГО РАЙОНА О ПОДКЛЮЧЕНИИ ВАШЕГО ОБОРУДОВАНИЯ ДОЛЖЕН БЫТЬ СОСТАВЛЕН СПЕЦАЛЬНЫЙ АКТ КОПИЯ КОТОРОГО ДОЛЖНА ОСТАТЬ СЯ У ВАС Данная варочная поверхность имеет заводские настройки на определенный тип газа указан ный на информационной табличке на тыльной стороне поверхности Если тип газа в Вашей сети не соответствует настойкам обратитесь к пункту Настройка на различные типы газа Для наиболее эффективного использования газа конфорки поверхности должны быть настрое ны на максимально близкие значения Магистральный газ G20 20 mbar сжиженный баллонный G30 28 30 mbar G31 37 mbar Выполните подключение к системе газоснабжения пользуясь жесткой металлической трубой и муфта ми или посредством гибкой трубы из нержавеющей стали соответствующими действующим нормам Проследите за тем чтобы используемые гибкие металлические трубы не входили в контакт с под вижными частями кабелями не были зажаты и не были повреждены Присоединительный газопровод варочной поверхности имеет резьбу И дюйма Выполняйте под ключение не оказывая чрезмерного силового воздействия на варочную поверхность ВНИМАНИЕ ПОСЛЕ ПОДКЛЮЧЕНИЯ ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ ВСЕ СОЕДИНЕ НИЯ С ПОМОЩЬЮ МЫЛЬНОГО РАСТВОРА НА ПРЕДМЕТ УТЕЧЕК ВКЛЮЧЕНИЕ ПОВЕРХ НОСТИ ДО ОКОНЧАНИЯ ПРОВЕРКИ ЗАПРЕЩЕНО ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ПРОВЕРКУ УТЕЧЕК ПРИ ПОМОЩИ ОТКРЫТОГО ОГНЯ ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Оборудование предназначено для работы при однофазном напряжении питания 220 230 В 50 60 Гц Подключение должно выполняться в соответствии с действующими нормами Вилка и шнур оборудованием должны соответствовать стандартам и выдерживать мощность потребляемую Заземляющий провод желто зеленый не должен размыкаться выключателем Питающий кабель должен располагаться так чтобы ни одна его часть не нагревалась более 50 С ВНИМАНИЕ НЕ ИСПОЛЬЗУЙТЕ БЫТОВЫЕУДЛИНИТЕЛИДРОЙНИКИ И Т Д ОНИ М0ГУТПЕРЕГРЕВАТЬСЯ И ПРИВЕСТИ К ВОСПЛАМЕНЕНИЮ ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ ВРОЧНОЙ ПОВЕРХНОСТИ ЗАМЕНА МОЖЕТ ПРОИЗВОДИТЬСЯ ТОЛЬКО СПЕЦИАЛИСТОМ СЕРВИСНОЙ СЛУЖБЫ На данном оборудовании применяется шнур питания 3x0 75 мм Провод заземления должен быть на 20 мм длиннее чем другие 11
