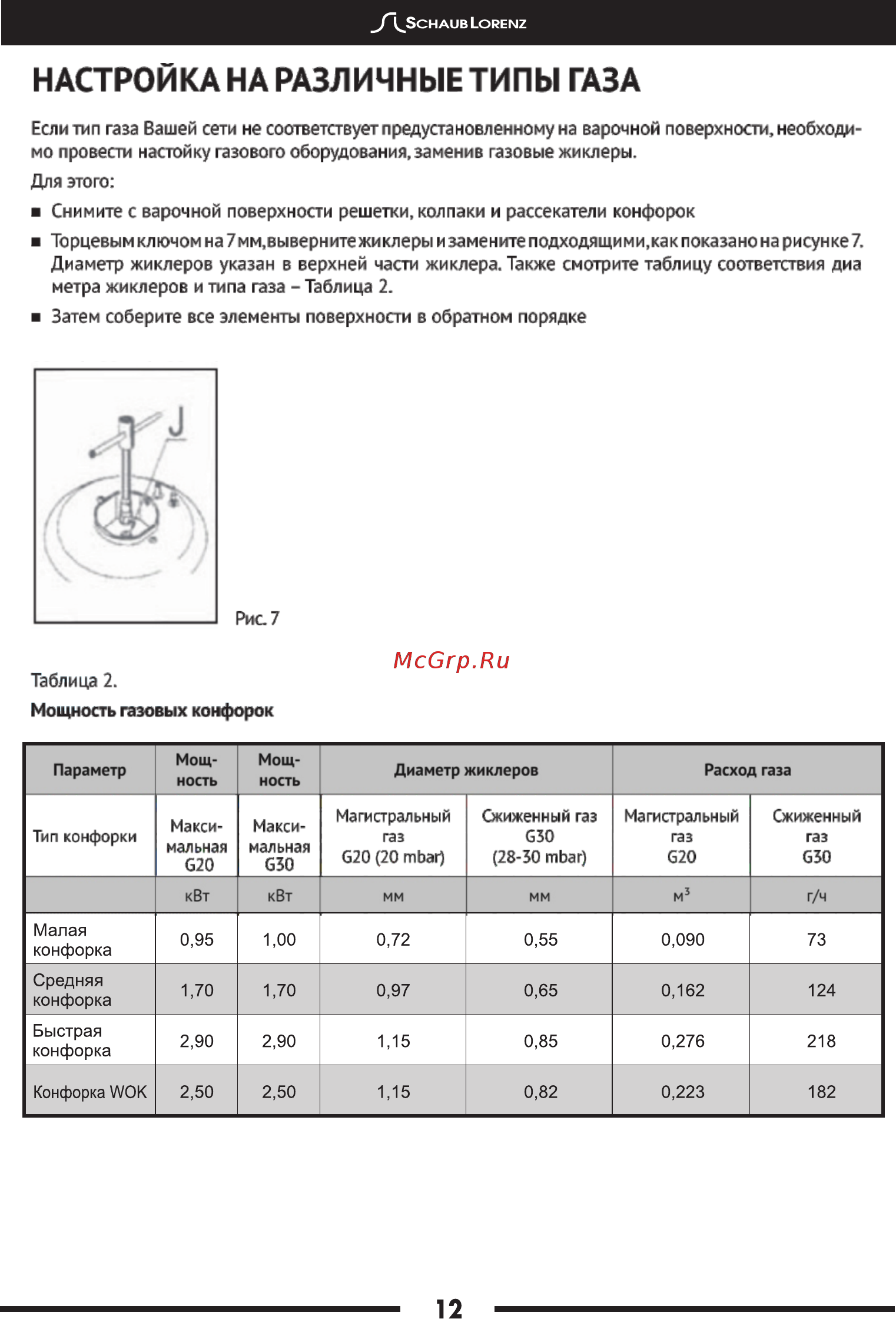

J S CHAUB LORENZ НАСТРОЙКА НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА Если тип газа Вашей сети не соответствует предустановленному на варочной поверхности необходи мо провести настойку газового оборудования заменив газовые жиклеры Для этого Снимите с варочной поверхности решетки колпаки и рассекатели конфорок Торцевым ключом на 7мм вывернитежиклерыизаменитеподходящими какпоказанона рисунке Диаметр жиклеров указан в верхней части жиклера Также смотрите таблицу соответствия дна метра жиклеров и типа газа Таблица 2 Затем соберите все элементы поверхности в обратном порядке Рис 7 Таблица 2 Мощность газовых конфорок Мощ ность Мощ ность Макси мальная G20 Макси мальная G30 кВт Малая конфорка Параметр Диаметр жиклеров Расход газа Магистральный газ G20 20 mbar Сжиженный газ G30 28 30 mbar Магистральный газ G20 Сжиженный газ G30 кВт ММ ММ MJ г ч 0 95 1 00 0 72 0 55 0 090 73 Средняя конфорка 1 70 1 70 0 97 0 65 0 162 124 Быстрая конфорка 2 90 2 90 1 15 0 85 0 276 218 Конфорка WOK 2 50 2 50 1 15 0 82 0 223 182 Тип конфорки 12
