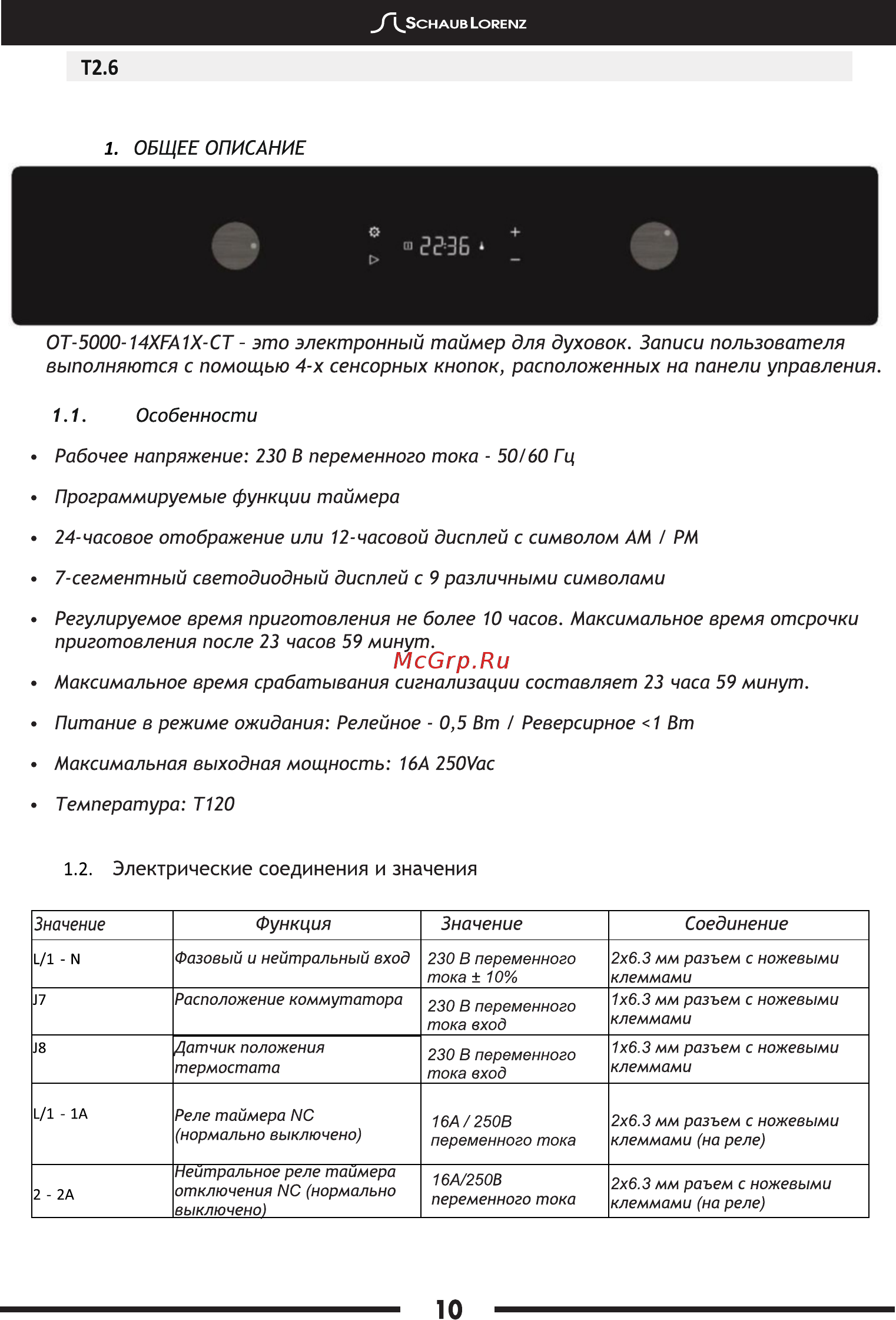

_УД 5снАив LORENZ T2 6 1 ОБЩЕЕ ОПИСАНИЕ G шг зБ ОТ 5000 14ХЕА1Х СТ это электронный таймер для духовок Записи пользователя выполняются с помощью 4 х сенсорных кнопок расположенных на панели управлени 1 1 Особенности Рабочее напряжение 230 В переменного тока 50 60 Гц Программируемые функции таймера 24 часовое отображение или 12 часовой дисплей с символом АМ РМ 7 сегментный светодиодный дисплей с 9 различными символами Регулируемое время приготовления не более 10 часов Максимальное время отсрочк приготовления после 23 часов 59 минут Максимальное время срабатывания сигнализации составляет 23 часа 59 минут Питание в режиме ожидания Релейное 0 5 Вт Реверсирное 1 Вт Максимальная выходная мощность 16А 250Уас Температура Т120 1 2 Электрические соединения и значения Значение Функция Значение Соединение L 1 N Фазовый и нейтральный вход 230 В переменного тока 10 J7 Расположение коммутатора 230 В переменного тока вход 2x6 3 мм разъем с ножевым клеммами 1x6 3 мм разъем с ножевым клеммами J8 Датчик положения термостата 230 В переменного тока вход 1x6 3 мм разъем с ножевым клеммами L 1 1А Реле таймера NO нормально выключено 16А 250В переменного тока 2x6 3 мм разъем с ножевым клеммами на реле Нейтральное реле таймера отключения NO нормально выключено 16А 250В переменного тока 2x6 3 мм раъем с ножевыми клеммами на реле 2 2А 10
