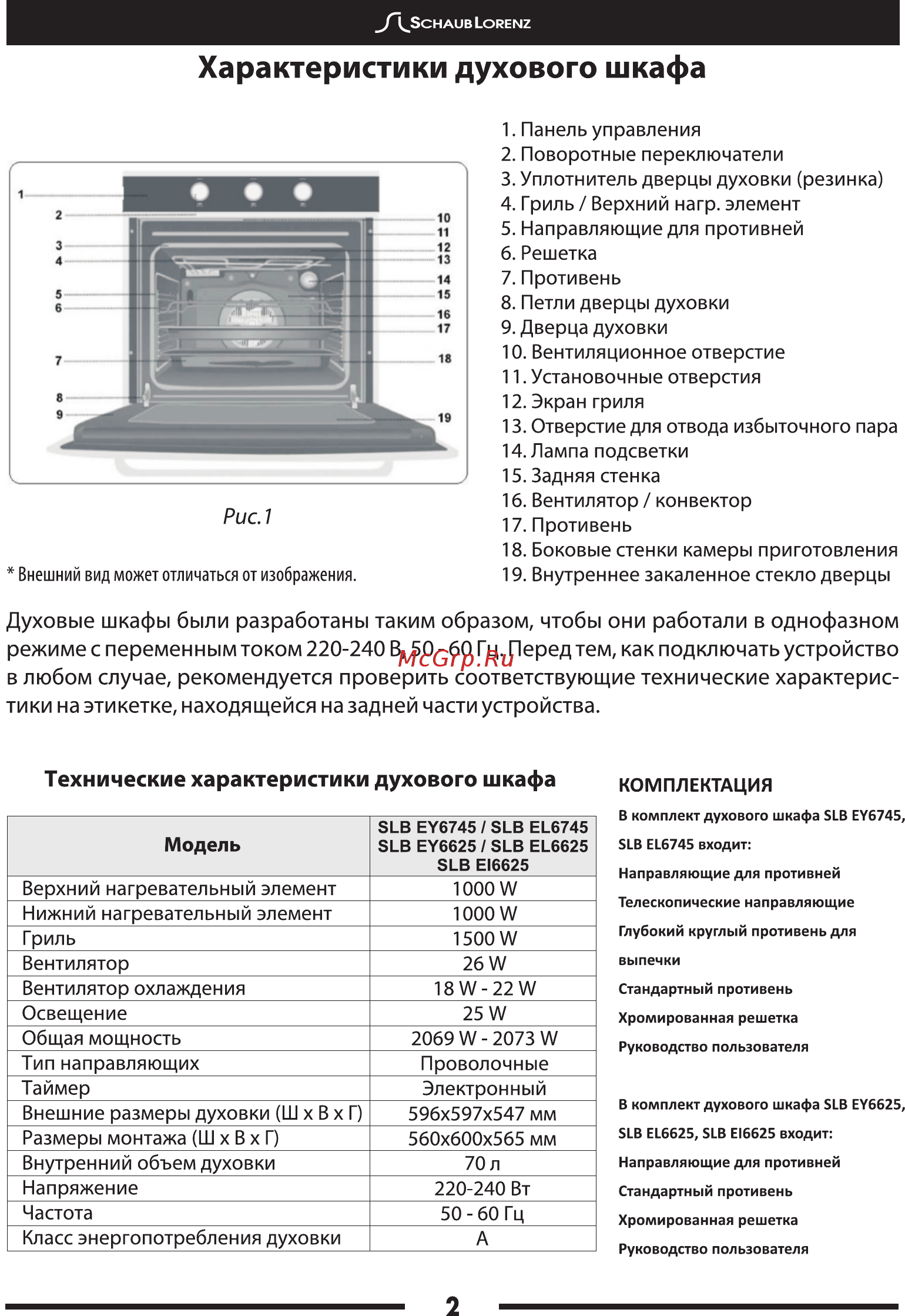

_y ScHAUB LORENZ Характеристики духового шкафа 1 Панель управления 2 Поворотные переключатели 3 Уплотнитель дверцы духовки рези 4 Гриль Верхний натр элемент 5 Направляющие для противней б Решетка 7 Противень 8 Петли дверцы духовки 9 Дверца духовки 10 Вентиляционное отверстие 11 Установочные отверстия 12 Экран гриля 13 Отверстие для отвода избыточно 14 Лампа подсветки 15 Задняя стенка 16 Вентилятор конвектор 17 Противень 18 Боковые стенки камеры приготов 19 Внутреннее закаленное стекло дв Рис 1 Внешний вид может отличаться от изображения Духовые шкафы были разработаны таким образом чтобы они работали в одно режиме с переменным током 220 240 В 50 60 Гц Перед тем как подключать уст в любом случае рекомендуется проверить соответствующие технические хара тики на этикетке находящейся на задней части устройства Технические характеристики духового шкафа Модель Верхний нагревательный элемент Нижний нагревательный элемент Гриль Вентилятор Вентилятор охлаждения Освещение Общая мощность Тип направляющих Таймер Внешние размеры духовки Ш х В х Г Размеры монтажа Ш х В х Г Внутренний объем духовки Напряжение Частота Класс энергопотребления духовки SLB EY6745 SLB EL6745 SLB EY6625 SLB EL6625 SLB EI6625 1000W 1000W 1500W 26 W 18 W 22 W 25 W 2069 W 2073 W Проволочные Электронный 596x597x547 мм 560x600x565 мм 70 л 220 240 Вт 50 60 Гц А 2 КОМПЛЕКТАЦИЯ В комплект духового шкафа ЬВ Е16745 входит Направляющие для противн Телескопические направляю Глубокий круглый противен выпечки Стандартный противень Хромированная решетка Руководство пользователя В комплект духового шкафа 5ЬВ Е16625 5ЬВ Е16625 вход Направляющие для противн Стандартный противень Хромированная решетка Руководство пользователя
