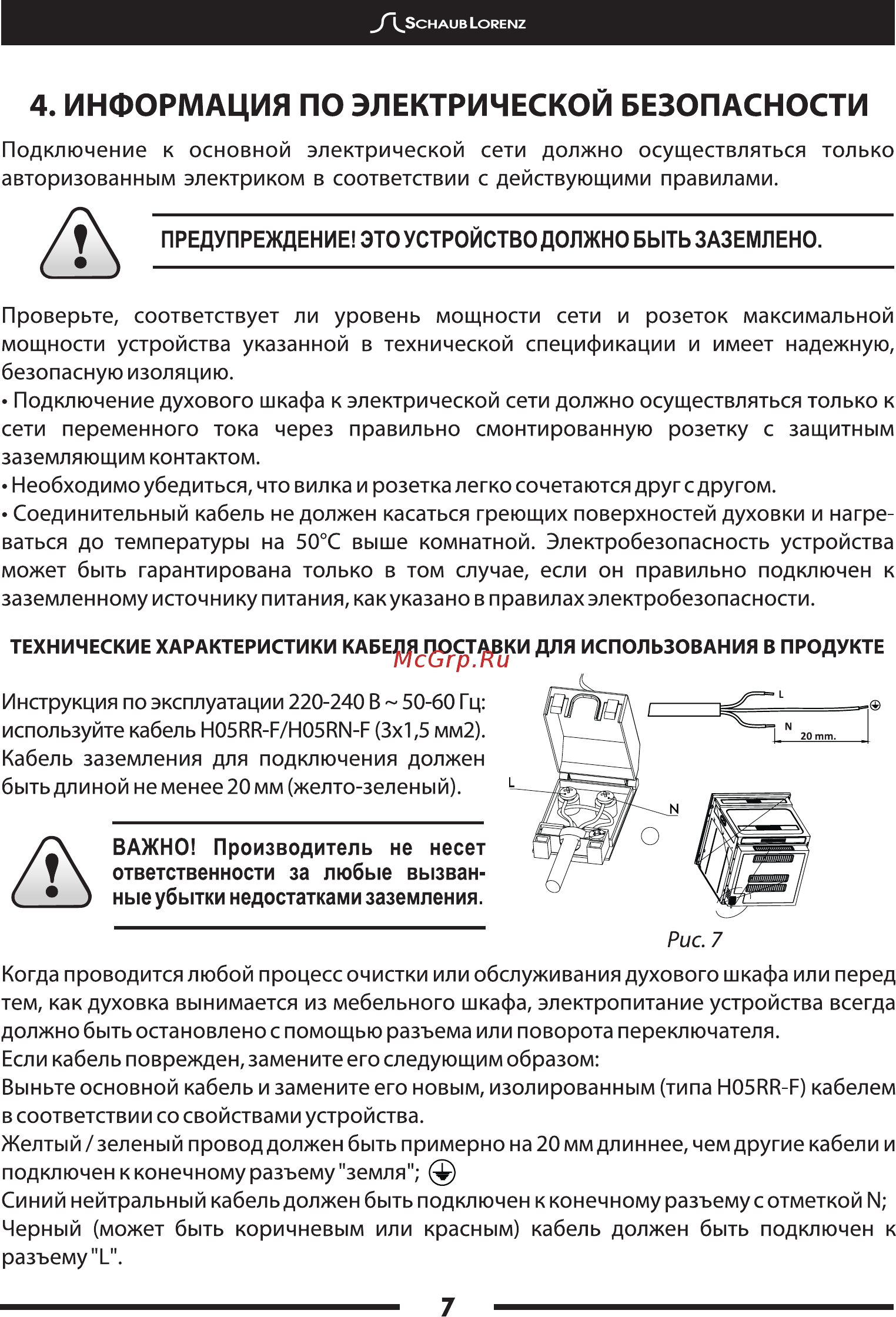

_УД 5снАив LORENZ 4 ИНФОРМАЦИЯ ПО ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНО Подключение к основной электрической сети должно осуществляться авторизованным электриком в соответствии с действующими правилами ПРЕДУПРЕЖДЕНИЕ ЭТО УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО Проверьте соответствует ли уровень мощности сети и розеток макси мощности устройства указанной в технической спецификации и имеет на безопасную изоляцию Подключение духового шкафа к электрической сети должно осуществляться сети переменного тока через правильно смонтированную розетку с за заземляющим контактом Необходимо убедиться что вилка и розетка легко сочетаются друг с другом Соединительный кабель не должен касаться греющих поверхностей духовки и ваться до температуры на 50 С выше комнатной Электробезопасность уст может быть гарантирована только в том случае если он правильно подкл заземленному источнику питания какуказано в правилах электробезопасности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ ПОСТАВКИ ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРО Инструкция по эксплуатации 220 240 В 50 60 Гц используйте кабель Н05ВВ Р Н05ВМ Р 3x1 5 мм2 Кабель заземления для подключения должен быть длиной не менее 20 мм желто зеленый ВАЖНО Производитель не несет ответственности за любые вызван ные убытки недостатками заземления Рис 7 Когда проводится любой процесс очистки или обслуживания духового шкафа ил тем как духовка вынимается из мебельного шкафа электропитание устройства должно быть остановлено с помощью разъема или поворота переключателя Если кабель поврежден замените его следующим образом Выньте основной кабель и замените его новым изолированным типа Н05ВВ Р в соответствии со свойствами устройства Желтый зеленый провод должен быть примерно на 20 мм длиннее чем другие к подключен к конечному разъему земля Синий нейтральный кабель должен быть подключен к конечному разъему с отме Черный может быть коричневым или красным кабель должен быть подкл разъему 1 7
