4
FI
SV
EN
DE
FR
RU
Projektorin asentaminen
Projektorin voi asentaa joko saunahuoneen ulkopuolelle
tai saunahuoneeseen esim. lauteiden alle. Katso kuvis-
ta 1 ja 2 projektorin asennusohjeet, sekä sähkökytken-
nät. Saunahuoneeseen asennettaessa on noudatettava
kuvassa 3 annettuja suojaetäisyyksiä. Projektoria ei saa
upottaa seinään.
Projektori kiinnitetään paikoilleen ruuveilla
kiinnitysreikien kohdilta.Valokuitunipun pää ei saa
osoittaa ylöspäin, ettei vettä tai pölyä pääse linssille
heikentämään valotehoa. Valokuitunipun pää työnnetään
projektoriin ja kiinnitetään päältä ruuvilla kiinni. Älä peitä
projektoria!
Installation des Projektors
Der Projektor kann außerhalb oder innerhalb der
Saunakabine, z. B. unter einer Saunaliege, installie-
rt werden. Siehe die Installationsanweisungen und
elektrischen Anschlüsse des Projektors in Abbildung 1
und 2. Wenn der Projektor in der Saunakabine instal-
liert wird, müssen die in Abbildung 3 angegebenen
Sicherheitsabstände beachtet werden. Der Projektor
kann nicht in die Wand integriert werden.
Befestigen Sie den Projektor mit Schrauben an der
Wand. Das Ende des Lichtfaser-Sets darf nicht nach
oben zeigen, damit kein Wasser oder Staub in die Linse
gelangen und die Lichtstärke beeinträchtigen kann.
Stecken Sie das Ende des Lichtfaser-Sets in den Projektor
und befestigen Sie es mit einer Schraube. Der Projektor
darf nicht abgedeckt werden!
Montering av projektor
Projektorn kan monteras antingen utanför basturum-
met eller till exempel under laven i basturummet. För
monteringsanvisningar för projektorn och elkopplingar-
na se bilderna 1 och 2. Vid montering i basturummet ska
skyddsavstånden enligt bild 3 iakttas. Projektorn får inte
sänkas in i väggen.
Projektorn fästs på plats med skruvar genom
monteringshålen. Ljusfiberknippets ända får inte
peka uppåt för att undvika vatten eller damm på
linsen, eftersom dessa minskar ljuseffekten. Skjut in
ljusberknippets ända i projektorn och fäst med en skruv
ovanifrån. Täck inte projektorn!
Installation de l’illuminateur
L’illuminateur peut être installé à l’extérieur de la salle
de sauna ou à l’intérieur, par exemple sous les bancs du
sauna. Consultez les instructions d’installation et les rac-
cords électriques de l’illuminateur dans les gures 1 et
2. Lors de l’installation de l’illuminateur à l’intérieur de
la salle de sauna, respectez les distances de sécurité mi-
nimum indiquées dans la gure 3. L’illuminateur ne peut
pas être encastré dans le mur.
Fixez l’illuminateur au mur à l’aide de vis. L’extrémité
du faisceau de bres ne doit pas pointer vers le haut, car
l’eau ou la poussière risque de pénétrer dans la lentille
et affaiblir la sortie de l’éclairage. Insérez l’extrémité du
faisceau de bres dans l’illuminateur et xez-la à l’aide
d’une vis. Ne couvrez pas l’illuminateur !

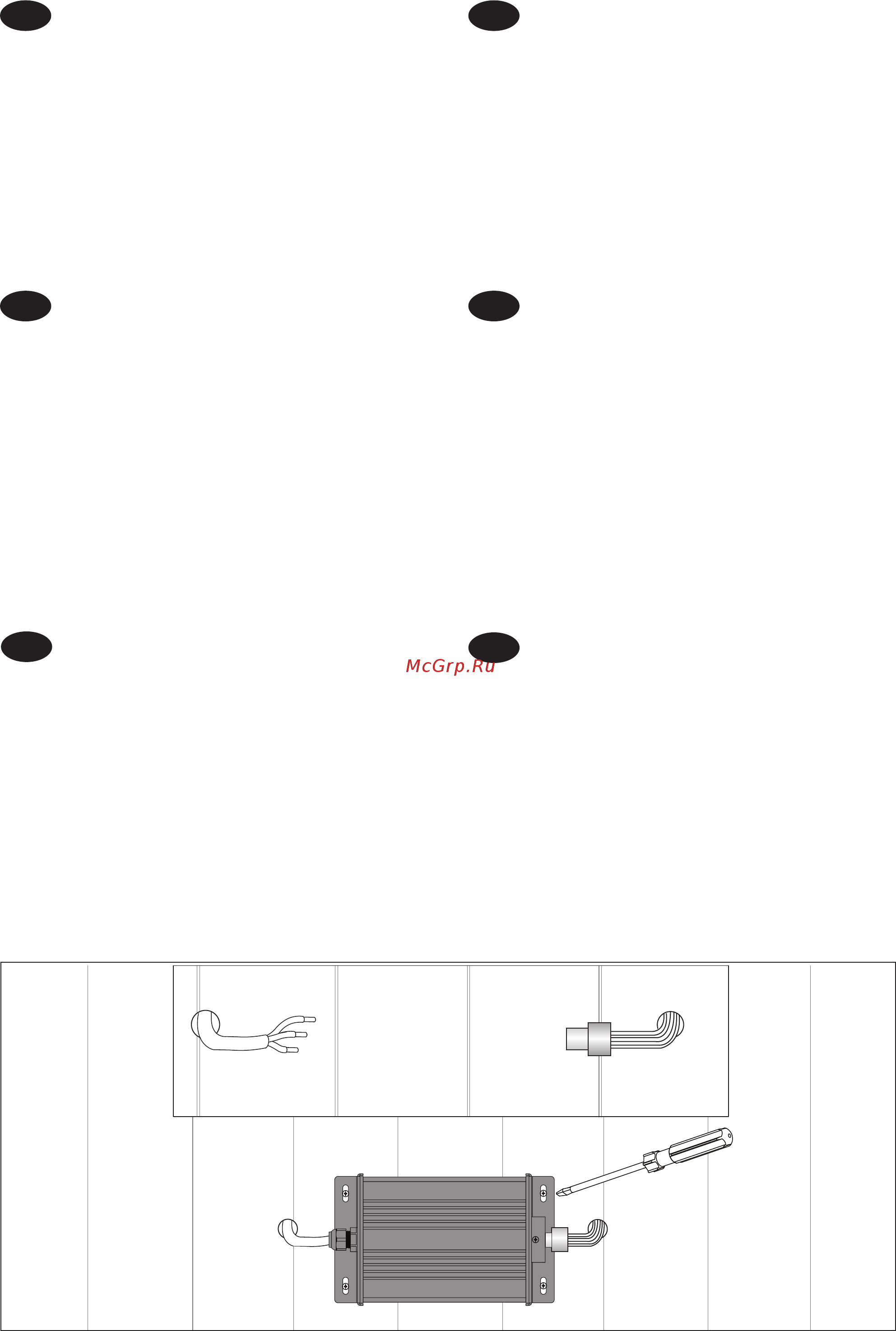

Installing the Illuminator
Illuminator can be installed outside of the sauna room or
inside of it, for example under the sauna benches. See
installation instructions and electrical connections of the
illuminator from gures 1 and 2. When installing illumi-
nator inside of the sauna room, minimum safety distan-
ces given in gure 3 must be followed. Illuminator can-
not be embedded to the wall.
Attach illuminator to the wall with screws. Fiber
bundle end can't point upwards, that no water or dust
gets into the lens and weaken the light output. Put the
ber bundle end in to the illuminator and tighten it still
with a screw. Do not cover the illuminator!
Установка светильника
Светильник можно устанавливать снаружи или внутри по-
мещения сауны, например, под скамьей. См. инструкцию по
установке и электрические соединения на рис. 1 и 2. При
установке светильника внутри сауны необходимо соблю-
дать минимальные безопасные расстояния, приведенные
на рис. 3. Светильник не встраивается в стену.
Закрепите светильник на стене при помощи винтов.
Наконечник оптоволоконного жгута не должен быть на-
правлен вверх, чтобы влага или пыль не попадала на
линзу и не ослабляла светоотдачу. Поместите наконеч-
ник оптоволоконного жгута в светильник и неподвижно
зафиксируйте его при помощи винта. Не накрывайте
светильник!
1.
