4.3.3 Отсоединение кабельного разъема

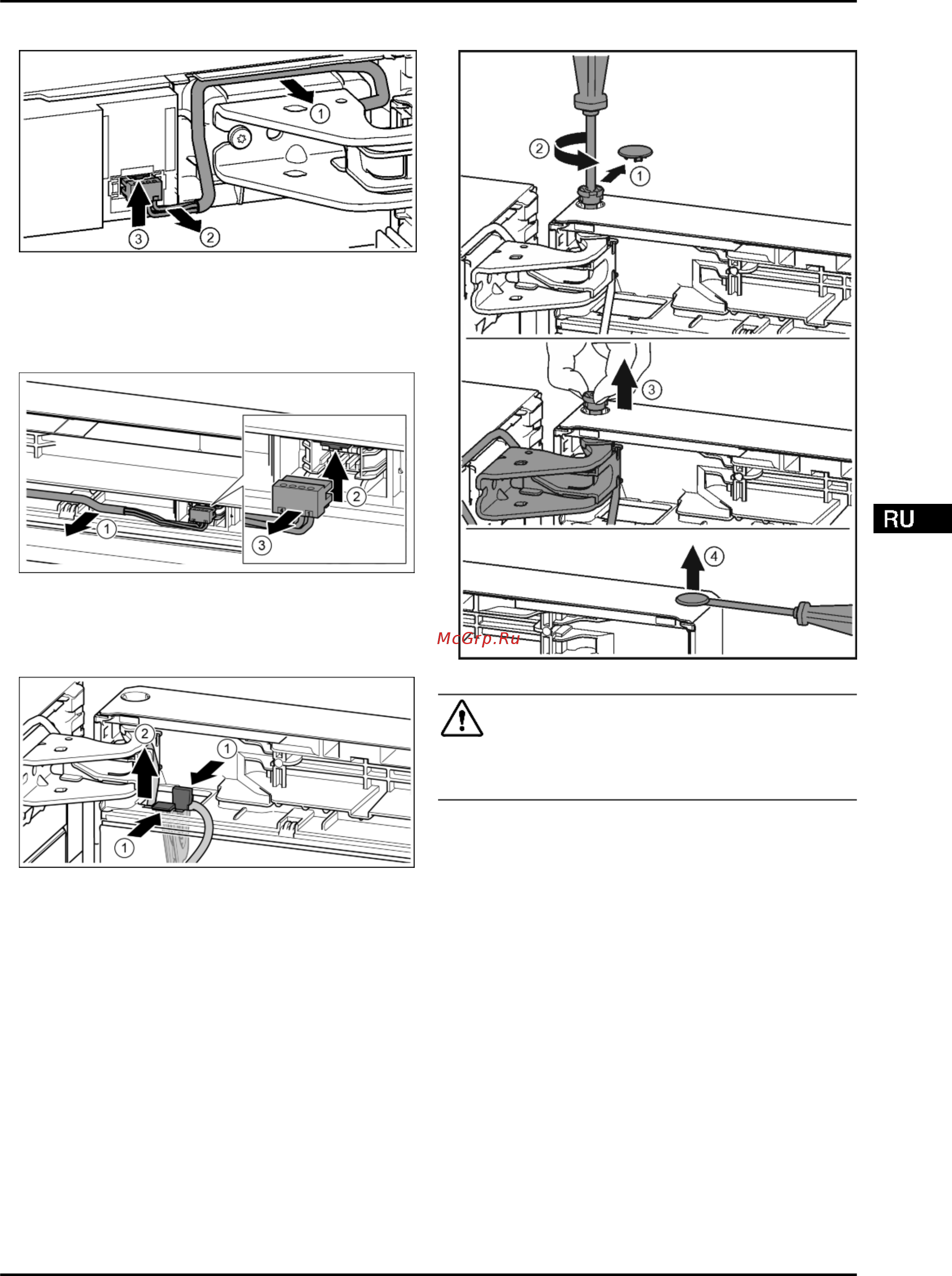

Fig. 18

Осторожно освободить кабель над опорным крон-

штейном из направляющей.

Fig. 18 (1)

Аккуратно вытянуть жилы кабеля из канала.

Fig. 18 (2)

Прижать соединительную накладку вверх и осторожно

вынуть штекер.

Fig. 18 (3)

Fig. 19

Осторожно высвободить серый кабель из направ-

ляющей в двери.

Fig. 19 (1)

Отжать соединительную накладку вверх.

Fig. 19 (2)

Осторожно извлечь штекер.

Fig. 19 (3)

Fig. 20

Нажать на соединительную накладку.

Fig. 20 (1)

Вынуть держатель кабеля с закрепленным на нем

кабелем.

Fig. 20 (2)

4.3.4 Снятие верхней двери

Fig. 21

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Осторожно снять предохранительную крышку.

Fig. 21 (1)

Немного выкрутить палец отверткой Т15.

Fig. 21 (2)

Удерживать дверь и вытянуть палец рукой.

Fig. 21 (3)

Приподнять дверь и отставить в сторону.

Осторожно приподнять шлицевой отверткой заглушку

из опорной втулки двери и вынуть.

Fig. 21 (4)

Ввод в работу
