3 Органы управления и инди-
кации
3.1 Основной экран

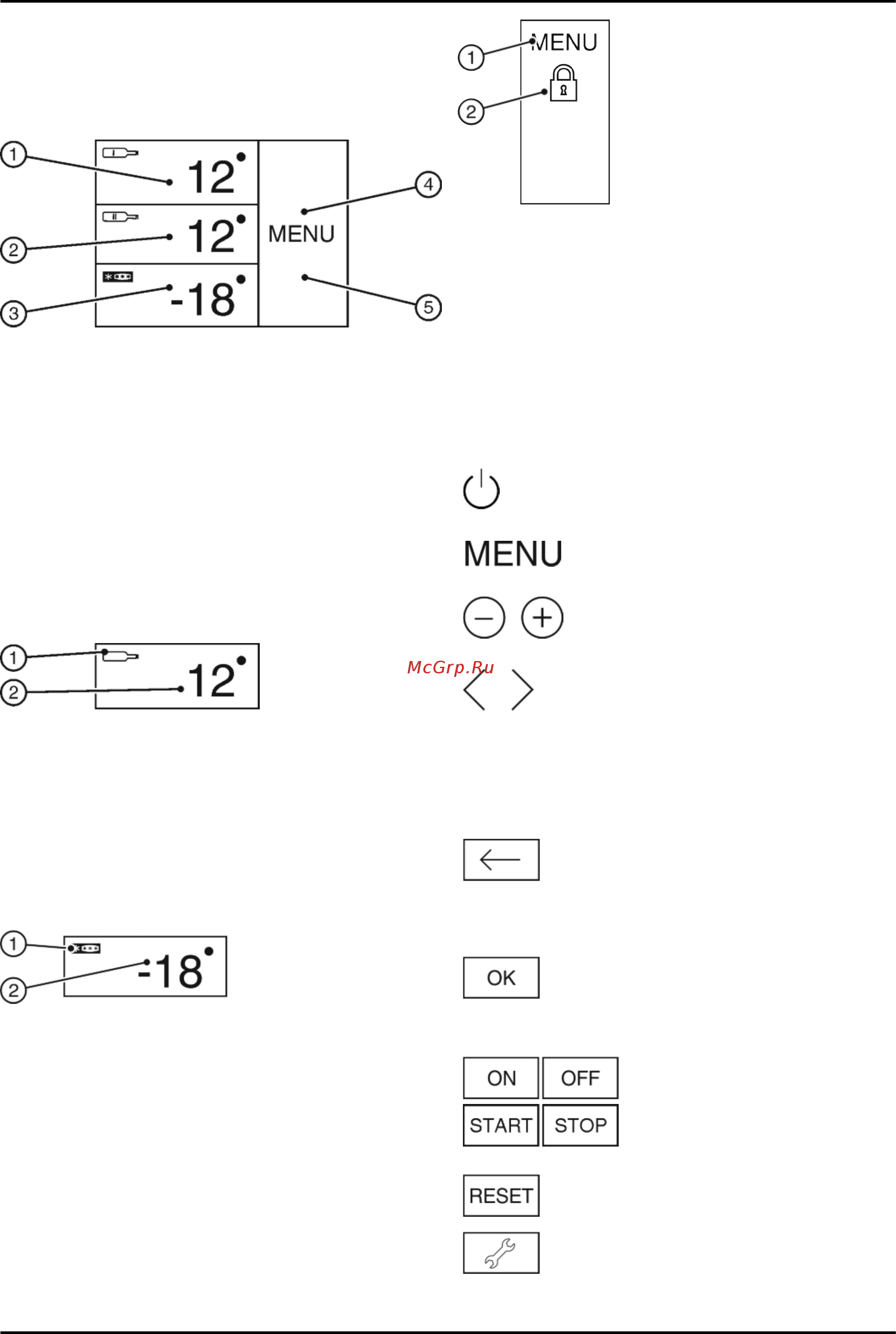

Fig. 4
(1) Верхнее поле зоны
выдержки вина
(4) Поле меню
(2) Нижнее поле зоны
выдержки вина
(5) Экран
(3) Поле морозильного
отделения
Основной экран представляет собой индикатор выходных
параметров для пользователя. Отсюда предпринимаются
все регулировки.
Путем нажатия на экран можно вызывать функции и изме-
нять параметры.
3.2 Структура управления
Поле зоны выдержки вина
Fig. 5
(1) Символ зоны (отде-
ления) выдержки вина
(2) Индикация температуры
зоны (отделения)
выдержки вина
В поле зоны выдержки вина отображается настроенная
температура.
Можно предпринять указанные ниже настройки:
-
Настройки температуры.
-
Включение и выключение зоны (отделения) выдержки
вина
Поле морозильного отделения
Fig. 6
(1) Символ для морозиль-
ного отделения
(2) Индикатор температуры
морозильного отделения
В поле морозильного отделения отображается
настроенная температура морозильного отделения.
Можно предпринимать следующие настройки.
-
Настройки температуры.
-
Устройство выключить, экран остается работающим.
Поле меню
Fig. 7
(1) Главное меню (2) Активированная опция
Поле меню обеспечивает доступ к опциям и настройкам
устройства. В дополнение к этому отображаются активные
опции.
3.3 Навигация
Доступ к отдельным опциям происходит путем нажатия на
меню. После подтверждения опции или настройки
раздается звуковой сигнал. Индикатор переходит в режим
основного экрана.
Обслуживание устройства происходит через следующие
символы.
Режим готовности к работе:
включение устройства и темпера-
турной зоны.
Меню:
вызов опций.
Минус/плюс:
изменение настройки (например,
регулировка температуры).
Навигационная стрелка левая/
правая:
выбор опций и навигация по меню.
С помощью навигационных
стрелок можно по очереди перехо-
дить к отдельным опциям. После
последней опции снова появл-
яется первая.
Назад:
отмена выбора.
Индикатор переходит на
ближайший более высокий
уровень или к главному экрану.
OK:
Подтверждение выбора.
После подтверждения индикатор
переходит к основному экрану.
ON / OFF, START / STOP
Активация/деактивация опции.
После активации или деактивации
опции индикатор переходит к
основному экрану.
RESET:
Сброс таймера.
Доступ только для сервисной
службы
Органы управления и индикации
6 * Наличие в зависимости от модели и комплектации
