Liebherr KBbs 4370 [10/28] Перестановка верхних опорных частей

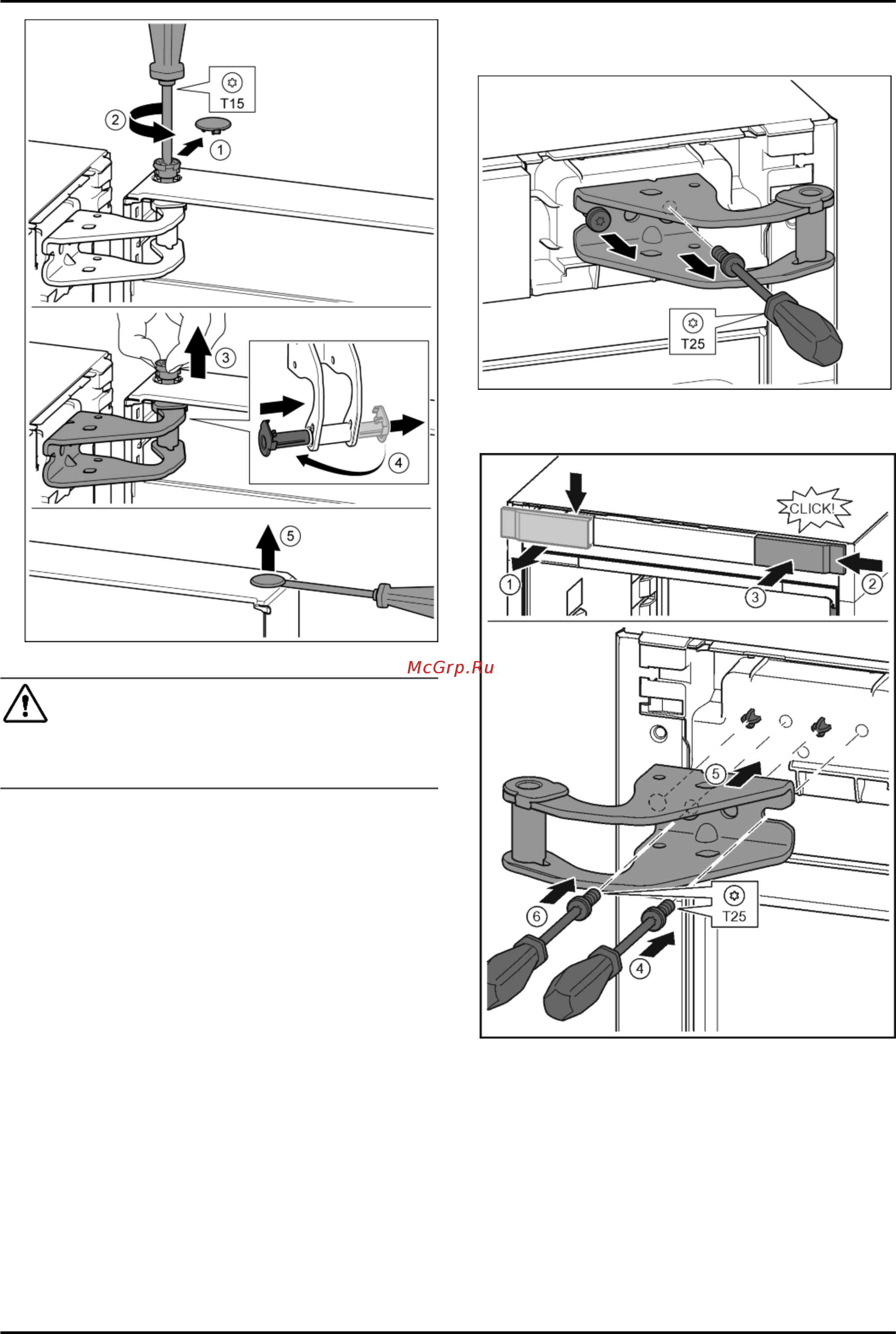

Fig. 13

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Осторожно снять предохранительную крышку.

Fig. 13 (1)

Немного выкрутить палец отверткой Т15.

Fig. 13 (2)

Удерживать дверь и вытянуть палец рукой.

Fig. 13 (3)

Опорную втулку вывести из направляющей. Установить

и зафиксировать с другой стороны.

Fig. 13 (4)

Приподнять дверь и отставить в сторону.

Осторожно приподнять шлицевой отверткой заглушку

из опорной втулки двери и вынуть.

Fig. 13 (5)

4.3.3 Перестановка верхних опорных

частей

Fig. 14

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн.

Fig. 15

Отпустить крышку и снять сбоку.

Fig. 15 (1)

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

Fig. 15 (2)

Крышку зафиксировать.

Fig. 15 (3)

Установить винт отверткой Т25.

Fig. 15 (4)

Установить верхний опорный кронштейн.

Fig. 15 (5)

Цапфы находятся в предусмотренных резьбовых отвер-

стиях.

Затянуть винт.

Fig. 15 (4)

Вставить и затянуть винт отверткой Т25.

Fig. 15 (6)

Ввод в работу

10 * Наличие в зависимости от модели и комплектации
