Liebherr KBbs 4370 [11/28] Перестановка нижних опорных частей

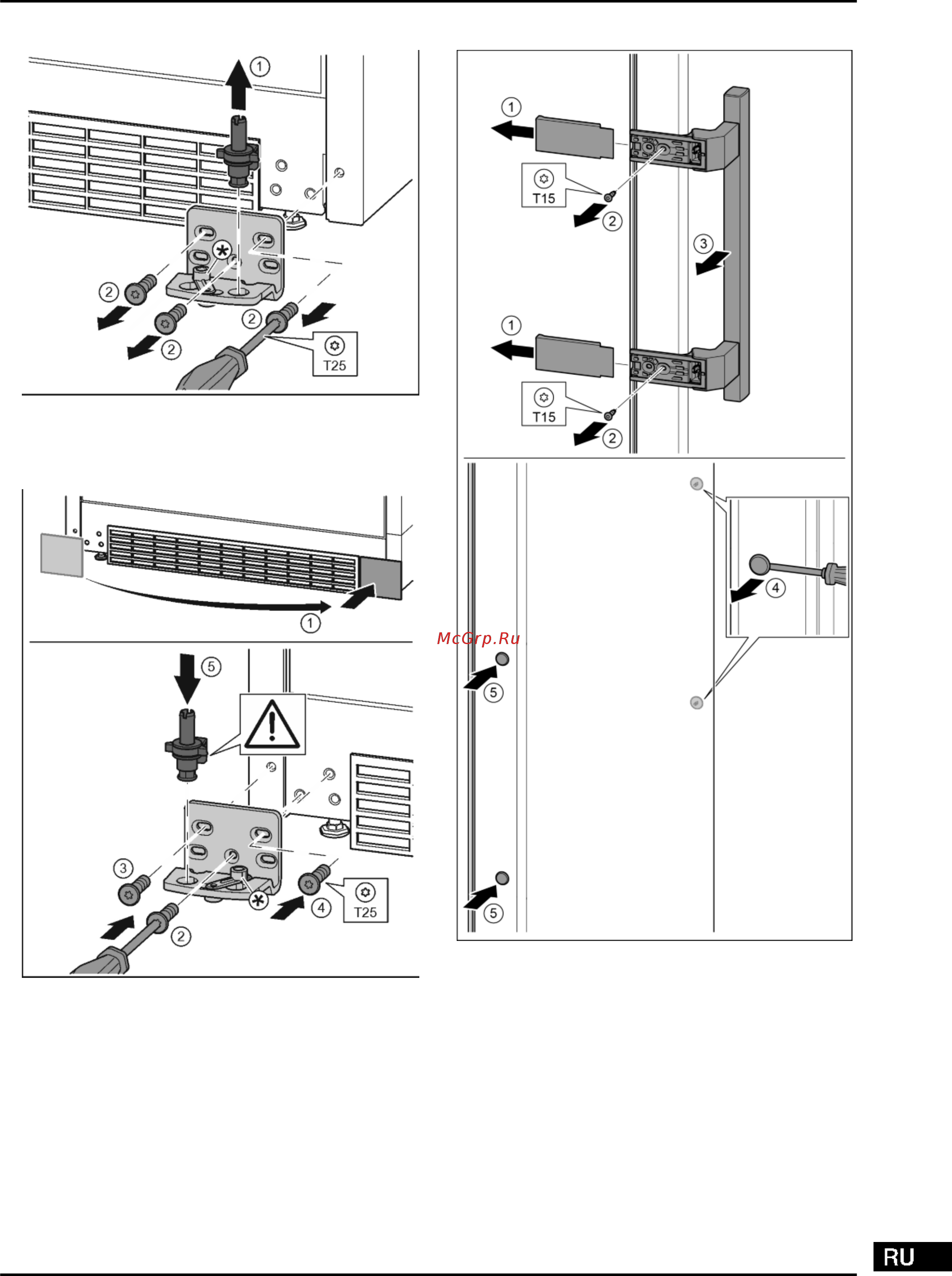

4.3.4 Перестановка нижних опорных частей

Fig. 16

Опорный палец полностью извлечь движением вверх.

Fig. 16 (1)

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 16 (2)

Fig. 17

Снять крышку и поставить с другой стороны.

Fig. 17 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 17 (2)

Затянуть винты 3 и 4.

Fig. 17 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 17 (5)

4.3.5 Перестановка ручек

Fig. 18

Снять крышку.

Fig. 18 (1)

Выкрутить винты отверткой Т15.

Fig. 18 (2)

Снять ручку.

Fig. 18 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 18 (4)

Заглушки снова вставить с другой стороны.

Fig. 18 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
