16
Выбор места установки внутреннего блока
Для размещения внутреннего блока выберите ме-
сто, способное выдержать его вес и вибрацию.
Должно обеспечиваться достаточное свободное
пространство для установки внутреннего блока на
место эксплуатации и последующего его обслужи-
вания.
Должно обеспечиваться достаточное свободное
пространство не мешающее циркуляции воздуха, а
со стороны выброса воздуха внутренним блоком не
должно быть препятствий.
Должно обеспечиваться расстояние не менее
1-го метра от внутреннего блока до радио- и
телевизионных приемников, для уменьшения
вероятности создания помех при их работе.
Должно минимизироваться воздействие на внут-
ренний блок прямого солнечного света и других
источников тепла.
Внутренний блок должен быть установлен строго
горизонтально.
Монтажный кронштейн внутреннего блока должна
быть надежно закреплена.

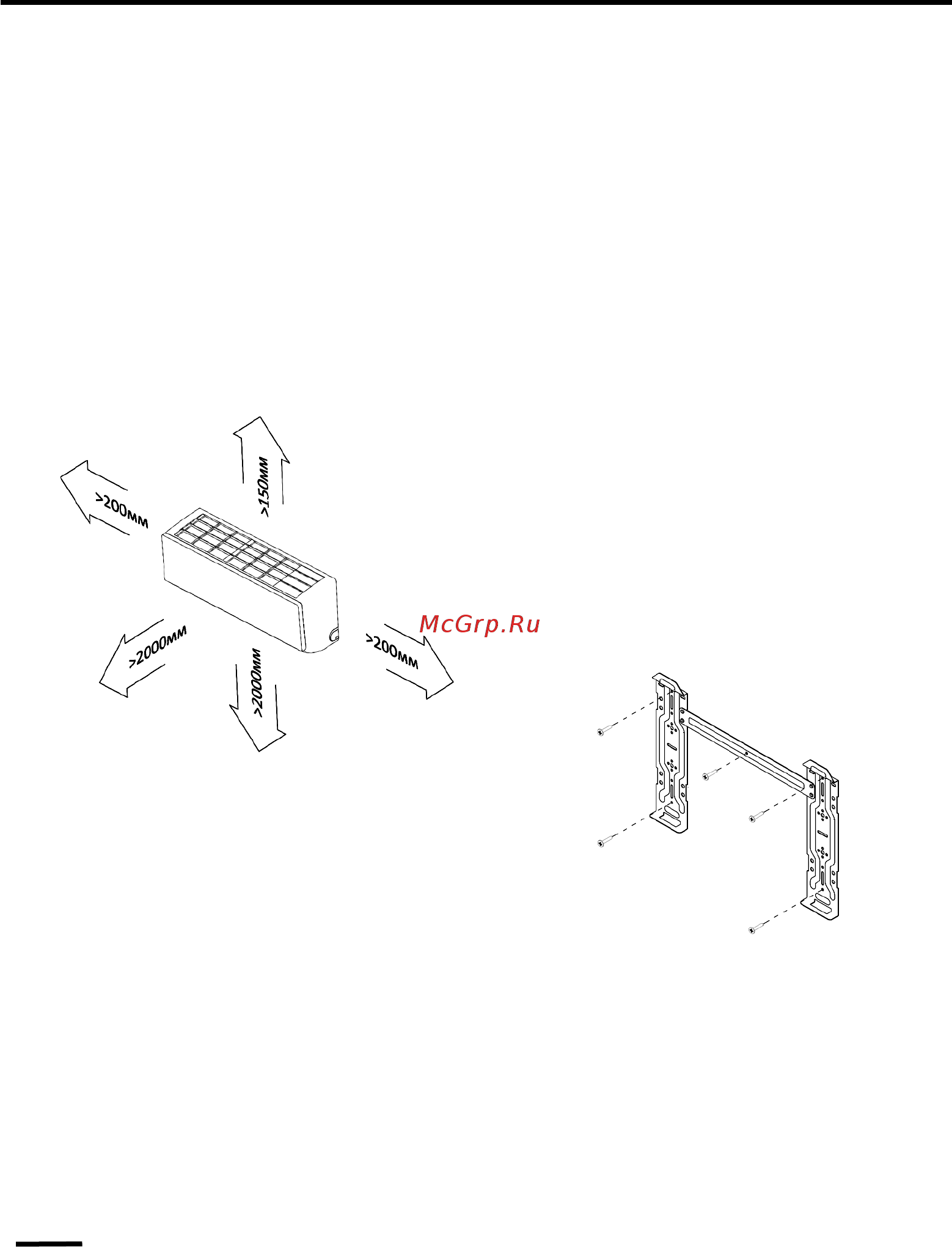

Установочные размеры внутреннего блока
Примечание:
Внешние вид внутреннего блока и монтажного кронштейна внутреннего блока Вашего кондиционера могут отличаться от схематичных изображе-
ний на данных схемах.
Крепление внутреннего блока осуществляется при
помощи монтажного кронштейна.
Крепление монтажного кронштейна должно быть
строго горизонтально на строго вертикальной
поверхности.
Для предотвращения вибраций обязательно
выполните крепление через указанные отверстия,
в случае необходимости, для обеспечения
дополнительной поддержки, крепление можно
выполнить и через дополнительные отверстия.
Оптимальная высота установки блока 2,02,3м
от уровня пола
Требования при размещении блоков
