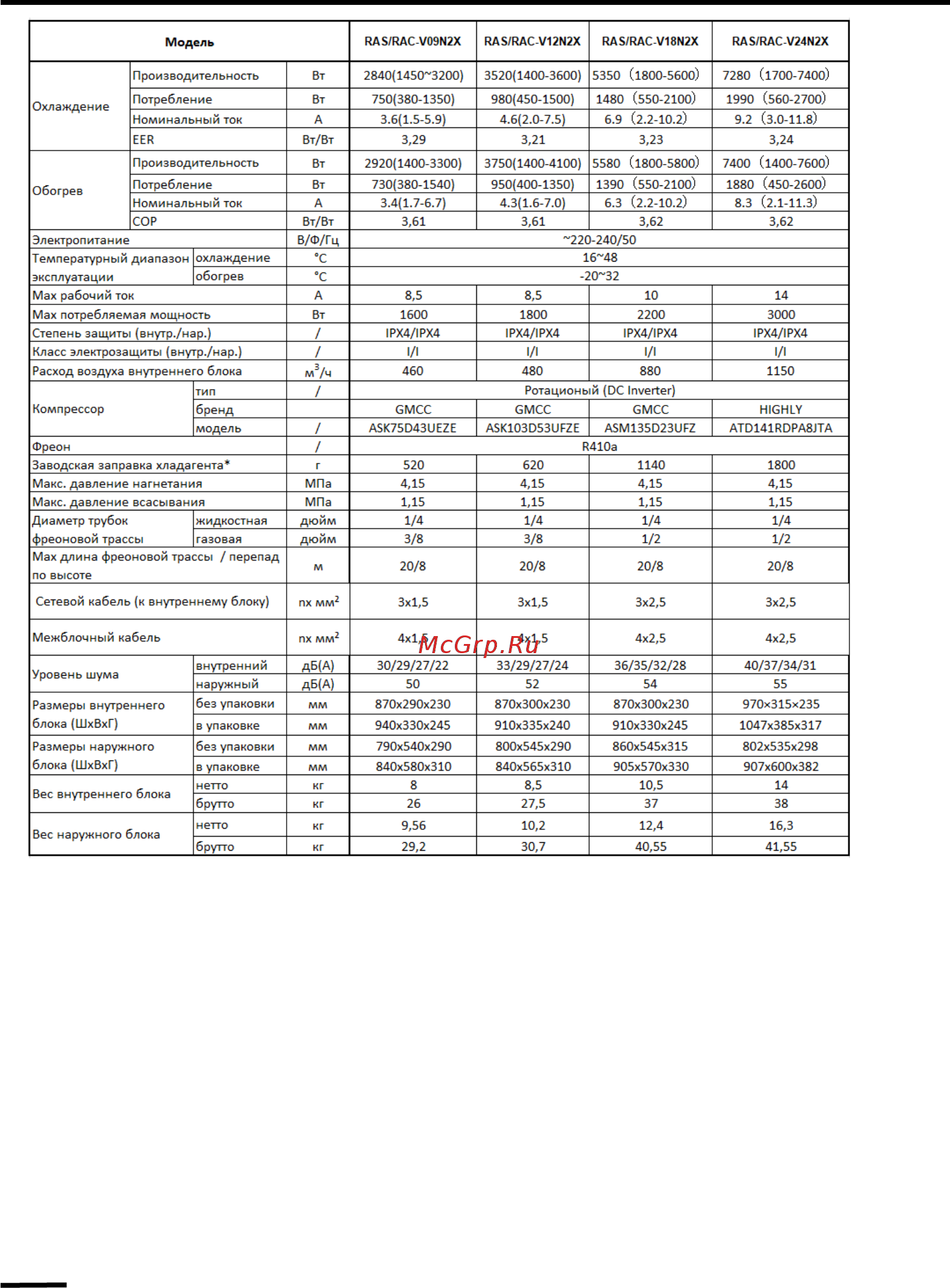

Технические характеристики
06
- режим охлаждения при температуре (внутри) 27 С(DB)/19 C(WB), снаружи 35 С (DB)/24 C(WB)
- режим обогрева при температуре (внутри) 20 С/15 C(WB), снаружи 7 С(DB)/24 С (WB)
Примечания:
1. Данные в таблице получены в соответствии с ISO5151-2017 при следующих условиях:
2.
Производитель оставляет за собой право вносить изменения без предварительного уведомления конструкцию,
комплектацию
* Количество фреона в наружном блоке рассчитано на длину трассы до 5м.
При увеличении длины трассы более 5 м необходимо дозаправить кондиционер в расчете 20г/м для моделей 09, 12
и 30г/м для моделей 18,24.
