10

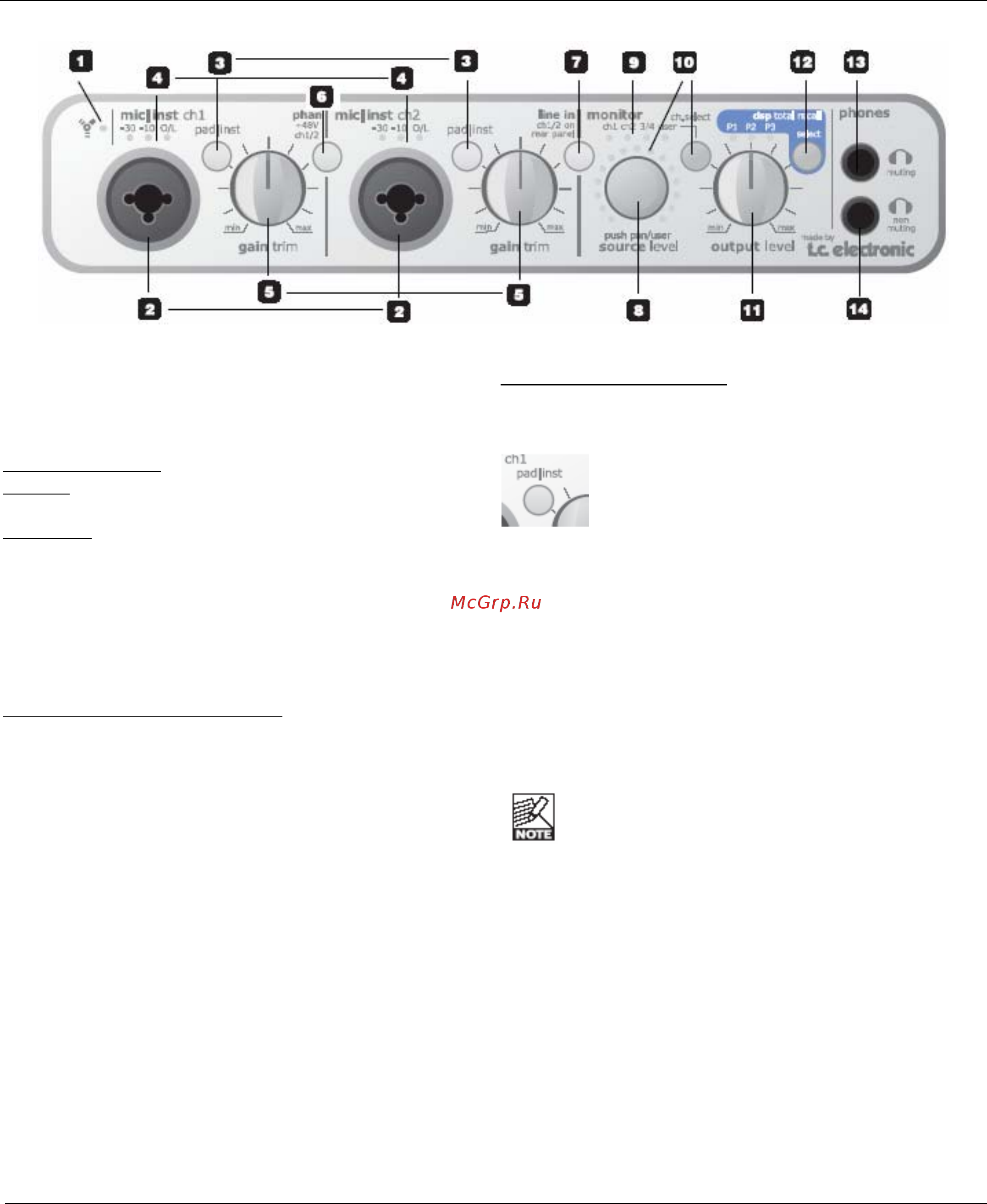

ОБЗОР ЛИЦЕВОЙ ПАНЕЛИ – KONNEKT 24D
1 Индикаторы FireWire/Power
Если Konnekt подцеплен через FireWire, синий
индикатор может означать следующее:
Горит постоянно
: поступает питание
Мигает
: аппаратная ошибка или ошибка
FireWire соединения.
Не горит
: Konnekt не соединен с драйвером,
м.б. потому, что драйвер не установлен.
2 Mic/Inst ch1/ch2 на разъемах Combo
XLR/Jack
Входы Combo XLR/Jack. Можно использовать
оба типа разъемов – XLR и TRS 6,3 мм.
Соединение XLR (балансное)
Подключите микрофон, сигнал будет обработан
предусилителем IMPACT™.
- Для конденсаторных микрофонов включите
фантомное питание. См. также (6) на
следующей стр..
- Индикаторы Input (4) показывают уровень
входного сигнала. Если горит индикатор O/L,
сигнал слишком “горяч”, необходимо нажать
кнопку “PAD/INT” для снижения уровня на 20
дБ.
Соединение TRS 6,3 мм
- Нажмите PAD/INST для активации тракта.
«Джековая секция» является
высококачественным высокоомным (Hi-Z)
трактом, предназначенным специально для
прямого подключения гитарных датчиков
(например, типа Strat).
Джековый вход на лицевой панели –
небалансный. Если требуется подключить
балансное оборудование через гнезда типа TRS
(стерео), используйте гнезда на задней панели.
ВАЖНО!
Если используется «Джековая секция»
разъема Combo JACK/XLR, кнопка
PAD/INST должна стоять в позиции “in” (
нажата).
3 Селекторы Pad/Inst
Селектор PAD/INSTRUMENT снижает входную
чувствительность на 20 дБ. Если этого не
хватает, поставьте ручку GAIN/TRIM в позицию -
20. Обычно это необходимо для инструментов с
линейным уровнем сигнала.
