Tc Electronic Konnekt 24D [44/64] Принципиальная схема 3 полосный режим
![Tc Electronic Konnekt 8 [44/64] Принципиальная схема 3 полосный режим](/views2/1651925/page44/bg2c.png)
43
FABRIK C

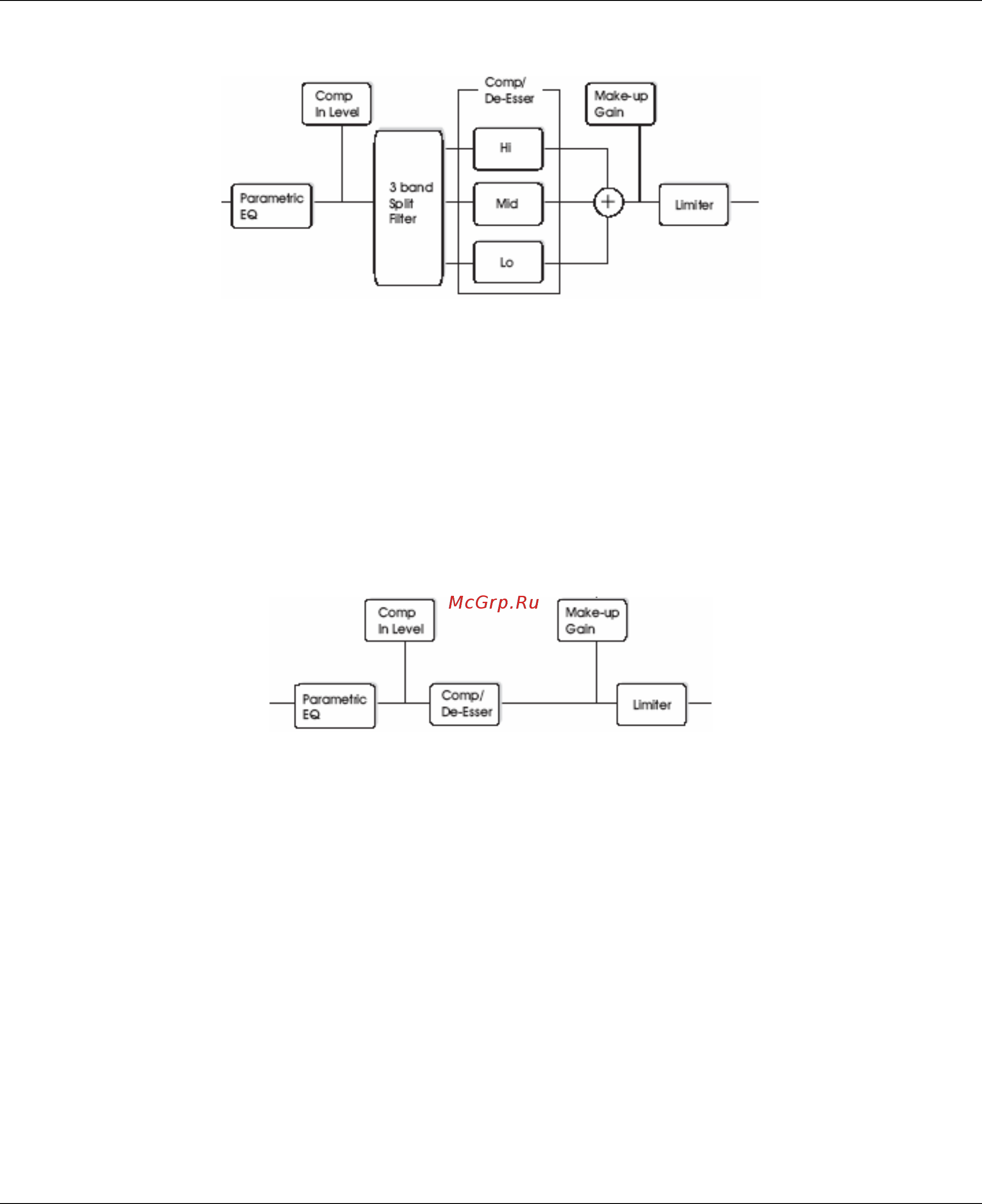

Принципиальная схема - 3-полосный режим
На этой схеме представлен путь прохождения сигнала через алгоритм обработки в 3-полосном
режиме. Как показано – сначала сигнал проходит через 4-полосный параметрический эквалайзер
(Parametric EQ). Затем, после регулировки уровня на входе компрессора (Comp In Level),
разделяется на полосы (3 band Split Filter): НЧ (LO), СЧ (MID) и ВЧ (HI) в целях раздельной
компрессии (секция Comp/De-Esser). Частоты разделения (Cross-over frequencies) между
полосами
устанавливаются выбранным типом источника (Source type). После регулировки
выходного уровня (секция Make-up Gain), сигал поступает на вход лимитера (Limiter).
Принципиальная схема - широкополосный режим
Путь прохождения сигнала в широкополосном режиме идентичен 3-полосному режиму. Разница
только в секции широкополосной компрессии, заменяющей секцию фильтра разделения на полосы
(3 band Split Filter).
