Модули согласования

Серия NV 12xx

Модуль согласования

NV 1228

Версия 6.5

Руководство по эксплуатации

МС.001228.065

1. Назначение.

Модуль согласования NV 1228 предназначен для обеспечения совместной работы контрольных

панелей DSC серии 1565/5010/ 5020/1616/ 1832 /1864 по системной шине с GSM/GPRS передатчиками

NV 2050, 290. При изменении состояния контрольной панели модуль согласования передает код

события в передатчик для отправки на мониторинговый приемник согласно уровню избирательности

(таблица1). Все полученные коды события сохраняются в памяти модуля. Размер буфера - 30

последних событий.

2. Спецификация.

№

Наименование

Значение

Напряжение питания, В

11,5...14,5

Максимальный потребляемый ток, мА

Максимальное расстояние от NV 1228 до контрольной панели, м

100

Буфер событий

Габаритные размеры.ДхШхВ, мм

70x32x14

Рабочая температура, С

-25...55

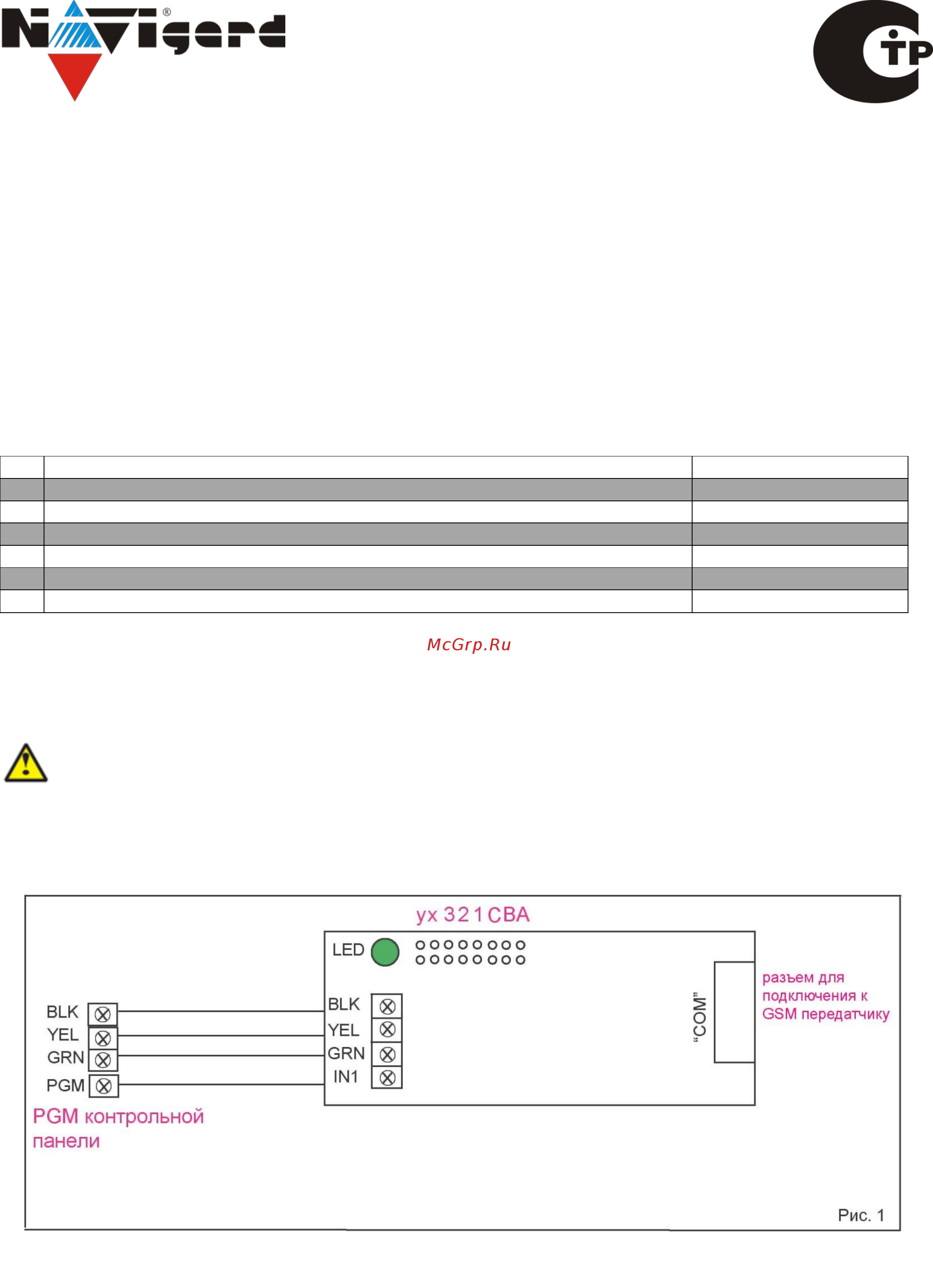

3. Подключение.

Подключение к контрольной панели DSC.

Подключите NV 1228 к контрольной панели, соединив клеммы BLK, YEL, GRN на плате

NV 1228 с клеммами BLK, YEL, GRN на панели DSC соответственно.

Расстояние от модуля NV 1228 до контрольной панели не должно превышать 100м!

Подключение к GSM/GPRS передатчику .

Для подключения к передатчику NAVIgard служит плоский кабель, подключенный к

десятиконтактному разъему (справа) на контроллере с одной стороны, и к передатчику (слева,

разъем “COM”)
