Программирование GSM/GPRS передатчика.
Перед началом работы необходимо запрограммировать передатчик NAVIgard с помощью программы NV
PRO (см. инструкцию по эксплуатации на передатчик). Выбрав в левой части окна пункт “Внешняя
панель” введите номер объекта. На вкладке Телефоны -> Внешняя панель настройте отправку отчетов
о события панели. Информация о коде, зоне и разделе поступает с контрольной панели.
Контроллер NV 1228 имеет дополнительный вход IN1 для деактивации отправки отчетов в передатчик.
Этот вход может быть использован для того, чтобы не передавать отчеты одновременно и по
телефонной линии и по GSM каналу. При неисправной телефонной линии (низкий уровень на входе IN1)
отчеты сразу отправляются в передатчик. При исправной телефонной линии (высокий уровень на входе
IN1) отчеты помещаются в буфер событий. Если зафиксировано событие “Ошибка коммуникатора”, все
отчеты из буфера отправляются в GSM передатчик. Если в течение 5 минут не зафиксировано событие
“Ошибка коммуникатора”, то отчеты удаляются из буфера событий.
Если необходимо, чтобы контроллер всегда передавал информацию о событиях в передатчик, то
соедините клемму IN с клеммой COM отрезком провода или установите перемычку “x”. Если
необходимо, чтобы контроллер передавал события в передатчик только в случае неисправности
проводной телефонной линии, то удалите перемычку “x” и выберите один из двух способов:
- используйте контроллер NV 201. Подключите контроллер NV 201 согласно инструкции по его
эксплуатации, соедините клемму IN на плате NV1228 с клеммой TRBL на плате NV 201.
- используйте выход контрольной панели. Запрограммируйте какой-либо выход PGM контрольной
панели, чтобы он срабатывал при неисправности телефонной линии. Соедините этот выход с клеммой
IN на плате NV1228.
4. Индикация.
Для индикации работы модуля служит светодиод. Светодиод зажигается на 0.5 секунды после включения
питания контрольной панели и на 2 секунды при каждой отправке отчета в передатчик. В остальное
время светодиод мигает короткими вспышками каждые 2 секунды при подключенной контрольной
панели.
5. Коды событий, определяемые модулем согласования NV 1228.
При изменении состояния контрольной панели, модуль согласования NV 1228 передает код события в
передатчик. В таблице 1 приведены коды событий, которые определяются контроллером NV 1228 и
установка уровня избирательности отчетов с помощью перемычек группы 1,2,3.

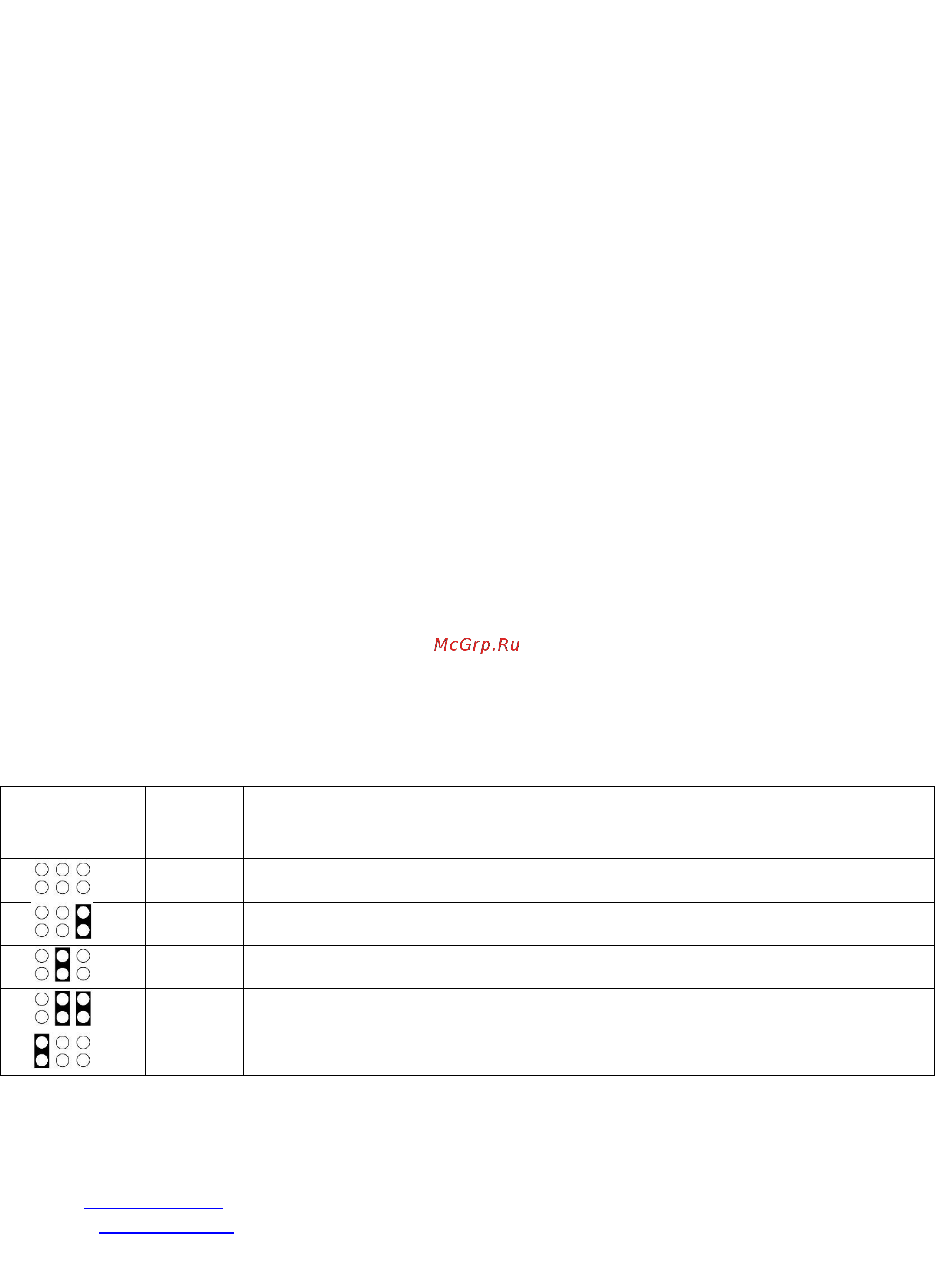

Таблица 1
положение
перемычек
3 2 1
уровень
коды событий, отправляемые в передатчик
1
Е130, Е138, Е100, Е110, Е120, Е122, E301, Е302, Е321, ЕЗЗЗ
2
R401 + уровень 1
3
Е401 + уровень 2
4
R130, R133, R100, R110, R120, R301, R302, R321 + уровень 3
5
Е137, R137, Е570, R570, Е351, R351, Е354, Е627, Е628, R333 (все отчеты)
6. Техническая поддержка.
Тел./факс: (4012) 71-68-66,
(4012) 38-68-66.
e-mail: info@navigard.ru
Website: www.navigard.ru
