Модуль согласования

NAVIgard 1328

сертификат пожарной безопасности № С-RU.ПБ-16.В.00191 от 29.11.2010 действителен до 24.08.2015г.

инструкция по эксплуатации

1. Назначение.

Модуль согласования NAVIgard 1328 предназначен для обеспечения совместной работы контрольных панелей

DSC серии (PC 1565/5010/5020/1616/ 1832 /1864) по системной шине с радиопередатчиками СОРС, PUPER,

TRIKDIS, MK-150 и другими, работающими по протоколу Paradox - Esprit. При изменении состояния контрольной

панели модуль согласования передает код события (см. п.5) в радиопередатчик для отправки на мониторинговый

приемник. Все полученные коды события сохраняются в памяти модуля. Размер буфера - 30 последних событий.

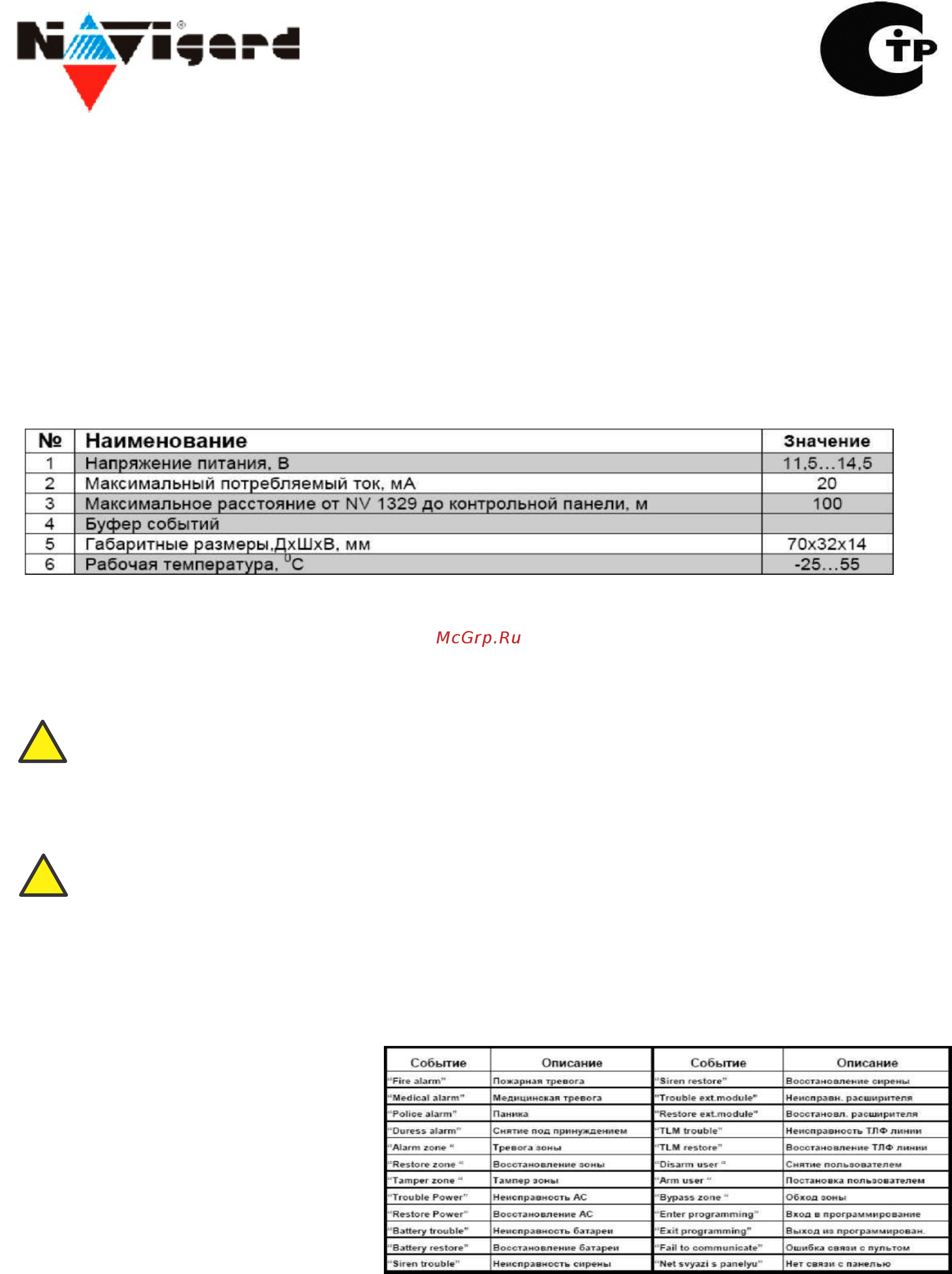

2. Спецификация.

3. Подключение.

Подключение к контрольной панели PARADOX.

Для подключения к контрольной панели служат клеммы RED, BLK, YEL, GRN. Соедините их с соответствующими

клеммами RED, BLK, YEL, GRN на контрольной панели.

! Расстояние от модуля NV 1328 до контрольной панели не должно превышать 100м!

Подключение к радиопередатчику.

Для подключения к радиопередатчику TRIKDIS служит десятиконтактный разъем. Для подключения к

радиопередатчикам СОРС или PUPER служит четырехконтактный разъем (MALE). Для подключения к

радиопередатчику MK-150 служит четырехконтактный разъем (FEMALE).

! При подключении к радиопередатчикам СОРС или PUPER вначале соедините “землю”

радиопередатчика с клеммой “BLK” контрольной панели!

4. Индикация.

Для индикации работы модуля служит светодиод. Светодиод зажигается на 4 секунды после включения

питания контрольной панели и на 2 секунды при каждой отправке отчета на радиопередатчик. В остальное

время светодиод мигает короткими вспышками каждые 2 секунды при подключенной контрольной панели.

5. События определяемые модулем согласования NAVIgard 1328.

При изменении состояния контрольной

панели, модуль согласования NV 1328

передает код события в радиопередатчик.

В таблице приведены события, которые

определяются модулем согласования

NAVIgard 1328.

6. Техническая поддержка.

Тел./факс: (4012) 71-68-66 доб.108,

(4012) 38-68-66.

e-mail: tech@navigard.ru

Website: www.navigard.ru
