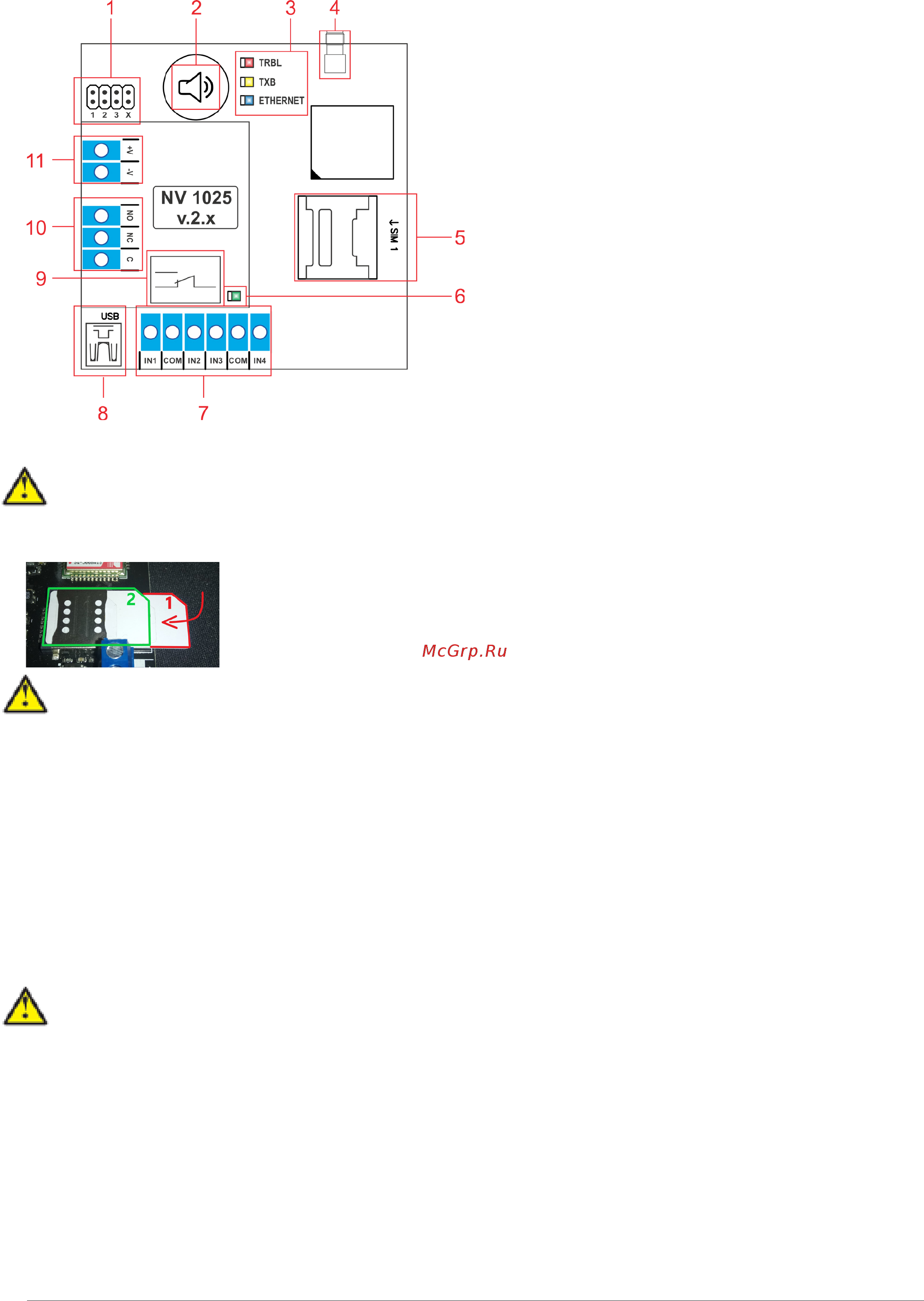

3. Назначение компонентов
4 GSM контроллер NV 1025 v.2.хx
Руководство по эксплуатации
1 – группа перемычек 123Х.
2 – встроенный бузер
3 – светодиоды для индикации состояния GSM
контроллера
4 – разъем SMA-L для подключения внешней
антенны
5 – слот для SIM-карт
6 – светодиод индикации включения релейного
модуля
7 – клеммы входов IN1 – IN4
8 – разъем miniUSB для подключения NV 1725
9 – реле
10 – (NO, NC, C) контакты реле
11 – клеммы подключения питания AC/DC до 24 В
4. Подключение
По соображениям безопасности, установка модуля должна выполняться
квалифицированным персоналом. Все подключения внешних устройств, а также
монтаж, производите при отключенном напряжении питания контроллера!
Не допускается эксплуатация контроллера в условиях вибрации.
4.1. Установка SIM-карты в держатель
1. Вставьте SIM-карту в слот согласно маркировке на плате. SIM1 в нижний слот.
2. Протолкните SIM-карту в слот до упора как показано на рисунке.
Убедитесь, что в Вашей SIM карте отключен запрос PIN кода.
Убедитесь в том, что на SIM-карте активированы услуги SMS и голосовая связь.
4.2. Выбор места для установки
Выберите место для установки контроллера. Корпус NV 1025 позволяет настенную установку.
Перед монтажом убедитесь, что в данном месте хороший уровень GSM-сигнала. Для этого включите
GSM-передатчик с установленной SIM-картой и дождитесь, пока передатчик зарегистрируется в
GSM-сети. Мигания светодиода TXB покажут уровень сгинала.
4.3. Подключение питания
Подключите внешний источник питания на клеммы +V и -V. Допускается подключение источника
питания переменного тока. При подключения источника питания постоянного тока полярность
значения не имеет. Максимальное напряжение источника питания не более 24В.
Убедитесь, что суммарное энергопотребление контроллера и подключенных к нему
устройств не превышает максимальной выходной мощности блока питания.
4.4. Подключение управляемых устройств
Для подключения устройств используйте клеммы релейного модуля: NO - нормально открытый
контакт, NC - нормально закрытый контак, C - общий контакт. При получении управляющего сигнала
реле меняет состояние клемм на противоположное на время, заданное при программировании NV
1025 с помощью программы NV Pro.
4.5. Подключение входов контроля состояния.
NV 1025 имеет 4 входа для контроля состояния. Клеммы можно использовать для подключения
датчика положения стрелы шлагбаума, тампера корпуса и т.д.
Тип контакта входа: нормально замкнутые или нормально разомкнутый задается при
