4. Назначение компонентов

4 Ethernet коммуникатор NV 204 v.1.хx

Руководство по эксплуатации

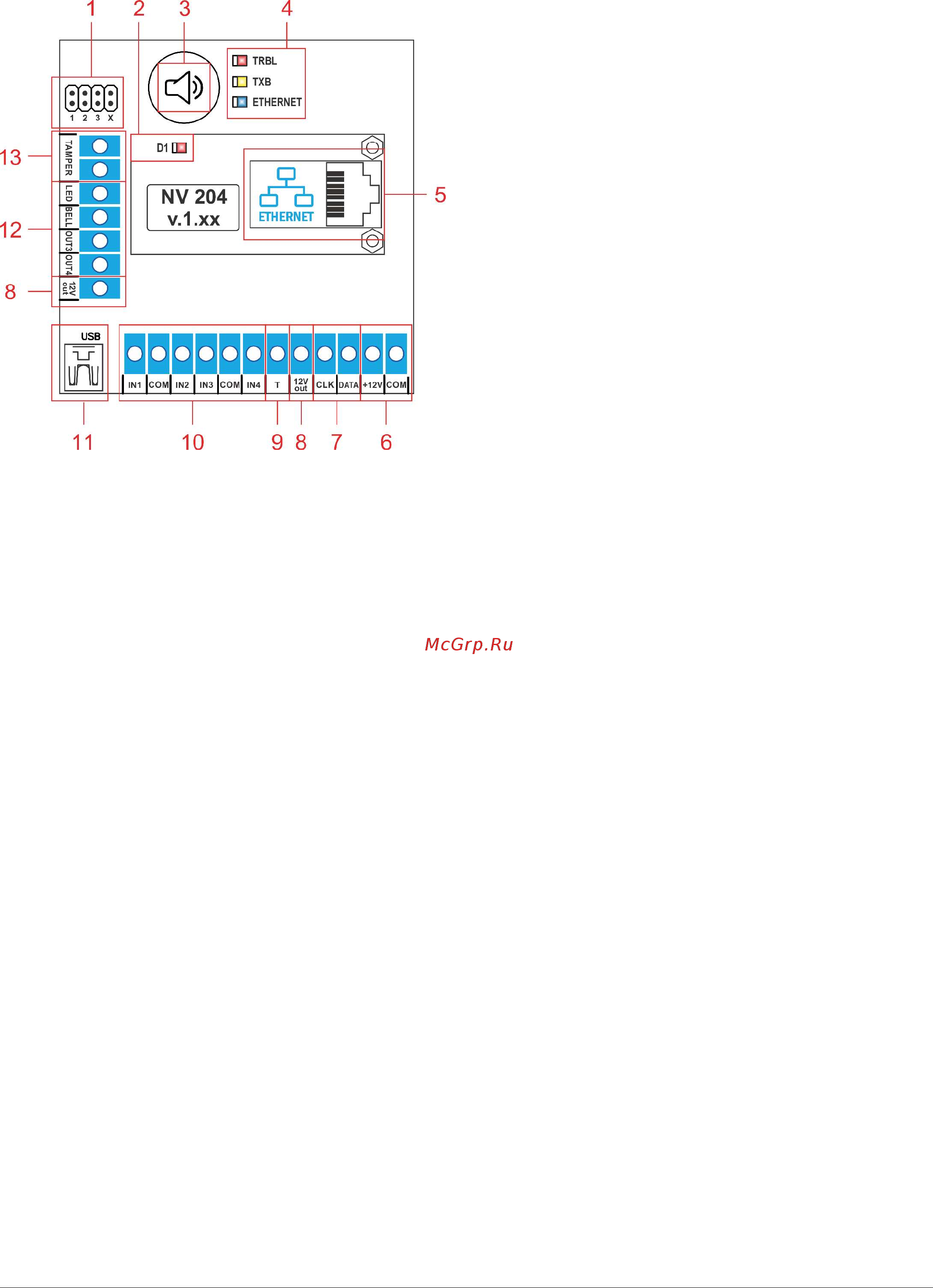

1 – группа перемычек 123A. Используются для

сброса настроек, обнуления буфера событий и

программирования ключей ТМ (см. п. 8).

2 – светодиод D1 для индикации состояния

Ethernet модуля

3 – встроенный бузер

4 – светодиоды для индикации состояния Ethernet

передатчика

5 – модуль Ethernet с разъемом RJ-45

6 – клеммы для подключения питания от внешнего

источника

7 – клеммы системной шины

8 – клемма для питания периферийных устройств

9 – клемма дополнительного входа Т

10 – клеммы входов IN1 – IN4

11 – разъем miniUSB

12 – клеммы выходов (сухие контакты)

13 – клеммы для подключения тампера
