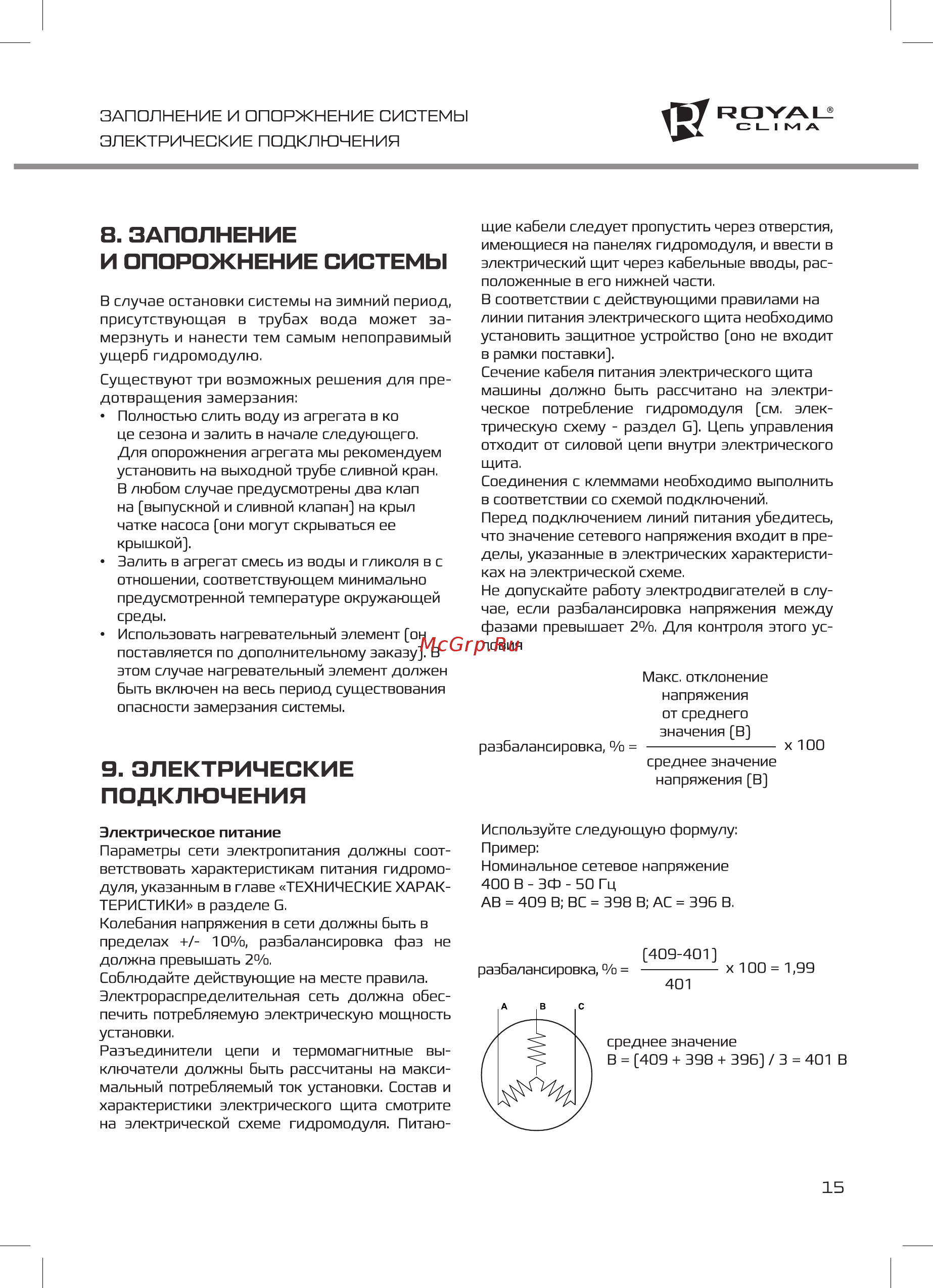

ггоуди с I I м А ЗАПОЛНЕНИЕ И ПОРЖНЕНИЕ СИСТЕМЫ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ В ЗАПОЛНЕНИЕ И ОПОРОЖНЕНИЕ СИСТЕМЫ В случае остановки системы на зимний период присутствующая в трубах вода может за мерзнуть и нанести тем самым непоправимый ущерб гидромодулю Существуют три возможных решения для пре дотвращения замерзания Полностью слить воду из агрегата в ко це сезона и залить в начале следующего Для опорожнения агрегата мы рекомендуем установить на выходной трубе сливной кран В любом случае предусмотрены два клап на выпускной и сливной клапан на крыл чатке насоса они могут скрываться ее крышкой Залить в агрегат смесь из воды и гликоля в с отношении соответствующем минимально предусмотренной температуре окружающей среды Использовать нагревательный элемент он поставляется по дополнительному заказу В этом случае нагревательный элемент должен быть включен на весь период существования опасности замерзания системы 9 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Электрическое питание Параметры сети электропитания должны соот ветствовать характеристикам питания гидромо дуля указанным в главе ТЕХНИЧЕСКИЕ ХАРАК ТЕРИСТИКИ в разделе Б Колебания напряжения в сети должны быть в пределах 1О о разбалансировка фаз не должна превышать 2 о Соблюдайте действующие на месте правила Электрораспределительная сеть должна обес печить потребляемую электрическую мощность установки Разъединители цепи и термомагнитные вы ключатели должны быть рассчитаны на макси мальный потребляемый ток установки Состав и характеристики электрического щита смотрите на электрической схеме гидромодуля Питаю щие кабели следует пропустить через отверстия имеющиеся на панелях гидромодуля и ввести в электрический щит через кабельные вводы рас положенные в его нижней части В соответствии с действующими правилами на линии питания электрического щита необходимо установить защитное устройство оно не входит в рамки поставки Сечение кабеля питания электрического щита машины должно быть рассчитано на электри ческое потребление гидромодуля см элек трическую схему раздел Б Цепь управления отходит от силовой цепи внутри электрического щита Соединения с клеммами необходимо выполнить в соответствии со схемой подключений Перед подключением линий питания убедитесь что значение сетевого напряжения входит в пре делы указанные в электрических характеристи ках на электрической схеме Не допускайте работу электродвигателей в слу чае если разбалансировка напряжения между фазами превышает 2 Для контроля этого ус ловия Макс отклонение напряжения от среднего значения В разбалансировка о х 100 среднее значение напряжения В Используйте следующую формулу Пример Номинальное сетевое напряжение 400 В ЭФ 50 Гц АВ 409 В ВС 398 В АС 396 В 409 401 разбалансировка о х 100 1 99 401 среднее значение В 409 398 396 3 401 В 15
