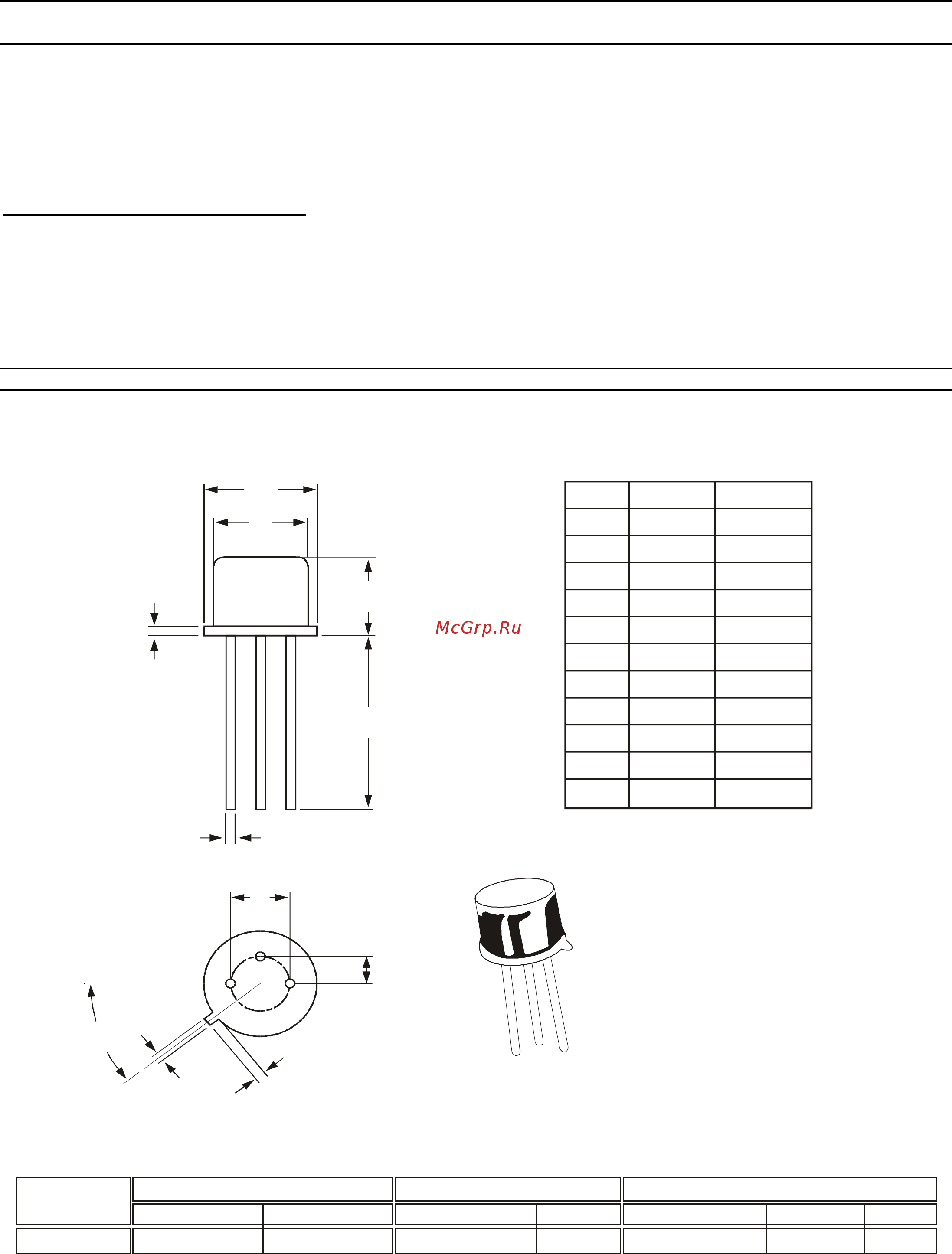

CDIL 2N5682-CDI [2/3] Packing detail
![CDIL 2N5682-CDI [2/3] Packing detail](/views2/1653107/page2/bg2.png)
ELECTRICAL CHARACTERISTICS (Ta=25 deg C Unless Otherwise Specified) 2N5679-82
DESCRIPTION SYMBOL TEST CONDITION 2N5679 2N5680 UNITS
2N5681 2N5682
DC Current Gain
hFE* IC=1A,VCE=2V >5.0 -
IC=250mA,VCE=2V 40-150 40-150
Collector Emitter Saturation Voltage
VCE(Sat)* IC=250mA,IB=25mA <0.60 <0.60 V
IC=500mA,IB=50mA <1.0 <1.0 V
IC=1A, IB=200mA <2,0 <2.0 V
Base Emitter on Voltage
VBE(on)* IC=250mA,VCE=2V <1.0 <1.0 V
SMALL SIGNAL CHARACTERISTICS
Small Signal Current Gain
hfe IC=200mA, VCE=1.5V >20 >20
f=1kHz
Out-Put Capacitance
Cob VCB=20V, IE=0 <50 <50 pF
f=1MHz
Transistors Frequency
ft IC=100mA, VCE=10V >30 >30 MHz
f=10MHz
*Pulse Test: Pulse Width: =300us, Duty Cycle=2%
TO-39 Metal Can Package
TO-39 500 pcs/polybag 540 gm/500 pcs 3" x 7.5" x 7.5" 20.0K 17" x 15" x 13.5" 32.0K 40 kgs
PACKAGE
Net Weight/Qty
Details
STANDARD PACK INNER CARTON BOX
Qty
OUTER CARTON BOX
Qty Gr WtSize Size
Packing Detail
2
1
3
PIN CONFIGURATION
1. EMITTER
2. BASE
3. COLLECTO R
DIM MIN MAX
All dimensions are in mm
A 8.50 9.39
B 7.74 8.50
C 6.09 6.60
D 0.40 0.53
E—0.88
F 2.41 2.66
G 4.82 5.33
H 0.71 0.86
J 0.73 1.02
K12.70 —
L 42 DEG 48 DEG
A
B
C
E
K
D
G
L
H
J
F
1
2
3
Continental Device India Limited
Data Sheet
Page 2 of 3
