Continental Device India Limited
An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company

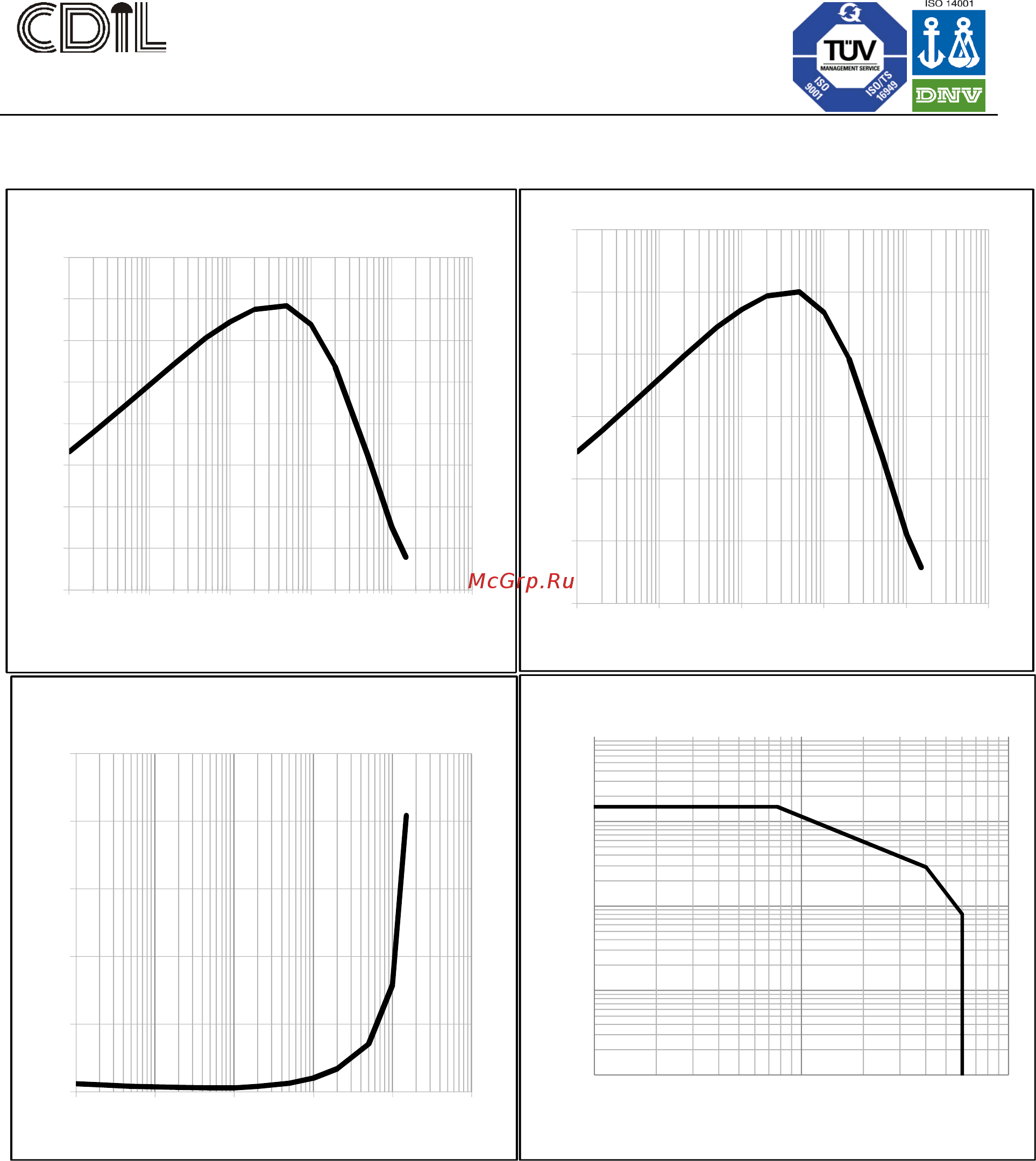

CHARACTERISTICS PLOTS
0
20
40
60
80
100
120
140
160
1 10 100 1000 10000 100000
hFE
Ic in mA
Ic vs hFE plot
Vce=4V
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1 10 100 1000 10000 100000
Norm hFE
IC (mA)
Ic vs Norm hFE Plot
0
500
1000
1500
2000
2500
1 10 100 1000 10000 100000
Vcesat in mV
Ic in mA
Ic Vs Vcesat Plot
Ic=10*Ib
0.01
0.1
1
10
1 10 100
IC in A
VCE in V
Forward Bias Safe Operating Area
2N3055_MJ2955 Rev 1 01042014E
Continental Device India Limited
Data Sheet
Page 3 of 5
