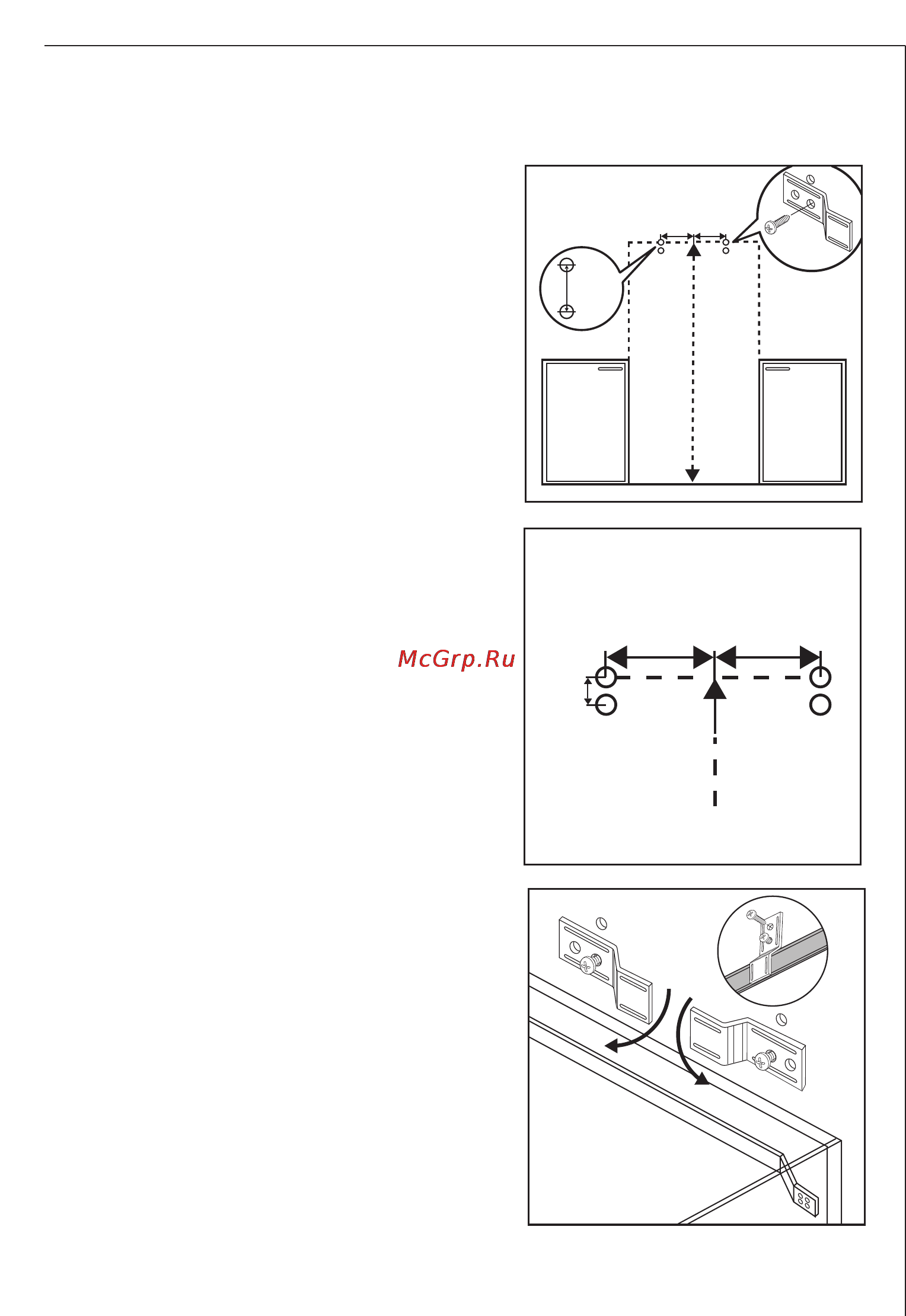

Для выполнения крепления выполните следующие операции 1 Определите центр установки прибора 2 Отмерьте от пола 200 см От точки пересечения этой линии с центром отмерьте 15 см вправо и 15 см влево Просверлите два отверстия в стене сверлом 8 мм 3 Повторите сверление см рисунок Для каменных стен 4 Вставьте четыре металлические втулки и отвинтите винты 5 Закрепите кронштейны на нижних отверстиях горизонтально см рисунок при помощи винтов 6 Придвиньте прибор и поверните кронштейны вниз на 90 Обратите внимание на то чтобы нижняя часть кронштейнов находилась между прибором и поперечиной 7 Вставьте вторую пару винтов в верхние отверстия и завершите крепление Для перегородок напр из гипсокартона 4 5 6 7 Установите специальные втулки и привинтите их к выполненным ранее отверстиям Закрепите кронштейны на нижних отверстиях горизонтально см рисунок при помощи винтов Придвиньте прибор и поверните кронштейны вниз на 90 Обратите внимание на то чтобы нижняя часть кронштейнов находилась между прибором и поперечиной Вставьте вторую пару винтов в верхние отверстия и завершите крепление Завершив крепление убедитесь что прибор устойчив 9
