Royal Clima RCS 950 2.0 [20/28] Инструкция по эксплуатации
![Royal Clima RCS 350 2.0 [20/28] Инструкция по эксплуатации](/views2/1654218/page20/bg14.png)
20
CO MM
COMM
CO MM
CO MM
COMM COMM
CO MM
COMM
CO MM
CO MM
COMM COMM

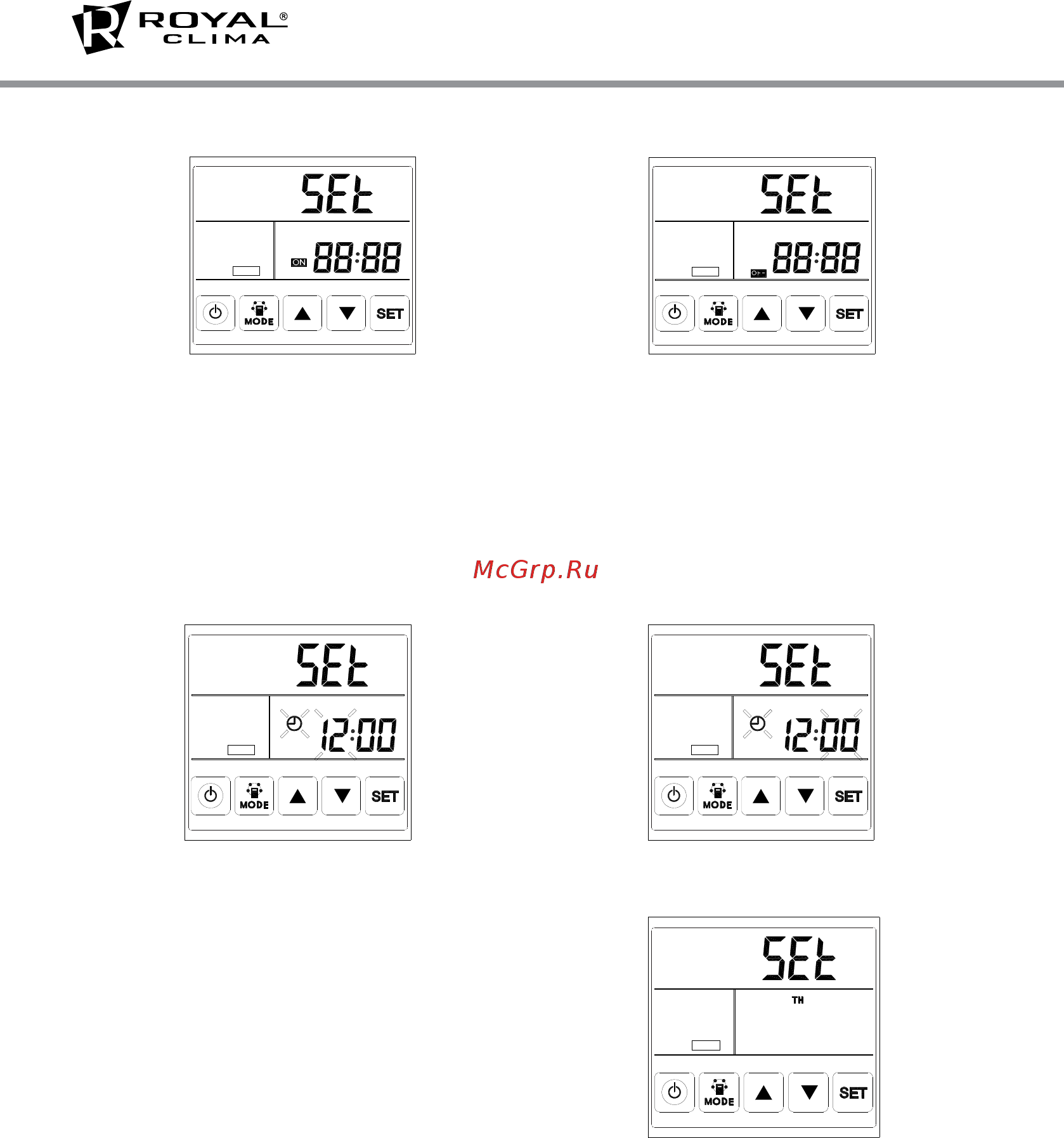

Недельный таймер
включен
Установка часа
Недельный таймер
выключен
Установка минут
Установка дня недели
А. Установка времени: в интерфейсе уста-
новки времени нажмите кнопку «SET», за-
мигают «часы». Используйте кнопки «UP»
и «DOWN»для изменения значения «часов».
После установки «часов» нажмите «MODE»
чтобы настроить «минуты», в этом случае
В. Установка дня недели: в интерфейсе дня
недели нажмите кнопку «SET» и использую
кнопки «UP» и «DOWN» выберите необходи-
мый день недели. Нажмите кнопку «SET»
для сохранения настроек и возвращение на
главный экран.
замигают «минуты». Используйте кнопки
«UP» и»DOWN» для изменения значения
«минут». После установки времени, нажми-
те кнопку «SET» для сохранения настроек
и возвращение на главный экран.
COMM
1
COMM
1
COMM
COMM
1
COMM
2
COMM
1
COMM
1
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
