5. РАЗМЕРЫ
Модель A B C E F G I K M N
RCS 350 580 808 100 867 510 19 290 20 264 Ø144
RCS 500 599 920 100 850 657 19 315 111 264 Ø144
RCS 650 804 882 100 813 860 19 480 111 270 Ø144
RCS 950 904 962 107 890 960 19 500 111 270 Ø194
Модель A B C E F
RCS 1350 834 1126 86 1056 891
RCS 1500 1216 1129 86 1060 1273
Модель G I K M N
RCS 1350 21 436 157 388 Ø242
RCS 1500 21 621 147 388 Ø242
РАЗМЕРЫ

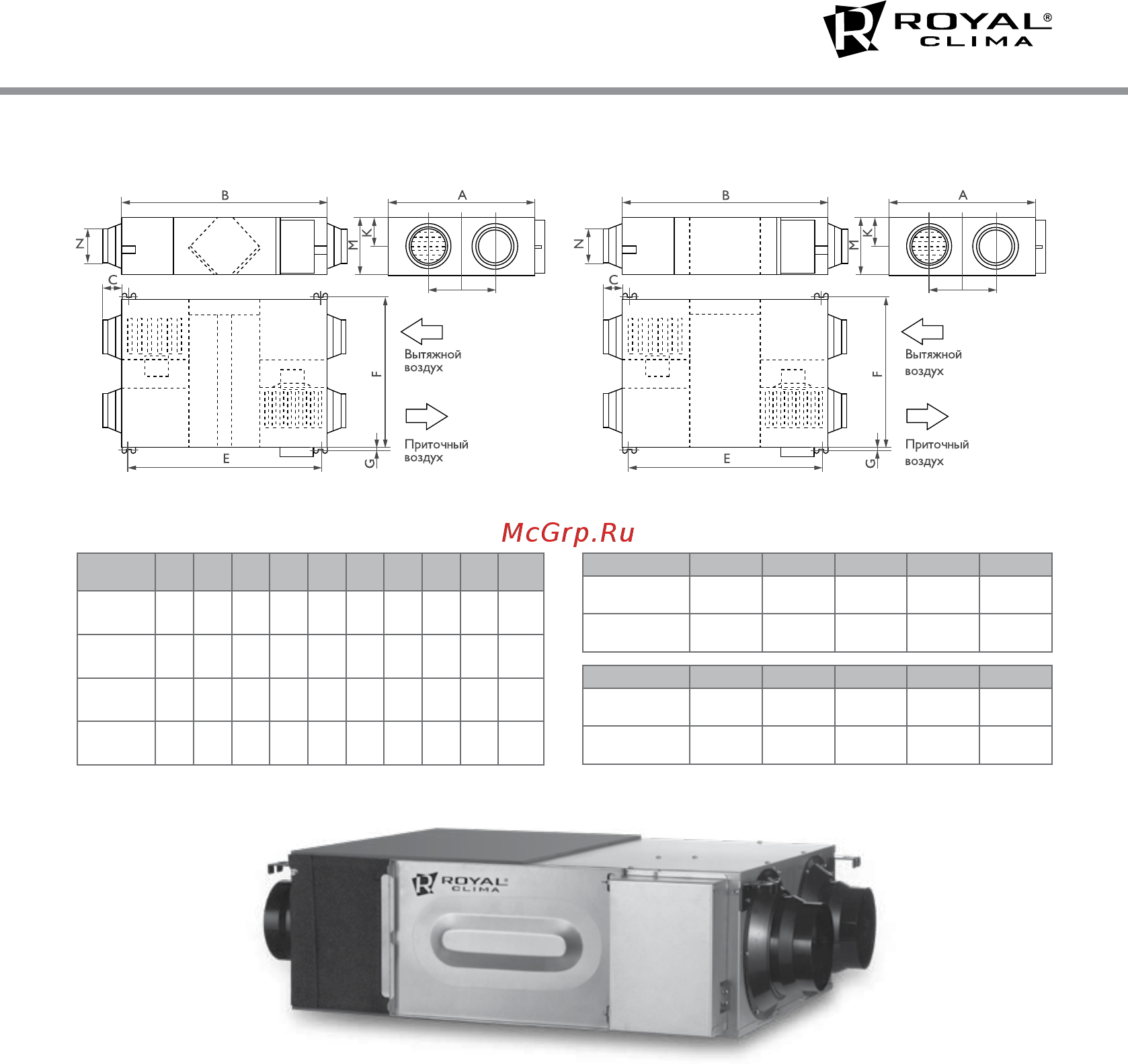

Модель RCS 350-950 Модель RCS 1350-1500
I
I
