![Royal Clima RCS 950 2.0 [5/28] Монтаж](/img/pdf.png)
Royal Clima RCS 950 2.0 [5/28] Монтаж
![Royal Clima RCS 350 2.0 [5/28] Монтаж](/views2/1654218/page5/bg5.png)
5
Монтаж должен выполняться компетентным персоналом.

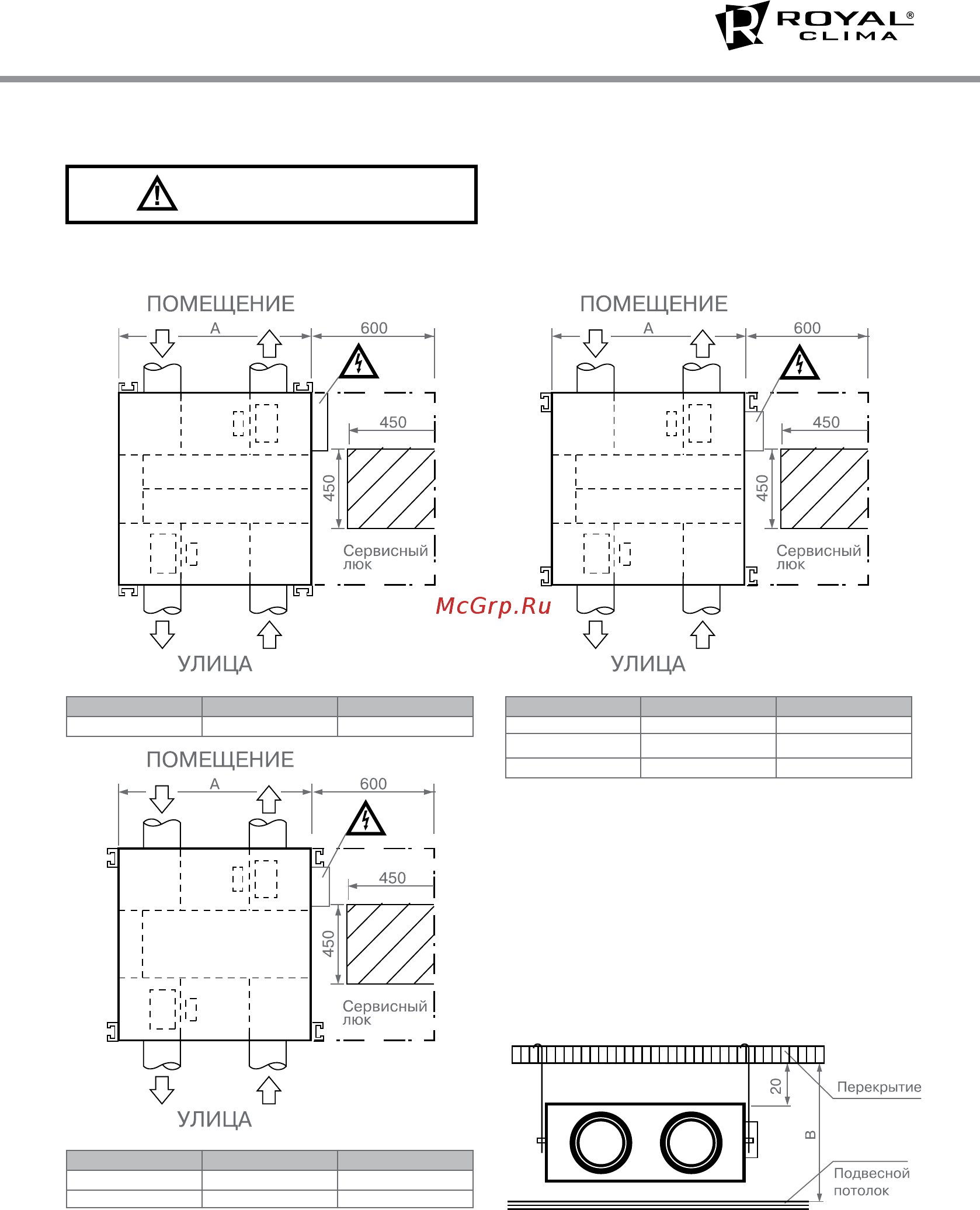

Требования по монтажу:
1. Установки монтируются как горизонтально,
так и вертикально, в соответствии с направ-
лением потока воздуха.
2. Обратите внимание на высоту свободного
пространства под подвесным потолком.
Оно не должно быть меньше указанного.
4. МОНТАЖ
Модель A B
RCS 350 580 320
Модель A B
RCS 500 599 320
RCS 650 804 320
RCS 950 904 320
Модель A B
RCS 1350 834 450
RCS 1500 1216 450
МОНТАЖ
ВНИМАНИЕ!
