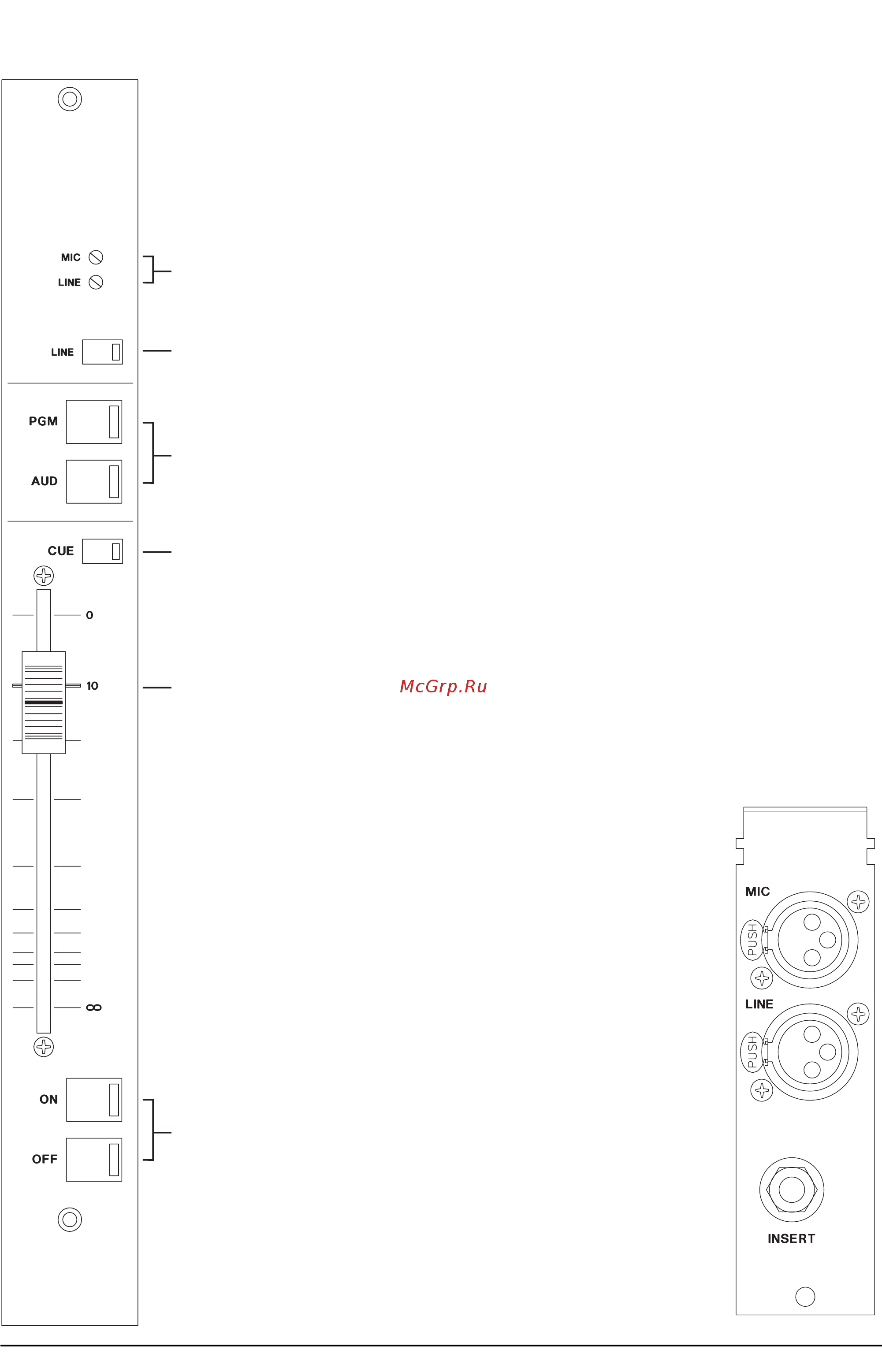

Описание модулей Входной модуль Mic Line Входной каскад Модуль содержит два входа один микрофонного и один линейного уровня на раздельных разъемах XLR Вход MIC имеет фантомное питание 48 В включаемое внутренней перемычкой 1 Каждый вход имеет отдельный регулятор чувствительности выведенный под шлиц на лицевую па нель и подстраиваемый отверткой 2 Переключателем UNE подключается линейный вход при его нажатии и микрофонный вход при его отжатии При выборе линейного входа светодиод на переключателе горит красным цветом Фантомное питание подается только на вход MIC Mie Q LINE Q Дополнительный мониторинг 3 Переключатель CUE работает во взаимосвязи с микропереключателем на фейдере Нажатие электрон ного триггерного переключателя CUE направляет пре фейдерный пре мьютный сигнал на стереошину Сие Данный сигнал поступает на наушники или дополнительный громкоговоритель Сие при его нали чии а также может направляться на главные мониторы нажатием кнопки AUTO CUE в мастер модуле Сброс режима Сие может осуществляться тремя способами Вторичным нажатием переключателя CUE Закрытием фейдера Нажатием кнопки ON см далее Режим CUE не может выбираться для включенного модуля ON и не закрытого положения фейдера Если фейдер полностью закрыт CUE может устанавливаться обычным способом Выходная регулировка 4 Плавный 100 мм фейдер в полностью открытом положении дает усиление 10 дБ Отметка 10 соот ветствует единичному усилению Фейдер содержит микропереключатель соответствующий полно стью закрытому положению Данный микропереключатель оказывает влияние на функции ON и CUE 5 Монофонический сигнал с выхода фейдера может направляться на одну из стереошин микса PGM и AUD Данные переключатели механические и содержат встроенные светодиоды для индикации вы бранной шины Выход активен только при включенном модуле ON см далее 6 Выход модуля управляется переключателями ON и OFF в соответствии с микропереключателем фейдера При полностью закрытом фейдере Нажатие переключателя ОН подготавливает модуль к активизации и красный светодиод переключа теля ОН горит с половинной яркостью Сигнал на выходе модуля появляется при начале открывания фейдера и светодиод начинает гореть с полной яркостью При открытом фейдере Нажатие переключателя ОН моментально активизирует модуль и светодиод горит с полной яркостью Нажатие переключателя ОЕЕ всегда отключает модуль Разрыв Пре фейдерный разрыв расположен до цепей связи и организован на 1 4 3 контактном джеке тыльной панели Он служит для обработки внешним эф фектом моносигнала входного канала Линии посыла и возврата несиммет ричны При отсутствии коммутации разрыв коротко замкнут Перемычки Л Установка в положение В подает фантомное питание 48 В на XLR разъ ем входа MIC J2 Коммутирует пре фейдерный выход модуля с шиной связи Talkback имею щей выход Clean Feed в модуле Telco Спецификации Общие Уровень посыла 10 dBu несимметричный Коэффициент нелинейных искажений 0 02 Микрофонный вход Электрически симметричный Входное сопротивление 2 2 кОм Максимальный уровень 6 dBu Чувствительность от 70 dBu до 20 dBu Подавление помех 100 дБ Эквивалентный входной шум 128 dBu при сопротивлении источника 150 Ом Линейный вход Электрически симметричный Входное сопротивление 20 кОм Диапазон входных уровней от 48 dBu до 2 dBu 4 Soundcraft RM100 Руководство пользователя
