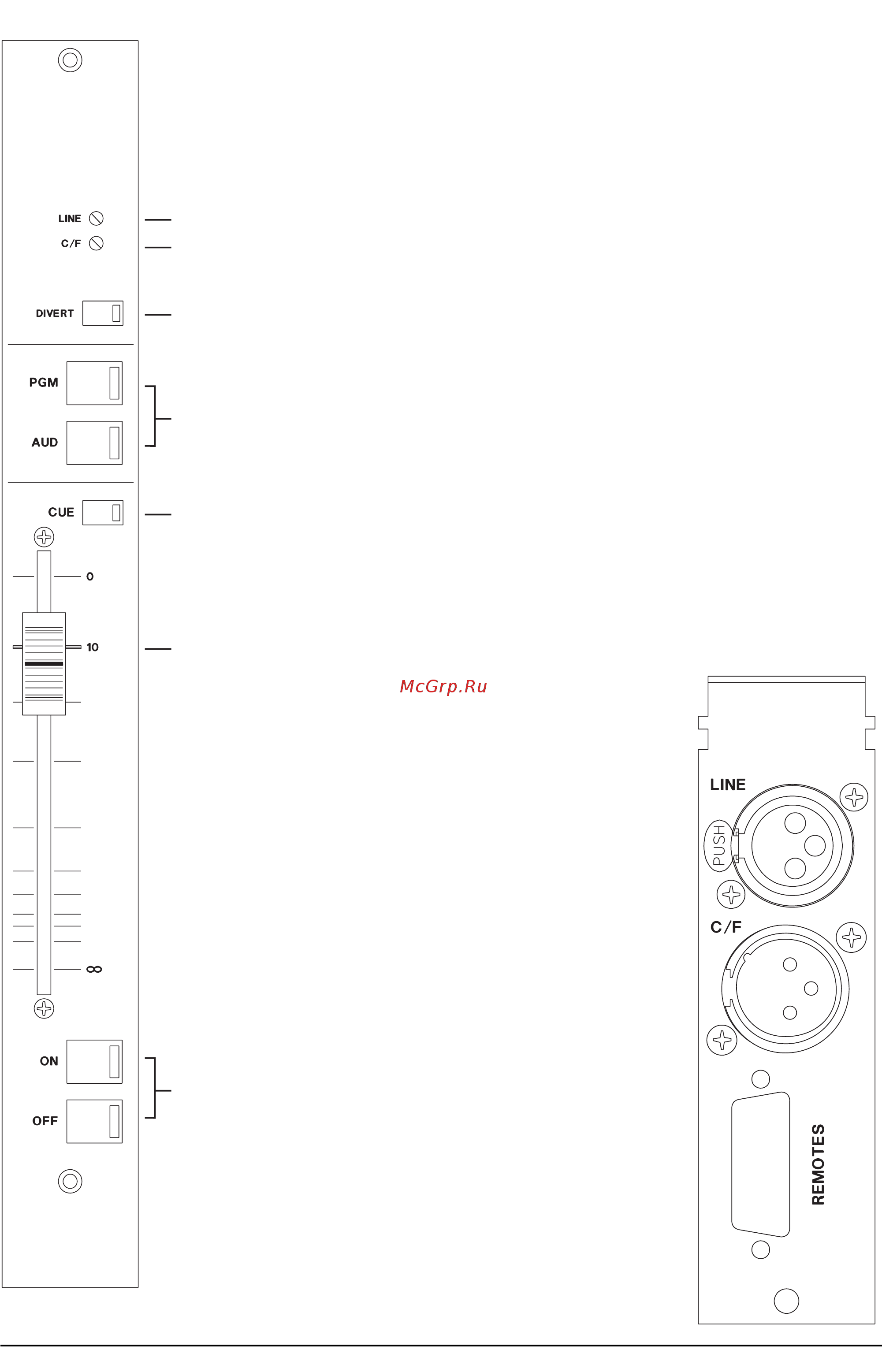

Входной модуль Telco Входной каскад Модуль Telco предназначен для коммутации с телефонной системой через телефонный гибрид 1 Симметричный линейный вход UNE на разъеме XLR F тыльной панели служит для подключения выхода внешнего телефонного гибрида Вход имеет регулятор усиления выведенный под шлиц на ли цевую панель и подстраиваемый отверткой J 2 LINE Q C F Q 0 DIVERT 3 PGM 2 Симметричный выход C F Clean Feed на разъеме XLR М тыльной панели служит для подключения входа внешнего телефонного гибрида Сигнал Clean Feed известный под названием минус один является выходом программного минусового телефонного сигнала Выход имеет регулятор уровня выведенный под шлиц на лицевую панель и подстраиваемый отверткой Номинальный выходной уро вень может устанавливаться внутренней перемычкой равным 0 dBu или 10 dBV 3 Переключатель DIVERT со встроенным светодиодом обеспечивает подключение внешнего теле фонного гибрида для связи с вызывающим абонентом например со стандартным телефонным аппа ратом Контакты данного переключателя выведены на разъем дистанционного управления Дополнительный мониторинг 4 Переключатель CUE работает во взаимосвязи с микропереключателем на фейдере Нажатие электрон ного триггерного переключателя CUE направляет пре фейдерный пре мьютный сигнал на стереошину Сие Данный сигнал поступает на наушники или дополнительный громкоговоритель Сие при его нали чии а также может направляться на главные мониторы нажатием кнопки AUTO CUE в мастер модуле Сброс режима Сие может осуществляться тремя способами 6 Вторичным нажатием переключателя CUE Закрытием фейдера AUD Нажатием кнопки ON см далее 4 CUE Режим CUE не может выбираться для включенного модуля ON и не закрытого положения фейдера Если фейдер полностью закрыт CUE может устанавливаться обычным способом Выходная регулировка 5 Плавный 100 мм фейдер в полностью открытом положении дает усиление 10 дБ Отметка 10 соот ветствует единичному усилению Фейдер содержит микропереключатель соответствующий полностью закрытому положению Данный микропереключатель оказывает влияние на функции ON и CUE 10 5 При активизации режима CUE абонент слышит сигнал шины связи при этом возможна дуплексная не вещательная коммуникация 6 Сигнал с выхода фейдера может направляться на одну из стереошин микса PGM и AUD Данные переключатели механические и содержат встроенные светодиоды для индикации выбранной шины Выход активен только при включенном модуле ON см далее 7 Выход модуля управляется переключателями ON и OFF в соответст вии с микропереключателем фейдера При полностью закрытом фейдере Нажатие переключателя ON подготавливает модуль к активизации и красный светодиод переключателя ON горит с половинной яркостью Сигнал на выходе модуля появляется при начале открывания фейдера и светодиод начинает гореть с полной яркостью При открытом фейдере Нажатие переключателя ON моментально активизирует модуль и свето диод начинает гореть с полной яркостью Нажатие переключателя OFF всегда отключает модуль Разъем дистанционного управления Remotes На разъем Remotes выведены следующие цепи Несимметричная точка разрыва может отключаться внутренней перемыч кой Divert изолированный однополярный переключатель Перемычки Л Установка в положение В активизирует разрыв J2 Установка в положение А соответствует уровню 0 dBu на выходе Clean Feed в положение В соответствует уровню 10 dBV Спецификации Линейные входы Электрически симметричные Входное сопротивление 40 кОм Максимальный уровень 28 dBu Чувствительность от 12 dBu до 9 dBu Выход Clean Feed Электрически симметричный Выходное сопротивление 75 Ом Выходной уровень 0 dBu или 10 dBV устанавливается перемычкой 6 Soundcraft RM100 Руководство пользователя
