21


b
Все электрические соединения должны выполнять-
ся в соответствии с требованиями действующих
стандартов. Проверьте правильность всех соеди-
нений, в особенности заземления. Рекомендуется
использовать специальные разъемы для подключе-
ния вариантов с питанием от электрической сети.
b
Выполните подключения в соответствии со спец-
ифическими требованиями, существующими для
этого оборудования.
b
Предохранительные отключающие устройства (на-
пример, предельный термостат и т.д.) должны пре-
рывать цепь питания электромагнита.


b
Не допускайте повреждений уплотняющих деталей.
Не ослабляйте сборочные винты, не снимайте яр-
лыки.
b
Не наносите удары по клапану (толчки, падение, и
т.д.).
b
Снимайте пылезащитные колпачки только в мо-
мент монтажа.
b
Не превышайте рекомендуемые моменты затяжки.
b
Примите меры, чтобы во время монтажа в клапан
не попали инородные материалы. В частности, убе-
дитесь в чистоте входных и выходных труб.
b
Не допускайте изгиба клапана с усилием более 35
Нм, и кручение с усилием более 25 Нм. При выпол-
нении подключений закрепляйте клапан, используя
только предусмотренные места установки ключа.

Для подключения используйте трубу с резьбой Rp 1/2
ISO 7. Момент затяжки: 25 Нм. В случае использования
фланцев (поставляются по заказу), сначала соедините
трубы с фланцами, а затем фланцы с клапаном.

Можно использовать трубки Ø 4 мм, Ø 6 мм, Ø 1/4. Ис-
пользуйте муфту и конусные уплотнители соответству-
ющего размера. Затяните муфту с моментом затяжки 7
Нм.
b
Выполнив все газовые подключения, проверьте
герметичность уплотнений.

b
Регулировка должна выполняться только сервис-
ным центром технического обслуживания
B.
Все регулировки должны выполняться в соответствии
со специфическими требованиями, существующими
для оборудования, на которое устанавливается компо-
нент. Проверьте входное и выходное давление, исполь-
зуя предусмотренные штуцеры для измерения давления
газа. После измерения давления тщательно заглушите
штуцеры соответствующими винтами. Рекомендуемый
момент затяжки: 2,5 Нм.

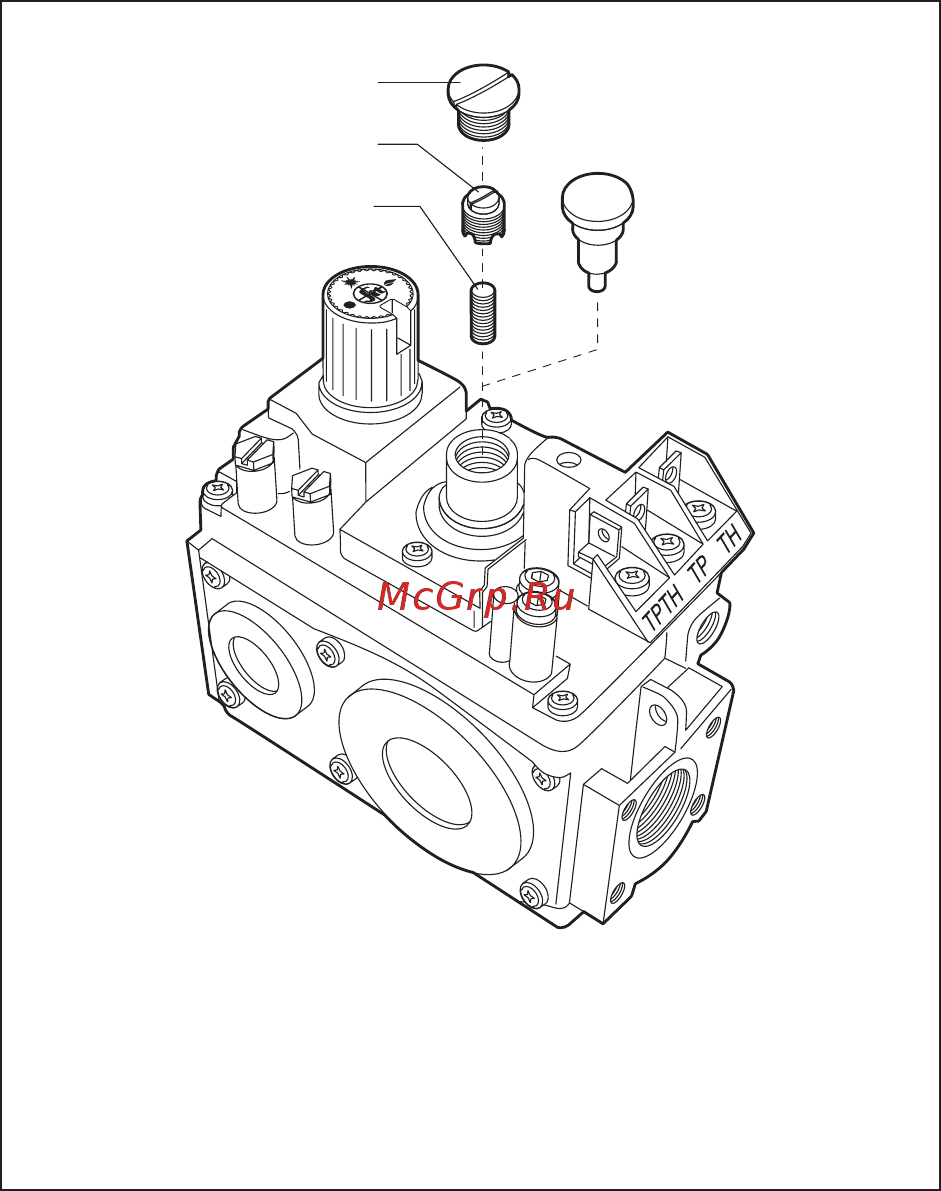

A
B
C
A
Защитная заглушка
B
Регулировочный винт
C
Пружина

- Снимите защитную заглушку (А). При повороте ре-
гулировочного винта (B) по часовой стрелке давле-
ние на выходе увеличивается.
- После завершения настройки завинтите до упора
заглушку (А).

- При повороте винта по часовой стрелке подача
снижается.


- Полностью затяните регулировочный винт, после
чего отвинтите его на два полных оборота. Зафик-
сируйте выполненную регулировку.
b
После завершения всех настроечных и регулиро-
вочных операций проверьте герметичность уплот-
нений и исправную работу оборудования. В частно-
сти, необходимо убедиться, что при минимальном и
максимальном давлении на выходе (в вариантах с
регулировкой подачи) ни в коем случае не происхо-
дит отрыв или проскок пламени. После выполне-
ния регулировки установите пломбы и/или зафик-
сируйте регулировочные винты лаком.
