AVTONOM

AVTONOM

5
4
9
3
2
10
8
7
6
1
8
9
1
2
5
4 3
6
7
10


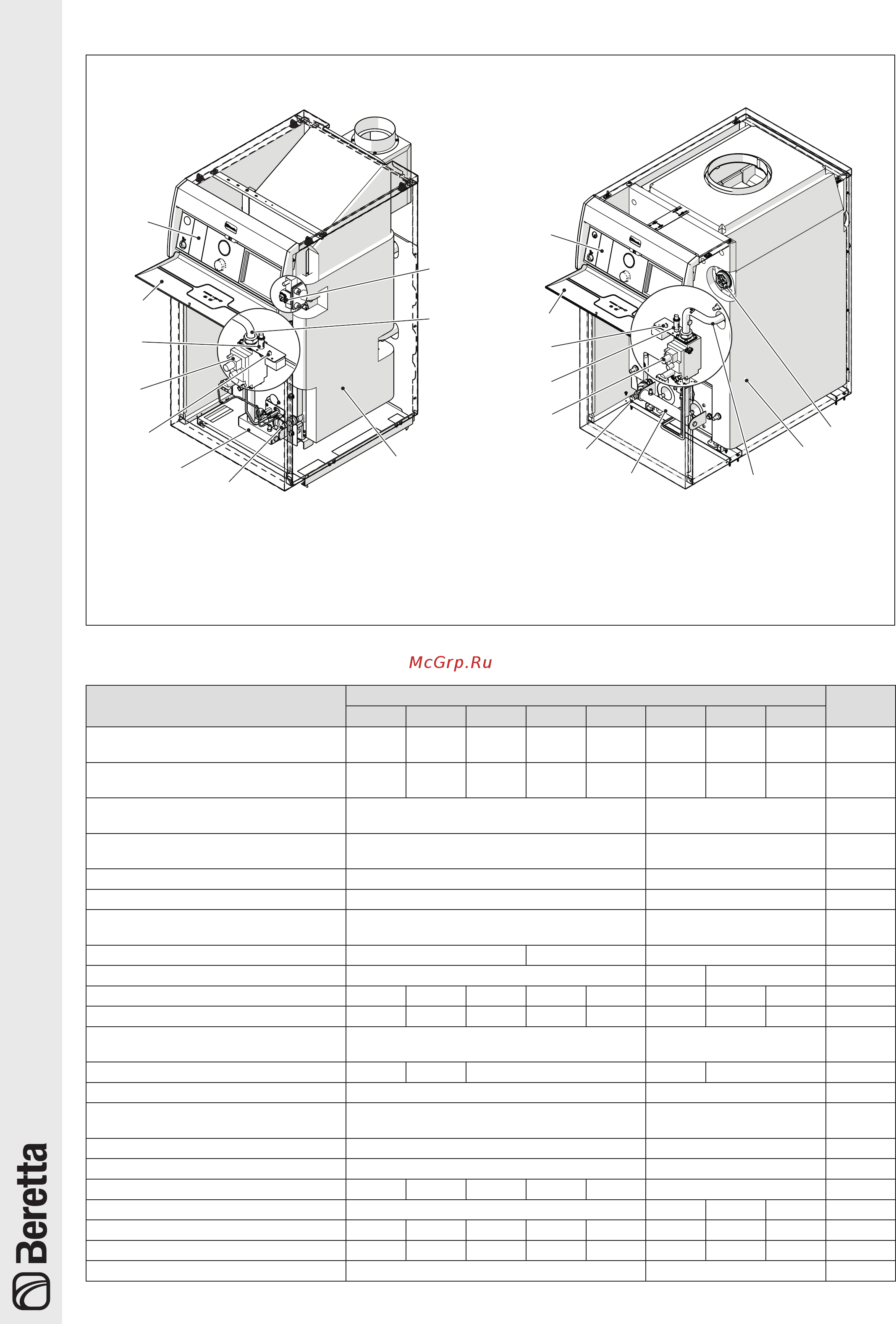

Гильзы для установки датчиков котла

Изолированный корпус котла

Трубопровод подачи газа

Горелка

Сливной кран котла

Газовый клапан

Пьезоэлемент

Предохранительный термостат с ручным взве-
дением

Дверца щитка с приборами

Панель управления
 

AVTONOM
 27 35 43 51  70 
Номинальная ттепловая мощность
(G20)
18,5 28,9 38 46,8 55,2 66,5 76,8 86,1 кВт
Номинальная теплопроизводитель-
ность (G20)
17,1 26 34,2 42,1 49,7 60,5 70,0 78,4 кВт
Напряжение питания при работе
вхолостую
430 430
мВ пост.
тока
Напряжение под нагрузкой/ток под
нагрузкой
220/95 220/95
мВ пост.
тока/мА
Принцип работы термопара термопара
Макс. давление - температура 3-110 3-110 бар - °C
Диапазон регулировки температу-
ры отопления
34-82 34-82 °C
Вход-выход отопления 3/4" M 1" M 1"1/4 F Ø
Вход газа 1/2”(M) 1/2”(M) 3/4”(F) Ø
CO без воздуха не более 3 10 10 10 10 22 31 52 p.p.m.
CO
2 5,64 4,3 5 4,3 4,9 4,80 5,75 5,70 %
Nox не более класс 1 класс 1
мг/кВт*-
час
∆t 100 90 85 ~90 ~100 °C
Газ G20 G20
Число Воббе (ниж.) (25°C -1013
мбар)
45,7 45,7 МДж/м
3
Номинальное давление газа 20 20 мбар
Минимальное давление газа 13 13,5 мбар
Количество форсунок 2 3 4 5 6 2 шт.
Диаметр форсунок 2,45 4,70 5,10 5,40 Ø (мм)
Давление на форсунках 13,4 14 13,6 13,4 12,7 12,90 12,40 12,60 мбар
Макс. подача газа для отопления 1,94 2,99 3,92 4,85 5,82 6,90 8,00 8,90 м
3
/час
Форсунка запальной горелки 0,51 0,51 Ø (мм)
(*)
Температура воды на входе - 15°C; Давление - 1013 мбар
