11
 


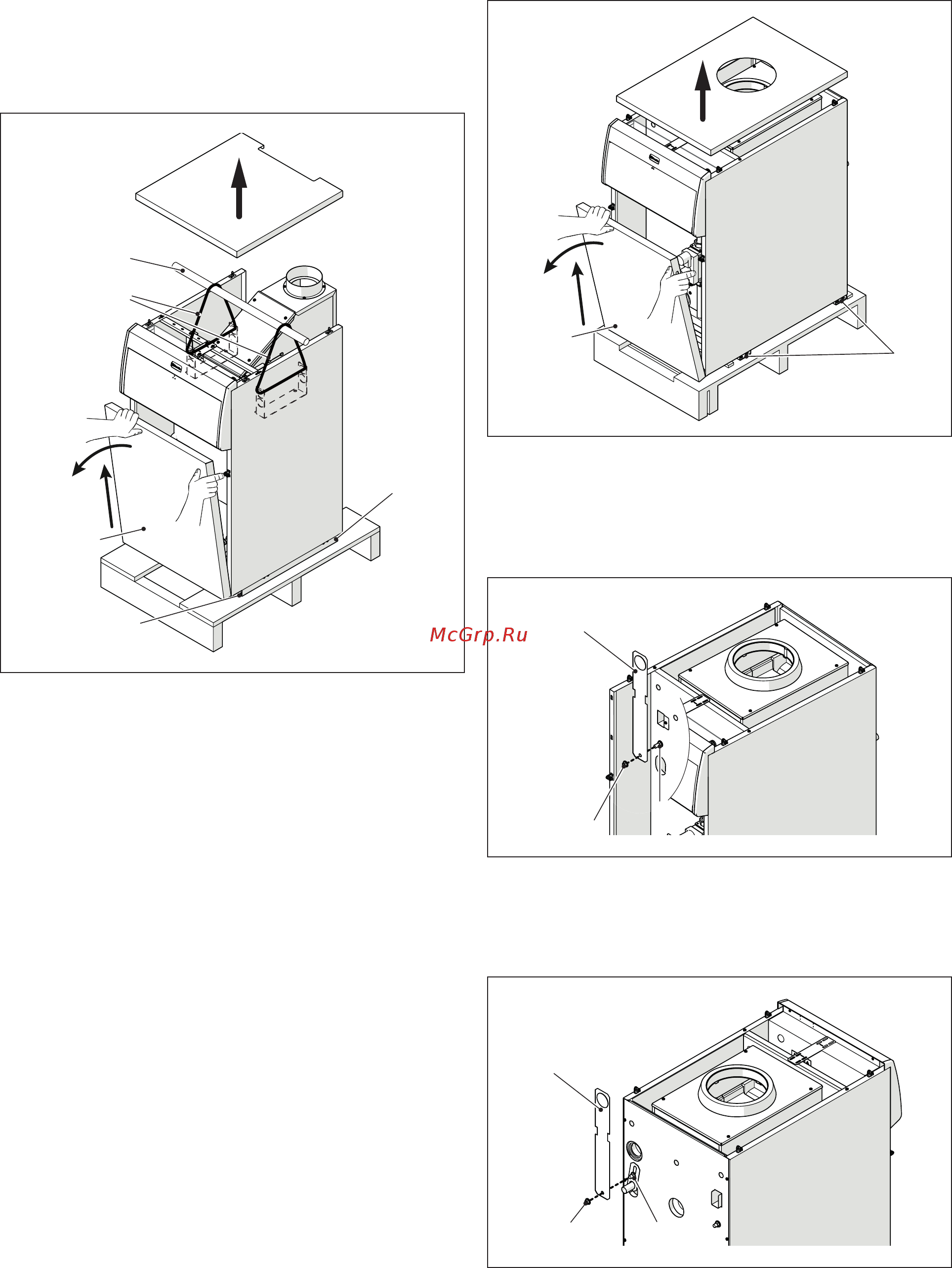

Распаковав котел, его перемещение осуществляется
вручную, выполняя следующие операции:
- Снимите переднюю панель облицовки (C) котла:
для этого сначала потяните её на себя (D), а затем
приподнимите (E).
- Освободите котел от поддона, сняв четыре крепеж-
ных винта (F)
- снимите верхнюю панель обшивки, подняв ее
- снимите верхнюю теплоизоляцию
- зацепите два ремня (1) за специальные подъемные
проушины и при помощи коромысла (2), соответ-
ствующего весу изделия, поднимите котел.
1
2
C
E
D
F
F
b
Используйте соответствующие средства защиты,
предусмотренные техникой безопасности.
a
Запрещено разбрасывать или оставлять в доступ-
ных для детей местах упаковочный материал, по-
скольку он является потенциальным источником
опасности. Поэтому его необходимо утилизировать
в соответствии с действующим законодательством.
b
Ручное перемещение должно ограничиваться сня-
тием с поддона. Им должен заниматься квалифи-
цированный персонал, использующий оснастку,
соответствующую весу оборудования, соблюдая
правила безопасности, действующие в стране уста-
новки.

После распаковки перемещение котла выполняется при
помощи подходящего подъемного средства, действуя
следующим образом:
- Снимите переднюю панель облицовки (C) котла:
для этого сначала потяните её на себя (D), а затем
приподнимите (E).
- Освободите котел от поддона, сняв четыре крепеж-
ных винта (F)
- Cнимите верхнюю панель обшивки, подняв ее
F
C
E
D
- снимите гайку (а) с передней верхней тяги
- вставьте один из двух рым-болтов для подъёма (G)
в тягу (T)
- снова закрепите гайку (A), которая была снята пе-
ред этим
G
A
T
- отвинтите гайку (А1) с верхней задней шпильки
- вставьте второй рым-болт для подъёма (G1) в тягу
(T1) по диагонали относительно первого рымболта
- установите на место ранее отвинченную гайку (А1)
G1
A1
T1
