19
 


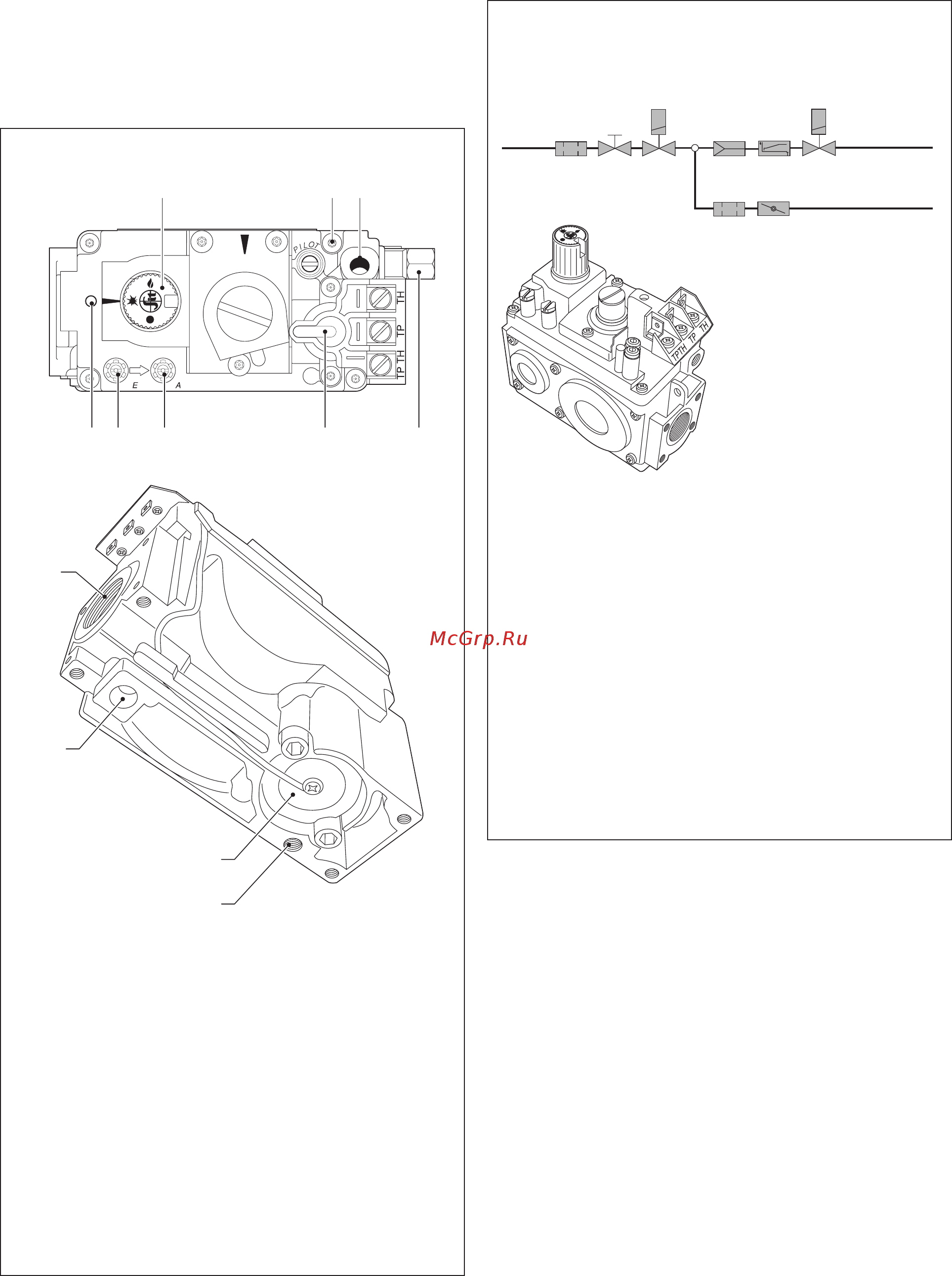

Многофункциональный регулятор с одной ручкой управ-
ления для одноступенчатого контроля подачи газа для
установки на котлы. SIT 820 NOVA выпускается с пи-
танием от термогенератора, обеспечивающего полное
управление оборудования без использования сетевого
электропитания (энергонезависимый вариант).
1
4
9
10
11
12
5 6 7 8
2 3

Ручка управления

Регулировочный винт подачи газа на запальную
горелку

Место подключения термопары

Место для установки пластинки, к которой кре-
пятся дополнительные принадлежности

Штуцер для замера давления на входе

Штуцер для замера давления на выходе

Автоматический клапан

Выход на запальную горелку

Выход газа на основную горелку

Альтернативное место подключения термопары

Предохранительный электромагнит

Точка для крепления к камере сгорания
 

Модель с регулировкой расхода газа по типу
открыто-закрыто
SIT 820 NOVA мВ
Автоматический
газовый клапан с
питанием от
термопары
Основная
горелка
Запальная
горелка
MS
GM
PR
FL
RQ
EV
SO
FL
Вход газа
MS
Трехпозиционная ручка управления: «выклю-
чено», «запальная горелка», «включено»
GM
Устройство термоэлектрического контроля
пламени с блокировкой подачи газа
EV
Автоматический запорный клапан, тихий ход
PR
Регулятор давления с сервоуправлением
SO
Устройство ступенчатого открытия (по заказу)
RQ
Выход на запальную горелку с винтом настрой-
ки расхода газа
FL
Фильтр на входе и фильтр запальной горелки
