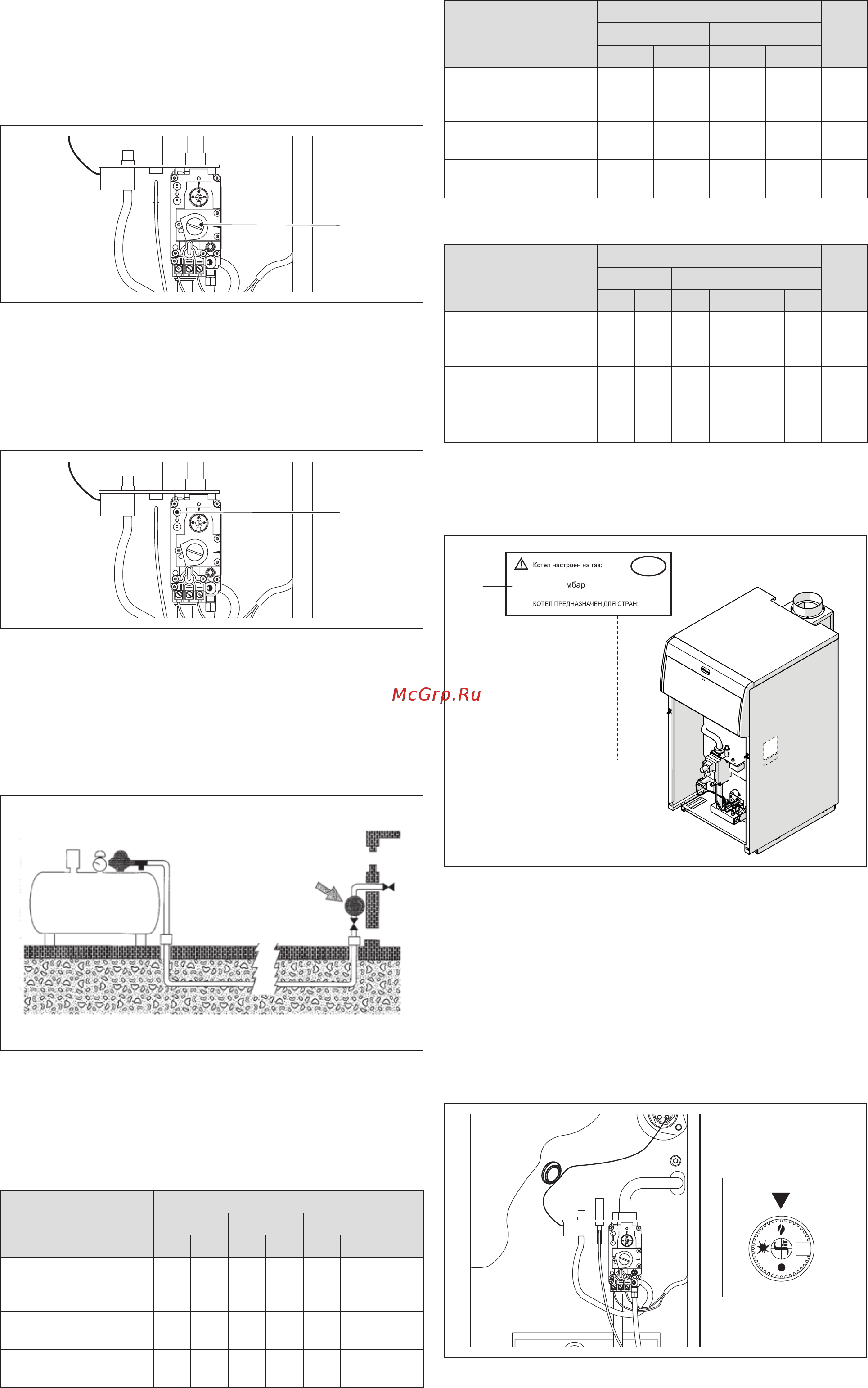

23
ОТКЛЮЧЕНИЕ РЕГУЛЯТОРА ДАВЛЕНИЯ
Для работы на газу G30-G31 необходимо отключить ре-
гулятор давления газового клапана, выполняя следую-
щие операции:
- Снимите заглушку (G) и затяните до упора винт ре-
гулятора давления
G
- Установите заглушку (G) на место
ДАВЛЕНИЕ ПОДАЧИ
- Снимите винт (H) с места измерения давления пе-
ред газовым клапаном и подключите к нему мано-
метр
H
- Введите котел в эксплуатацию так, как описано в
пункте “Первый ввод в эксплуатацию" на стр. 17
- Убедитесь, что значение давления питания газом
совпадает с указанным в приведенной здесь та-
блице, при необходимости воспользуйтесь регуля-
тором давления, установленным на линию питания
газом G31, вплоть до получения данного значения.
- Отсоедините манометр и закройте точку измерения
давления (H)
- Проверьте герметичность ранее разобранных сое-
динений
AVTONOM 18÷51
Параметр
AVTONOM
18 27 35
G30 G31 G30 G31 G30 G31
Число Воббе
(ниж.) (25°C -1013
мбар)
80,6 70,7 80,6 70,7 80,6 70,7
МДж/
м
3
Номинальное дав-
ление газа
28-
30
37
28-
30
37
28-
30
37
мбар
Подача газа (*)
0,57 0,75 0,89 1,18 1,18 1,55
м
3
/
час
Параметр
AVTONOM
43 51
G30 G31 G30 G31
Число Воббе
(ниж.) (25°C -1013
мбар)
80,6 70,7 80,6 70,7
МДж/
м
3
Номинальное дав-
ление газа
28-30 37 28-30 37
мбар
Подача газа (*) 1,45 1,91 1,71 2,25
м
3
/
час
AVTONOM 61÷78
Параметр
AVTONOM
61 70 78
G30 G31 G30 G31 G30 G31
Число Воббе
(ниж.) (25°C -1013
мбар)
80,6 70,7 80,6 70,7 80,6 70,7
МДж/
м
3
Номинальное дав-
ление газа
28-
30
37
28-
30
37
28-
30
37
мбар
Подача газа (*)
2,06 2,72 2,38 3,14 2,66 3,52
м
3
/
час
Этикетки
- Наклейте этикетку G31 на внутреннюю сторону па-
нели, поверх этикетки газа G20 (1)
RU
cod. 20052680_E0
G31: 37
RU
1
b
Переоборудование должно выполняться только
квалифицированным персоналом.
b
После переоборудования установите новую па-
спортную табличку, которая содержится в ком-
плекте.
- После установки комплекта проверьте герметич-
ность всех соединений и установите ручку на газо-
вом клапане в положение 2.
