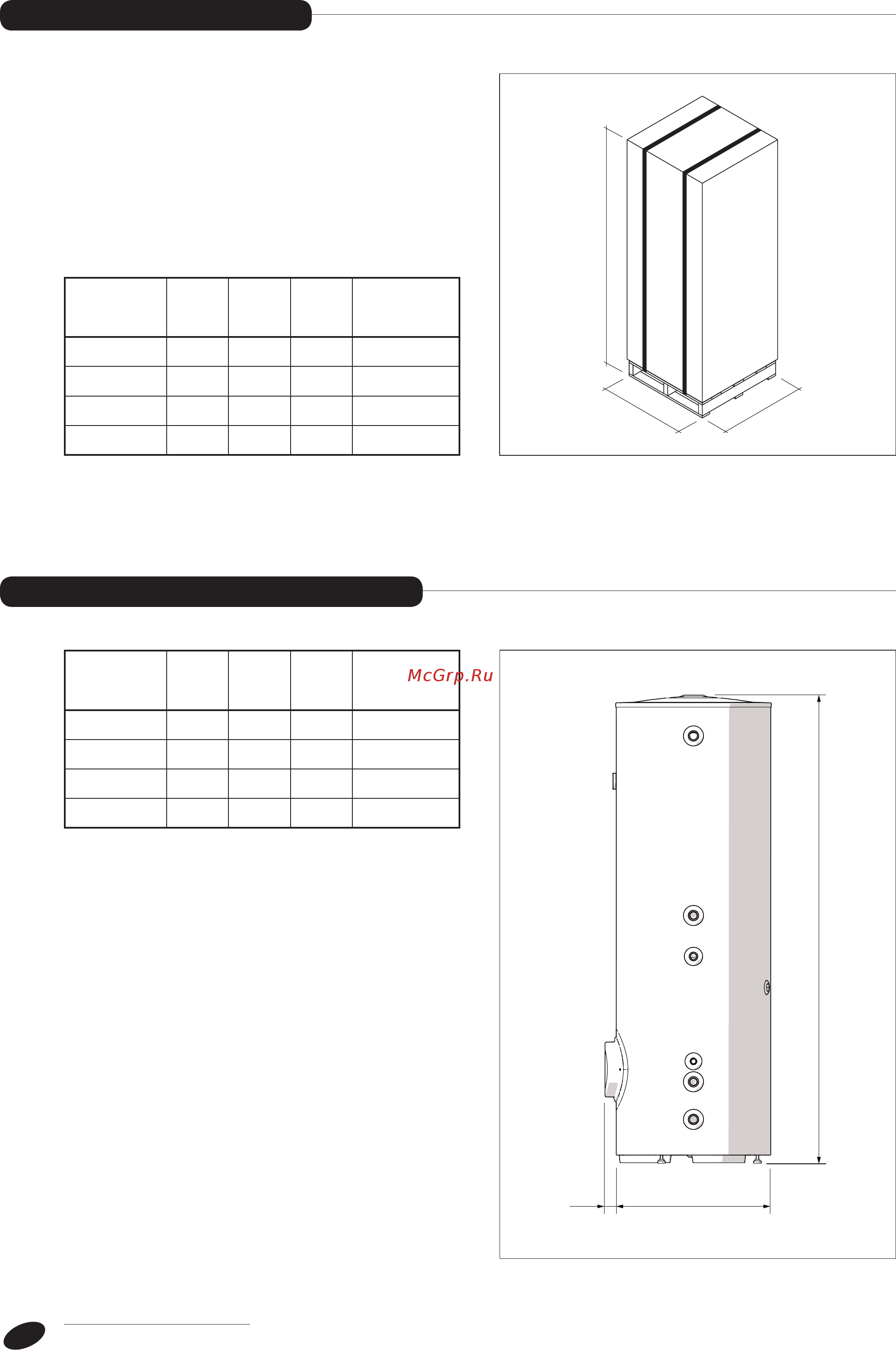

![Beretta RIELLO 7200.550 NV [10/20] Габаритные размеры и вес](/views2/1655859/page10/bga.png)
ДЛЯ МОНТАЖНИКА
10
Бойлеры r 7200 NV поставляются одним грузо-
вым местом, они упакованы в гофрокартон закрепле-
ны на деревянном поддоне.
В пластиковом пакете, находящемся внутри упаков-
ки, содержатся следующие документы:
- Руководство
- Регулируемые ножки – 3шт.
A
B
H
МОДЕЛЬ
A
(мм)
В
(мм)
H
(мм)
Вес нетто
(кг)
200 NV 605 35 1330 78
300 NV 605 35 1830 101
430 NV 755 35 1630 147
550 NV 755 35 1980 169
AB
H
ПРИЕМКА БОЙЛЕРА
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
МОДЕЛЬ
A
(мм)
В
(мм)
H
(мм)
Вес брутто
(кг)
200 NV 700 700 1480 94
300 NV 700 700 1980 117
430 NV 850 850 1790 166
550 NV 850 850 2130 188
