Beretta RIELLO 7200.550 NV [12/20] Гидравлические подключения

ДЛЯ МОНТАЖНИКА

Бойлеры r 7200 NV можно подключать к системе теплоснабжения. При подключении необходимо учиты-

вать, чтобы тепловая мощность бойлера соответствовала параметрам системы, и соблюдалось направление

потоков теплоносителя.

На входе и выходе воды рекомендуется устанавливать отсечные клапаны.

b При заполнении или сливе из бойлера проверяйте герметичность прокладок.

ОПИСАНИЕ

МОДЕЛЬ

200 NV 300 NV 430 NV 550 NV

UAC - Выход горячей воды 1’ наружная резьба Ø

ES - Вход в змеевик 1’ наружная резьба 1"1/4 наружная резьба Ø

RC - Рециркуляция горячей воды 3/4" наружная резьба Ø

US - Выход из змеевика 1’ наружная резьба 1"1/4 наружная резьба Ø

EAF (SB) - Вход холодной воды (слив бойлера) 1’ наружная резьба Ø

Ps - гильза для датчика -

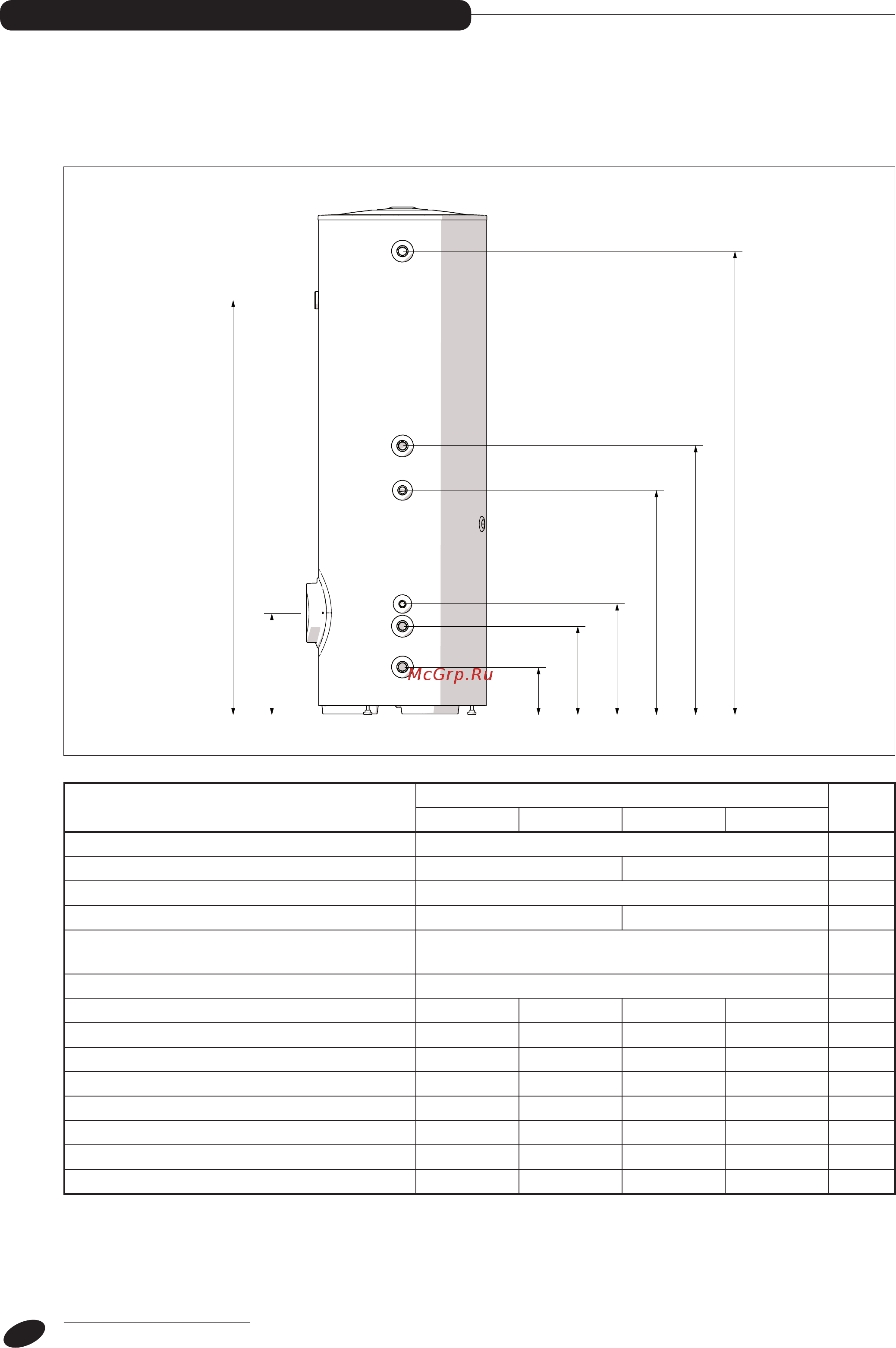

A 1005 1495 1335 1650 mm

B 365 365 460 460 mm

C 170 170 205 205 mm

D 315 315 405 405 mm

E 435 395 555 555 mm

F 565 805 780 780 mm

G 745 965 1005 1005 mm

H 1170 1670 1440 1785 mm

UAC

EAF

(SB)

ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
