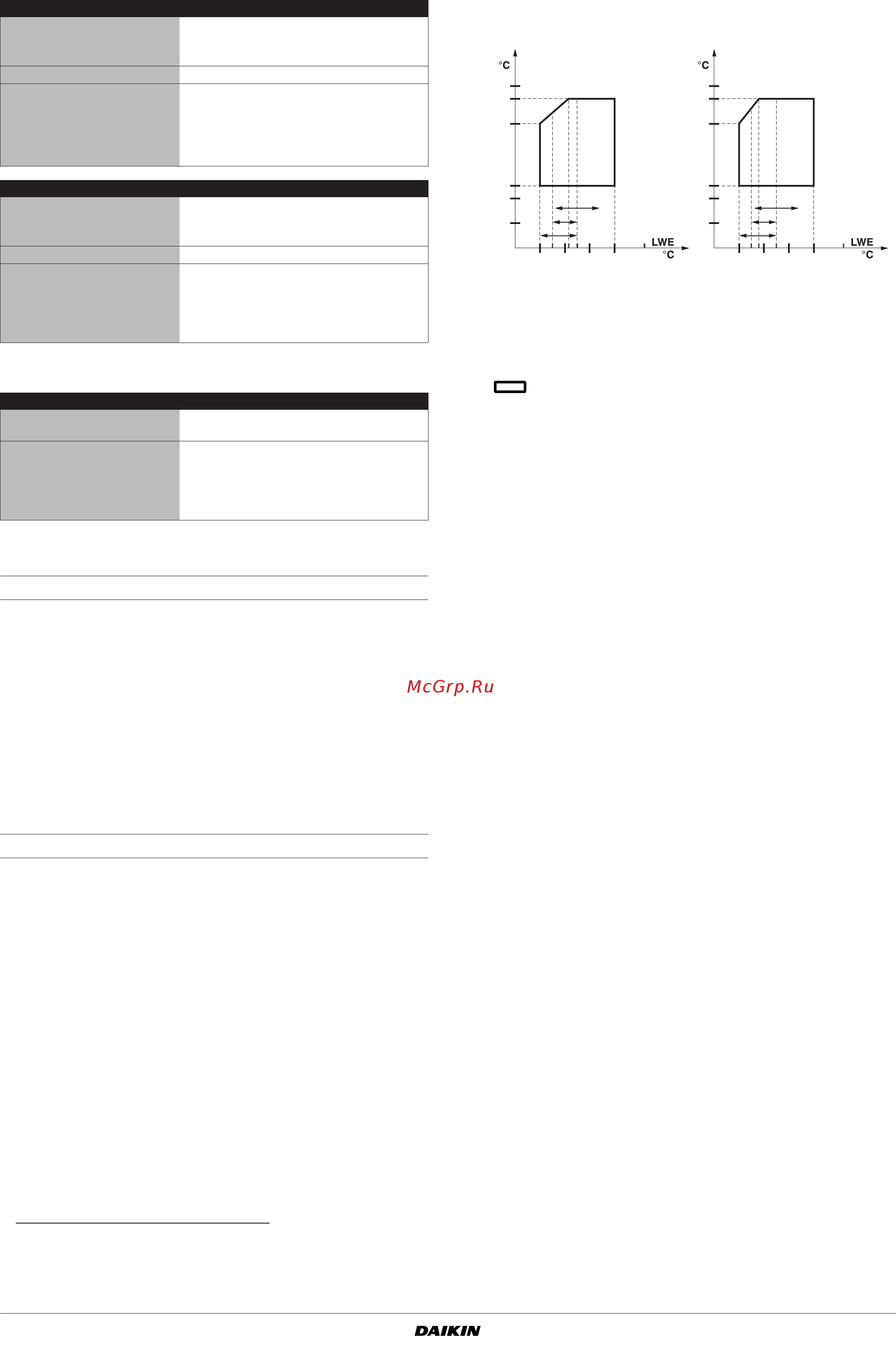

Инструкция по монтажу
2
EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61665-1A – 2012.04
Технические характеристики
(1)
Электрические характеристики
(1)
Параметры и возможности
(1)
Дополнительно
■ Применение гликоля для понижения температуры
охлажденной воды до –10°C или –5°C.
■ Соединение с системой BMS по протоколу MODBUS
(комплект с адресной картой EKAC10C приобретается
дополнительно)
(2)
■ Интерфейс удаленного пользователя (комплект EKRUMCA
приобретается дополнительно). (Необходима
дополнительная установка набора адресной карты
EKAC10C.)
(2)
■ Набор для снижения уровня рабочего шума
(устанавливается на месте)
Возможности
■ Беспотенциальные контакты
- общая эксплуатация
- аварийная сигнализация
- работа компрессора 1
- работа компрессора 2
■ Изменяемые дистанционные вводы
2 цифровым вводам можно присвоить следующие функции.
- дистанционное включение/выключение
- дистанционный переключатель охлаждение/нагрев
- двойное установочное значение
Рабочий диапазон
Основные элементы (обратитесь к схеме,
поставляемой с чиллером)
1 Компрессор
2 Испаритель
3 Накопитель
4 Электрический щиток
5 Вход охлаждаемой воды
6 Выход охлажденной воды
7 Запорный вентиль на нагнетании
8 Запорный вентиль в контуре жидкого хладагента
9 Датчик температуры воды, входящей в испаритель
10 Датчик защиты от замерзания
11 Цифровой пульт управления с дисплеем
12 Ввод кабеля электропитания
13 Шаровой вентиль (устанавливается на месте)
14 Фильтр для воды (устанавливается на месте)
15 Клапан выпуска воздуха (устанавливается на месте)
16 Тройник для клапана выпуска воздуха (устанавливается на месте)
17 Реле протока (с тройником) (устанавливается на месте)
18 Главный выключатель
Выбор места установки
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1 Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес,
и ровным, чтобы исключить возникновение излишних
шумов и вибрации.
2 Вокруг чиллера должно быть достаточно свободного места
для проведения технического обслуживания.
3 На месте установки должна быть исключена возможность
возгорания.
4 Выбирайте место установки чиллера так, чтобы
естественный звук его работы никого не беспокоил.
5 Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Не допускается эксплуатация оборудования во взрывоопасной
среде.
(1) Полный перечень технических характеристик, параметров
и дополнительного оборудования можно найти в Engineering Data
Book и технической документации.
Модель EWLP 012 020 026 030
Размеры (высота
х ширина х длина)
(мм)
600x600x600
Масса агрегата
(кг)
104 138 144 149
Соединения
• подвод и выход
охлаждаемой воды
(мм)
G 1
• нагнетательный патрубок
конденсатора (медный)
(мм)
12,7
раструб
19,1
раструб
19,1
раструб
19,1
раструб
• жидкостный патрубок
конденсатора (медный)
(мм)
9,52
раструб
12,7
раструб
12,7
раструб
12,7
раструб
Модель EWLP 040 055 065
Размеры (высота
х ширина х длина)
(мм)
600x600x1200
Масса агрегата
(кг)
252 265 274
Соединения
• подвод и выход
охлаждаемой воды
(мм)
G 1-1/2
• нагнетательный патрубок
конденсатора (медный)
(мм)
2x 19,1 раструб 2x 19,1 раструб 2x 19,1 раструб
• жидкостный патрубок
конденсатора (медный)
(мм)
2x 12,7 раструб 2x 12,7 раструб 2x 12,7 раструб
Модель EWLP 012~065
Цепь силового
электропитания
• Фаза
3N~
• Частота (Гц)
50
• Напряжение (В)
400
• Допустимые колебания
напряжения
(%)
±10
(2) При использовании EKAC10C одновременно с пользовательским
пультом дистанционного управления EKRUMCA использование
соединения с системой BMS по протоколу MODBUS невозможно.
CT
Температура конденсации (bubble)
LWE
Температура воды на выходе из испарителя
a
Гликоль
b
Вода
Стандартный рабочий диапазон
01020–10
–5 5 3225
0
10
20
50
60
CT
ZL
ZL
ZH
ZH
ZL
ZH
1.5
1.5
1.5
25
a b
a b
a b
01020–10
–5 5 3225
0
10
20
25
50
60
CT
ZL
ZL
ZH
ZH
ZL
ZH
-2
-2
–2
65 65
a b
a b
a b
EWLP012~030 EWLP040~065
