Инструкция по монтажу
6
EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61665-1A – 2012.04
Для подключения реле протока (S10L) на электрическом
щитке имеется соответствующая клемма (X65A).
5 На агрегате должны быть установлены запорные вентили,
позволяющие проводить плановое сервисное
обслуживание фильтра для воды, не сливая воду со всей
системы.
6 Во всех верхних точках системы должны быть установлены
клапаны выпуска воздуха. Они должны быть
легкодоступны для сервисного обслуживания.
7 Для удаления грязи из воды во избежание повреждения
агрегата и засора испарителя перед агрегатом должен быть
установлен фильтр для воды. Фильтр для воды необходимо
периодически очищать.
Показатели качества воды
A = коррозия B = накипь
Подключение контура циркуляции
воды
На испарителе имеются патрубки с внутренней резьбой для
подвода и отвода воды (см. общую схему). Подключение
трубопроводов должно проводиться в соответствии
с прилагаемыми схемами и с учетом направления циркуляции
воды в контуре.
Попадание в контур циркуляции воды воздуха, механических
частиц и грязи может привести к поломке чиллера. Поэтому при
подключении контура циркуляции воды соблюдайте следующие
правила:
1. Используйте только чистые трубы.
2. При удалении заусенцев направьте конец трубы вниз.
3. При прокладке сквозь стену закройте конец трубы, чтобы в нее
не попали грязь и пыль.
Заправка водой, расход и качество воды
Для обеспечения правильной работы чиллера в системе должен
находиться объем воды, равный или больший минимального,
а расход воды через испаритель должен быть в пределах,
указанных в таблице ниже.
Теплоизоляция водопроводных труб
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях предотвращения
конденсации влаги и потери холодопроизводительности.
Примите меры для исключения возможности замерзания воды
в трубопроводах в зимний период (например, используя
низкотемпературные растворы этиленгликоля или ленточные
нагреватели).
Теплоизоляция трубопровода
хладагента
Во избежание ожогов из-за случайных прикосновений
к горячему (до 135°C) трубопроводу нагнетания его следует
полностью теплоизолировать.
Также рекомендуется хотя бы по минимуму теплоизолировать
жидкостной трубопровод – это предохранит его от возможных
повреждений.

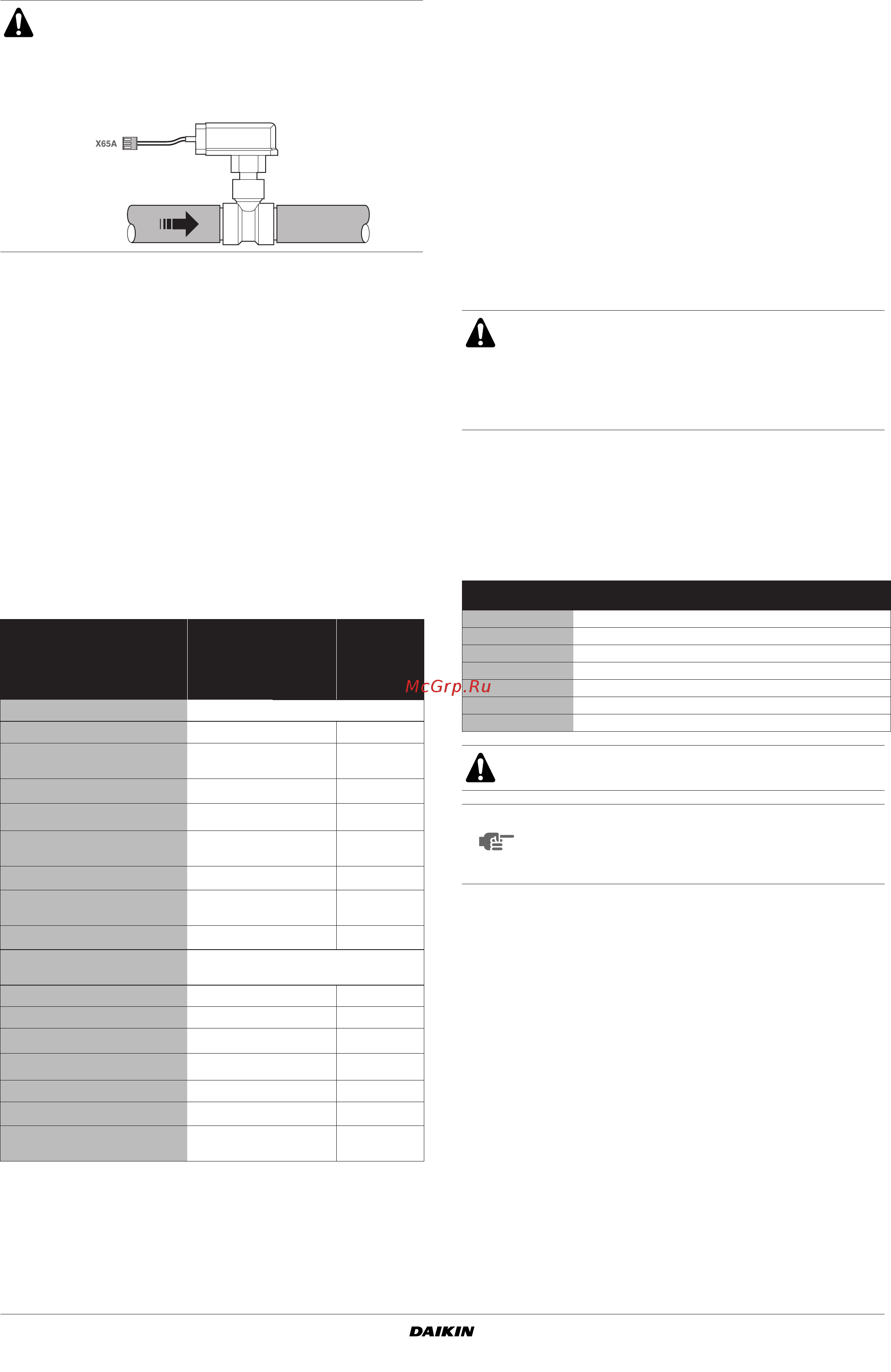

Очень важно, чтобы реле протока было установлено
именно так, как показано на рисунке. Обеспечьте
данное положение реле протока по отношению
к направлению течения воды. Если реле протока
будет установлено в другом положении, агрегат не
будет адекватно защищен от замерзания.
вода в испарителе
циркулирующая
вода
подаваемая
вода
возможные
последствия при
превышении
показателей
[<20°C]
Контролируемые показатели
pH при 25°C
6,8~8,0 6,8~8,0 A + B
Электропроводность
[МСм/м]
при 25°C
<40 <30 A + B
Ионы хлорида
[мг Cl
–
/л]
<50 <50 A
Ионы сульфата
[мг SO
4
2–
/л]
<50 <50 A
М-щелочность
(pH 4,8)
[мг CaCO
3
/л]
<50 <50 B
Общая жесткость
[мг CaCO
3
/л]
<70 <70 B
Кальциевая
жесткость
[мг CaCO
3
/л]
<50 <50 B
Ионы кварца
[мг SiO
2
/л]
<30 <30 B
Показатели, приводимые
для справки
Железо [мг Fe/л]
<1,0 <0,3 A + B
Медь [мг Cu/л]
<1,0 <0,1 A
Ионы сульфида
[мг S
2–
/л]
не обнаруживаются A
Ионы аммония
[мг NH
4
+
/л]
<1,0 <0,1 A
Остаточный хлорид [мг Cl/л]
<0,3 <0,3 A
Свободный карбид
[мг CO
2
/л]
<4,0 <4,0 A
Коэффициент
стабильности
— — A + B
■ Загерметизируйте соединения хорошим резьбовым
герметиком. Герметизация должна выдерживать
давление и температуру системы, а также быть
устойчива к присутствию гликоля в воде.
■ Внешняя сторона водных труб должна быть
адекватно защищена от коррозии.
Минимальный
объем воды (л)
Минимальный
расход воды
Максимальный
расход воды
EWLP012 62,1 31 l/min 69 l/min
EWLP020 103 53 l/min 115 l/min
EWLP026 134 65 l/min 153 l/min
EWLP030 155 76 l/min 179 l/min
EWLP040 205 101 l/min 229 l/min
EWLP055 268 131 l/min 307 l/min
EWLP065 311 152 l/min 359 l/min
Давление в контуре циркуляции воды не должно
превышать 10 бар.
ПРИМЕЧАНИЕ
В контуре циркуляции воды должны быть
предусмотрены устройства, защищающие от
превышения давления (предохранительный
клапан).
