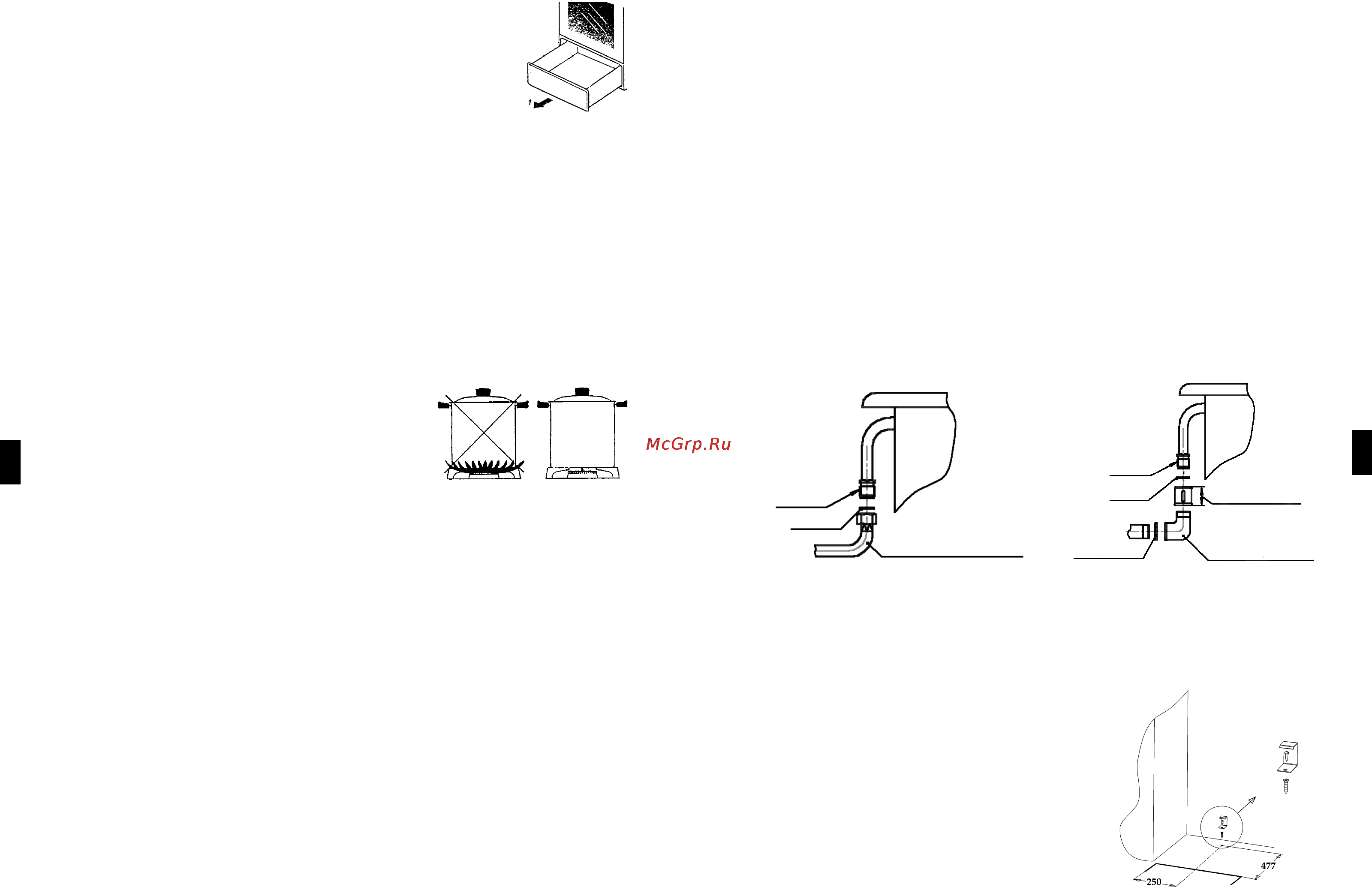

![Greta GG 52 CG 33 (W)-00 [10/14] Рус](/views2/1065667/page10/bga.png)
10
УКР
Мал. 10
Вмикання і вимикання освітлення духовки здійснюється кноп-
кою, розташованою на панелі керування.
7.4.2 Для заміни лампи пристрою освітлення, відключити пли-
ту від мережі і зняти скляний плафон, повернувши його проти ходу
годинної стрілки (мал. 7). Після заміни лампи установити скляний
плафон.
7.5 Плита з господарським відсіком віготовляється двох вико-
нань: з відкидною дверкою і висувною шухлядою.
7.5.1 Щоб відкрити дверку її потрібно підняти вгору, утримуючи
за спеціально виконану выдавку знизу, і нахилити на себе (мал. 9).
7.5.2 Як висунути шухляду показано на мал. 10.
7.6 Плита може бути виконана без господарського відсіку.
7.7 Щоб включити таймер (вик. 08, 09), необхідно повернути ручку по ходу годин-
ної стрілки й установити на необхідну відмітку часу, через який пролунає дзвоник.
При установці часу спрацьовування до 10 хв необхідно повернути ручку до оцінки
«60» з наступним поверненням на заданий час.
7.8 Рекомендації з експлуатації плити.
7.8.1 Після придбання духовку і весь комплект (решітка, деко) вимити теплим
мильним розчином, просушити і прогріти протягом 30 хвилин при максимальній
температурі.
7.8.2 Випікання і смаження робити в прогрітій при максимальному горінні про-
тягом 20A25 хвилин духовці.
7.8.3 Погрішність показань індикатора ±20
O
C.
7.8.4 Випікання виробів із тіста варто робити на листі, встановленому на третій
полиці (рахувати зверху), при температурі 180A200
О
С.
7.8.5 Смаження м’яса або птаха робити на 3 чи 4 по-
лиці (зверху) при температурі 250A270
О
С.
7.8.6 Для ефективного використання пальників сто-
лу необхідно вибирати каструлі наданих нижче розмірів:
допоміжний пальник A діаметр 120A160 мм, пальник на-
півшвидкої дії A діаметр 180A200 мм, пальник швидкої дії
A діаметр 220A240 мм. Режим роботи пальників повинен
бути таким, щоб полум’я не виходило за краї каструлі
див. мал. 11. Використання каструлі більшого діаме-
тра приведе до виходу з ладу пальника столу.
7.8.7 Не використовуйте для приготування їжі каструлі із зігнутим дном.
На замітку споживачу!
Опитування покупців показали, що як тиск у мережі, так і калорійність газу в різ-
них регіонах коливаються в дуже великих межах, виходячи, іноді, за припустимі нор-
ми. Тому всі поради і дані таблиць у нестандартних ситуаціях можуть носити лише
рекомендаційний характер. Ваш власний досвід і оцінка конкретної ситуації, можли-
во, внесуть необхідні корективи.
7.9 Рекомендації по догляду за плитою.
7.9.1 Забруднення решітки столу, розсікачів пальників столу може бути вилучене
за допомогою речовин для чищення металевих виробів. Вогневі канали розсікачів
пальників необхідно чистити щіткою.
Застосування миючих засобів, що мають абразивні властивості, не рекоменду-
ється.
7.9.2 Можливе необоротне ушкодження покриття деталей, що безпосередньо
вступають у контакт із полум’ям у процесі експлуатації (кришки пальників, решітка
столу).
7.9.3 Внутрішню поверхню духовки і зовнішні поверхні плити необхідно промива-
ти ганчіркою, змоченою в мильному чи содовому розчині і протирати насухо.
7.9.4 Не залишайте на емальованих деталях плити пролиті рідини, що містять
кислоти (сік лимона, оцет, виноградний сік і ін.).
УВАГА ! Не залишайте предмети по догляду чи миючі засоби в духовці або су-
шильному відділенні.
Мал. 11
19
Рис. 3
Рис. 4
G 1/2”
прокладка
G 1/2”
рукав присоединительный
гибкий с накидной гайкой
30 max
Муфта коротка я15
ГОСТ 8954*75
Угольник G 1/2
90
0
*2*15 ГОСТ 8946*75
контргайка 15
ГОСТ 8968*75
прокладка
Подсоединение
с помощью рукава
Жёсткое подсоединение
б) винт крана «малое пламя» (расположен сбоку см рис 1б) закрутите по часовой
стрелке до упора;
в) соберите все детали в обратной последовательности;
г) зажгите горелку духовки и подержите на максимальном пламени не менее 10
минут, затем установите ручку в положение «малое пламя»;
д) пламя должно быть малым, но устойчивым, без проскоков;
е) при быстром повороте крана от максимального значения к минимальному и
при резком открывании и закрывании двери духовки пламя не должно погаснуть;
z После подключения нужно проверить герметичность всех соединений, ис-
пользуя мыльный раствор. Запрещается применять для проверки герметичности
открытый огонь.
6.6 Плита имеет присоединительную резьбу G 1/2". Подсоединение к газовой
магистрали производится по схеме рис. 3, 4.
6.7 Плита подключается к сети 220В. Розетка должна находиться в легко доступ-
ном месте на расстоянии не более 1,5 м от места установки плиты.
6.8 Перед установкой плиты освободить сетевой шнур, включить в электросеть,
проверить работу всех электрических устройств, которыми снабжена плита.
6.9 Предохранительный кронштейн.
Для дополнительной безопасности, чтобы плита не опрокинулась, плиту необхо-
димо закрепить к полу помещения предохранительным кронштейном.
Порядок установки кронштейна:
РУС
A ввернуть до упора регулировочные
ножки;
A установить плиту на рабочее место,
отметить на полу линию передней стенки
и габариты по ширине как показано на ри-
сунке 5;
отставьте плиту в сторону , разметьте и
точно проведите среднюю ось, на которой
отложите размер 477 мм.;
A по кронштейну сделайте отметку на
полу под крепёжное отверстие;
A если пол деревянный, просверлить
отверстие диаметром 3 мм. В остальных
случаях крепление производить с помощью
винта и дюбеля соответствующего диаме-
тра (в комплект поставки не входят);
A закрепить кронштейн винтом;
A поставить плиту на место, задвинув ее
до упора.
Рис. 5
