18

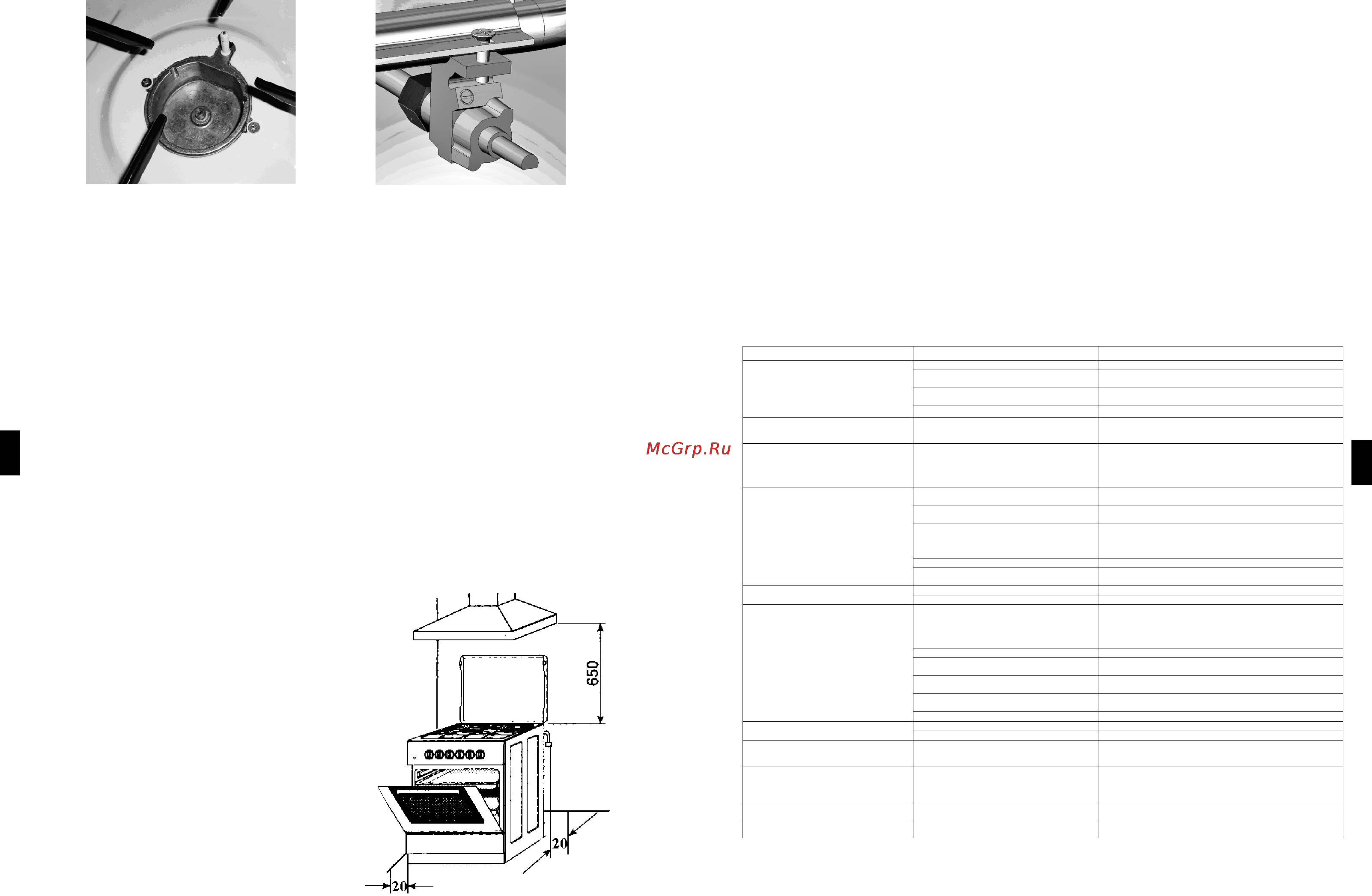

Рис. 2
Внимание! После подключения обязательно проверьте работу крана с ав-
томатикой безопасности (при его наличии) горелки духовки в присутствии
специалиста, который подключает плиту.
Если автоматика безопасности не срабатывает, необходимо ликвидировать при-
чину в соответствии с рекомендациями таблицы 5 пункт 3 этого руководства.
6.5 Перед установкой плиты проверить соответствие сопел и отверстия «малое
пламя» в пробке крана применяемому виду газа и в случае необходимости произ-
вести замену согласно таблицы 2.
Эта работа выполняется только специалистом, имеющим необходимые
полномочия.
z замена сопел горелок стола рис.1а.
а) снимите решетку стола, крышки и рассекатели горелок;
б) с помощью торцевого ключа S7 замените сопла в соответствии с таблицей 2
«Характеристики горелок и сопел» см. рис.1а.
z регулировка минимального пламени горелок стола.
а) снимите стаканы и ручки кранов A будьте осторожны, не повредите их
б) через отверстие в панели управления, поверните регулировочный винт крана
(расположен сбоку см. рис 1б) по часовой стрелке до упора;
в) восстановите все детали плиты в обратном порядке;
г) зажгите горелку стола, установите ручку в положение «малое пламя»
д) пламя должно быть малым, но устойчивым, без проскоков;
Рис. 1а
Рис. 1б
е) при быстром повороте крана от
максимального значения к минималь-
ному пламя не должно погаснуть;
z замена сопла горелки духовки.
а) снимите кожух задний, выкрутив са-
морезы;
б) открутите саморез, который кре-
пит корпус сопла;
в) осторожно вынимайте газопро-
вод горелки духовки из задней стенки,
отводите его в сторону на себя на рас-
стояние 150A200мм, не нарушая соеди-
нения гайкаAкорпус сопла и гайкаAкран
газовый;
г) с помощью ключа S7 замените
сопло в корпусе сопла;
д) соберите все детали в обратном
порядке.
z регулировка минимального
пламени горелки духовки.
а) снимите стакан и ручку крана A
будьте осторожны, не повредите их;
РУС
11
УКР
8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
8.1 Введення в експлуатацію, перевірка роботи, налагодження, заміна сопел і
переналаштування кранів при переході плити на інший вид газу (див. табл.2) і тех-
нічне обслуговування в процесі експлуатації плити комплексно проводяться праців-
никами підприємств газового господарства.
8.2 Власнику плити забороняється самостійно підключати плиту до газової ме-
режі, а також робити будьAякі види її ремонту і змащення.
8.3 Крани пальників (поверхня пробки) періодично (один раз у три роки) підля-
гають змащенню, що забезпечує їхню нормальну роботу, фахівцями газової служби.
9 ПРАВИЛА ЗБЕРЕЖЕННЯ
9.1 До установки плита повинна зберігатися в заводському упакуванні в закритих
чи інших приміщеннях із природною вентиляцією без штучно регульованих кліматич-
них умов, відповідно до вимог ДСТУ 15150A69.
9.2 Складування плит в упаковці повинне здійснюватися не більш ніж у два яруси
по висоті.
9.3 Доставка плит до місця монтажу здійснюється в упаковці виробника.
9.4 Забороняється захоплення плит за ручку дверцят і трубу колектора при пере-
міщенні.
10 МОЖЛИВІ НЕПОЛАДКИ І МЕТОДИ ЇХ УСУНЕННЯ
Таблиця 5
Що відбувається Причина Як усунути
1.Не горить, мляво або
нерівномірно горить пальник
дуже малий тиск в мережі звернутися в газопостачальну службу
у канали пальника потрапив бруд
або волога
прочистити і просушити пальник
розсікач або кришка встановлена
з перекосом
правильно встановити деталі пальник
засмітилося сопло тонким дротом або голкою прочистити сопло
2.Пальник коптить або горить з
відривом (проскоком) полум’я.
засмітилося сопло
деформований розсікач
тонким дротом або голкою прочистити сопло
замінити розсікача
3. Пальник горить напружено, з
відривом полум’я
дуже великий тиск в мережі правильно встановити деталі пальника
звернутися в газопостачальну
службу
зменшити ручкою подачу газу до стабілізації
горіння
4. Не спрацьовує
автоматика
безпеки
неправильно виставлений кінець
термопари в полум’ї
** відрегулювати розташування термопари (див.
мал.12)
ручка крана глибоко посаджена в
результаті зовнішньої дії
переустановіть ручку із забезпеченням ходу
крана 3-3,5мм
відсутній контакт термопари з
клапаном газового крана
термопара встановлена в крані з
перекосом
відкрутити гайку термопари від крана, зачистити
контакти, гайку закрутити і підтягти.
відкрутити гайку і усунути перекос.
несправна термопара * замінити термопару
несправний магнітний клапан
* замінити кран з автоматикою безпеки
5. Не працює все електричне
обладнання
плита не приєднана до мережі підключити плиту до мережі
обрив шнура живлення * замінити шнур живлення
6. Не працює електричний
розпал
- немає іскри
- є іскра, але
не запалює
-немає запалювання
газу при працюючому
генераторі
іскра з розрядника не б’є в кришку
розсікача.
кришка стоїть з перекосом
немає контакту кришки з розсікачем.
притерти кришку до розсікача (відцентрувати).
- очистити кришку від забруднень і просушити
її.
пошкоджений дріт розрядника * замінити розрядник
розрядник сильно забруднений або
залитий
почистити і просушити розрядник
зламаний керамічний корпус
розрядника
* замінити розрядник
пошкоджений генератор
електричного розпалу
* замінить генератор ел.розпалу
дуже великий тиск в мережі запалювати при меншій подачі газу
7. Не горить лампочка
підсвічування духовки
немає контакту лампочки підкручування лампочки в патроні
перегоріла лампочка замінити лампочку (див. мал.7)
8. Не обертається або клинить
газовий кран, відчувається
запах газу.
у кран потрапило чужорідне тіло,
недостатньо мастила в конусній
парі газового крана.
очистити і змазати газовий кран.*
крани необхідно мастити один раз в три роки.*
9. Не закриваються двері
духовки.
Нещільно прилягають двері
духовки
Фіксатори шарніра дверей духовки
вискочили з посадочного місця
Відкрити двері духовки, опустити підняті
фіксатори вниз в їх посадочне місце
10. Прокручується або спадає
ручка крану
Випав затиск (фіксатор) ручки
крану з посадочного місця
Встановити затиск (фіксатор) в ручку крану
11. Не спрацьовує автоматика
безпеки
Тиск газу в мережі не відповідає
налаштуванню плити
Звернутися в газопостачальну службу
*Роботи виконуються сервісною службою.
