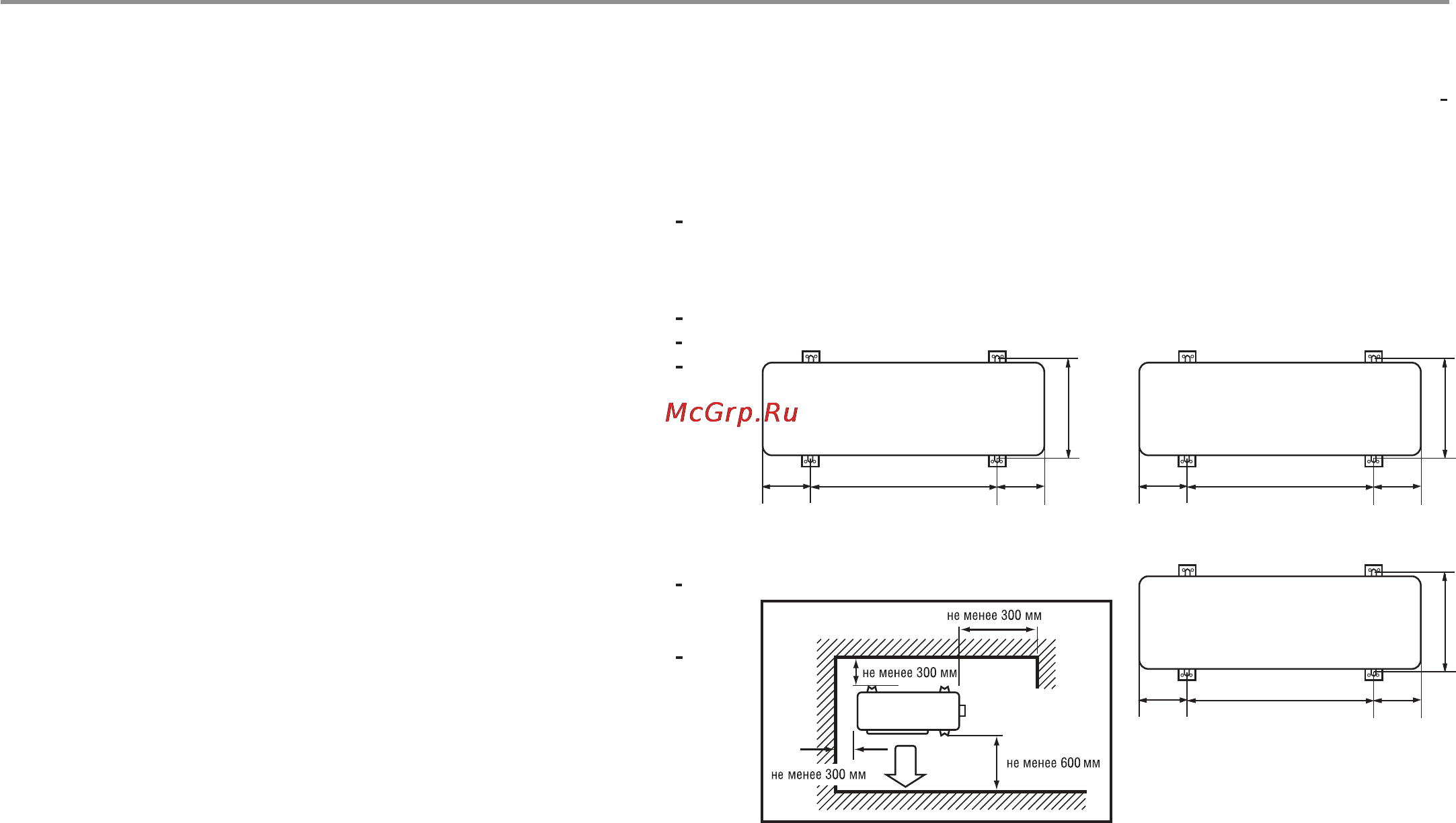

Установка кондиционера Монтаж наружного блока Поверхность на которую устанавливается наружный блок кондиционера должна быть жесткой чтобы избежать возникновения повышенного шума и вибрации При установке наружного блока на горизонтальной поверхности например на крыше как правило исполь зуют специальную подставку При подвешивании наружного блока кондиционера на стену используются специальные кронштейны их крепле ние к стене должно быть прочным устойчивым и надеж ным соответствовать техническим требованиям Подве шивать блок можно на кирпичную или бетонную стену или стену аналогичной прочности Соединение крепежного кронштейна с кондиционером также должно быть прочным и надежным Внешний блок кондиционера строго горизонтально должен Место должно быть удобным для монтажа сухим с хоро шим доступом воздуха но без сильного ветра Поверхность на которую устанавливается наружный блок кондиционера должна быть достаточно прочной чтобы выдержать его вес Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондиционера не размещайте блок возле соседских окон располагаться Убедитесь что тепло от конденсатора отводится беспре пятственно Если над внешним блоком установлен навес защищаю щий его от дождя и солнечных лучей убедитесь что он не мешает отводу тепла от конденсатора _________________ ЕЛ Н5и 07НМВ03 В2 НЭП 12НМА03 Р2 Н5и 09НМВ03 В2 Н5и 09НМВ03 Р2 0В НБи 07НМА03 В2 Н5и 12НМС03 Р2 0В Н5и 09НМА03 Р2 Свободное пространство сзади и справа от наружного блока должно составлять не менее указанных на рисунке Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и растения 27
