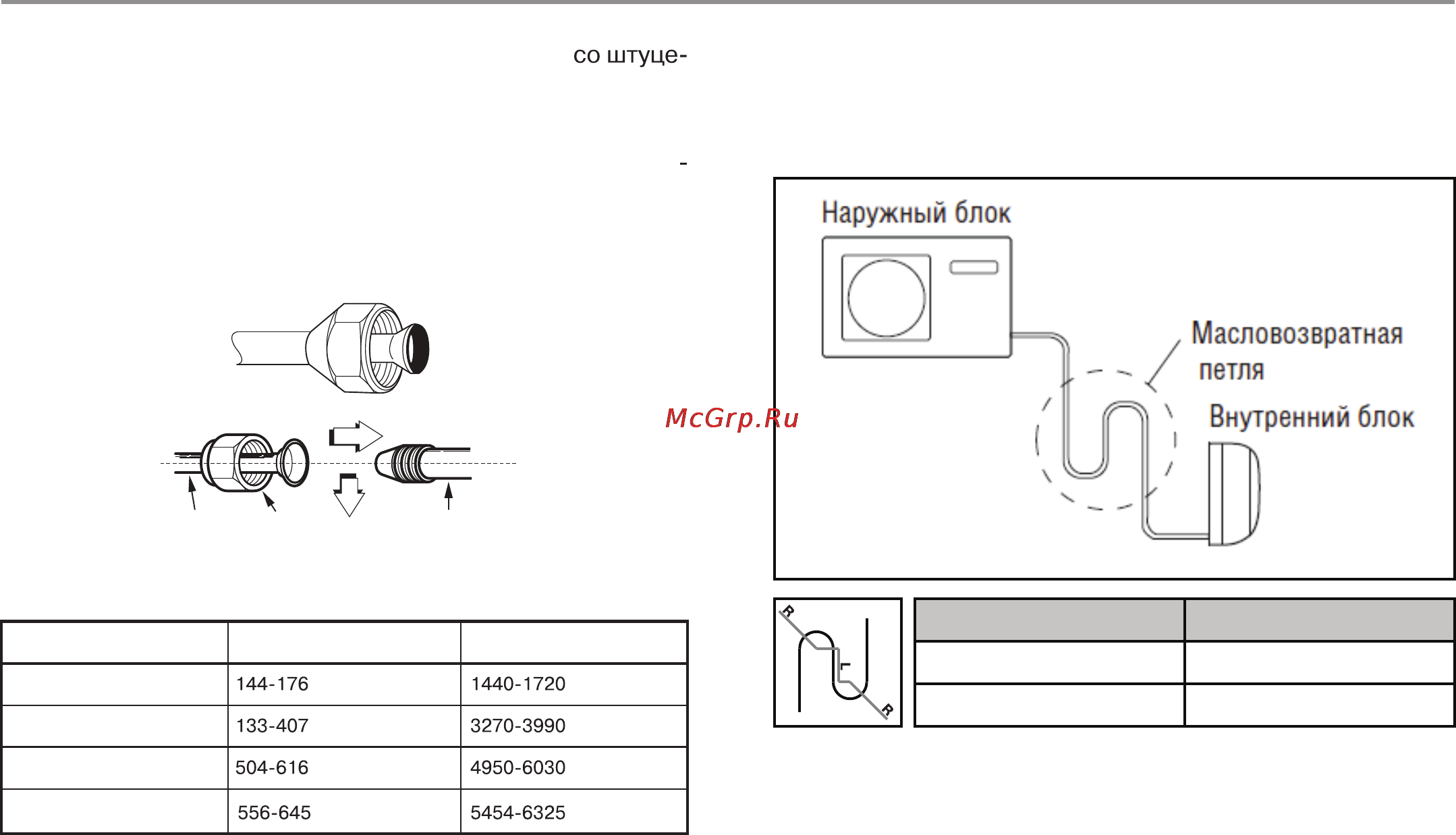

30
Установка кондиционера
Установите развальцованные трубы соосно
ром.
Закрутите накидную гайку вручную, а затем затяните ее
двумя гаечными ключами – обычным и динамометриче
ским.
Трубка
Накидная
гайка
Патрубок
внутреннего блока
Наружный диаметр, мм
6,35
9,52
12,7
Крутящий момент кгс/м Крутящий момент Н/см
Если при прокладке трубопровода имеются вертикальные
участки с перепадами более чем 5 метров, то необходима
установка масловозвратных петель на соответствующих
вертикальных участках.
L, мм R, мм
300 500
300 500
15,88
