22
Що відбувається Вірогідні причини Метод усунення
5.Не працює усе
електрообладнання
Плита не приєднана до ел. мережі Підключити плиту
Обрив шнура живлення *Замінити шнур живлення
Порушення електропостачання
Перевірити електропостачання
Відновити при необхідності
6.Не діє освітлення
духовки
Дефект лампи
Перевірити справність лампи, при
необхідності замінити на аналогічну
Немає контакту лампочки Підкручування лампочки в патроні
Перегоріла лампочка Замінити лампочку
7.Не діє електророзпал
-немає іскри
-є іскра, але не запалює
-немає займання
газу при працюючому
генераторі ел. розпалу
Іскра з розрядника не б’є в
кришку розсікача
Кришка стоїть з перекосом, немає
контакту кришки з розсікачем
Притерти кришку до розсікача
(відцентрувати)
Очистити кришку від забруднень,
просушити її
Пошкоджений дріт розрядника * Замінити розрядник
Зламаний керамічний корпус
розрядника
* Замінити розрядник
Розрядник сильно забруднений
або залитий (вологий)
Почистити і просушити розрядник
Занадто великий тиск в мережі Запалювати при меншій подачі газу
Несправний генератор
ел.розпалу
* Замінити на аналогічний
8. Не обертається рожен
Мотор рожена зупинився в
«мертвій точці»
При включенні ручкою повернути багнет в
будь-яку сторону
9. Не обертається
або клинить стержень
газового крану,
відчувається запах газу
У кран потрапило чужорідне тіло,
недостатньо мастила в конусній
парі газового крану
* Очистити і змастити газовий кран
* Крани необхідно змащувати один раз в
три роки
10. Не закриваються
двері духовки.
Нещільно прилягають
двері духовки
Фіксатори шарніра дверей духовки
вискочили з посадочного місця
Відкрити двері духовки, опустити підняті
фіксатори вниз в їх посадочне місце
11. Прокручується або
спадає ручка крану
Випав затиск (фіксатор) ручки
крану з посадочного місця
Встановити за тиск (фікса т ор) в ручку крану
12. Не спрацьовує
автоматика безпеки
Тиск газу в мережі не відповідає
налаштуванню плити
Звернутися в газопост а чальну службу
Примітка:
*Ремонт робиться фахівцями газових господарств або представниками сер-
вісних центрів
** Щоб правильно встановити термопару, необхідно зняти дно духовки, потім
відрегулювати кінець термопари згідно мал. 14. Регулювання здійснюється під-
гибкою кронштейна кріплення термопари.

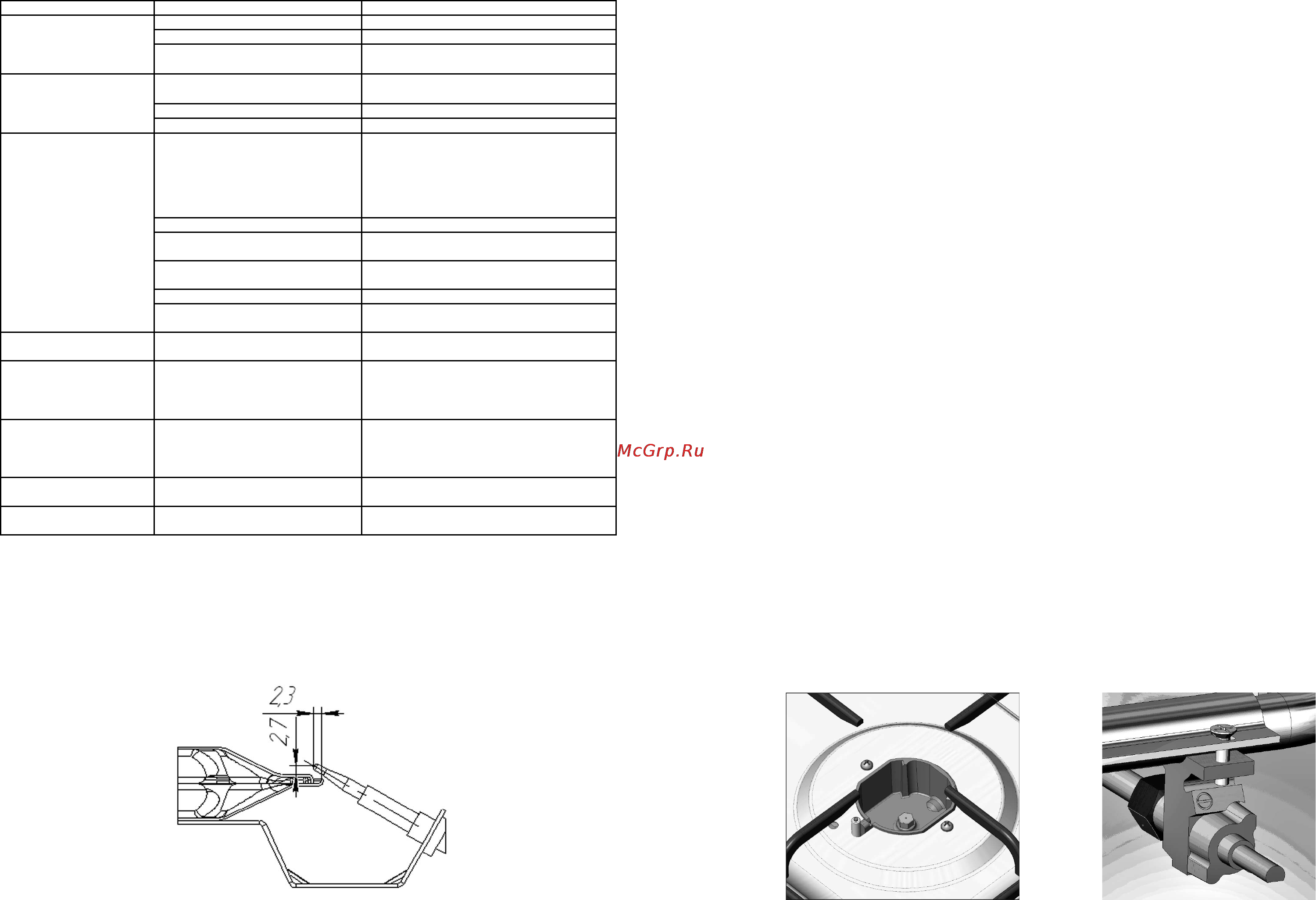

Мал. 14 Розташування термопари пальника духовки.
31
Перед подключением убедитесь в исправности сетевого шнура, розетки.
Проверьте, выдержит ли электропроводка нагрузку плиты, имеется ли на-
дежная система заземления в доме.
Категорически запрещается работа плиты мод. 600-ГЭ без заземления.
Розетка должна находиться в легко доступном месте на расстоянии не бо-
лее 1,5м от плиты.
Розетка не должна располагаться над плитой.
Никогда не используйте удлинители, переходники, двойные и более розет-
ки, которые могут стать причиной перегрева и возгорания.
Производитель не несет ответственности за ущерб здоровью и соб-
ственности, если он вызван неправильным подсоединением плиты.
Проверка работы
Зажгите все горелки плиты и проверьте устойчивость пламени при установ-
ке режимов максимальной и минимальной подачи газа.
При наличии крана с автоматикой безопасности, обязательно проверьте его
работу. Если автоматика безопасности не срабатывает, необходимо устранить
причину неполадок в соответствии с рекомендациями таблицы 4.
Затем объясните потребителю, как работать и управлять плитой и вместе с
ним изучите инструкцию по эксплуатации плиты.
ВНИМАНИЕ! После подключения к газовой магистрали, электрической
сети специалист по монтажу должен проверить работу газовых горелок
плиты, электрических устройств и заполнить талон установки о подклю-
чении бытовой плиты.
После подключения проверьте правильность заполнения установоч-
ного талона.
Настройка плиты на различные виды газа
ВАЖНО: Эта работа выполняется только специалистом, имеющим не-
обходимые полномочия.
Чтобы подготовить плиту для работы с другим типом газа, необходимо за-
менить сопла горелок стола и духовки и отрегулировать работу горелок в режи-
ме «малое пламя» см. таблицу 1 «Характеристики горелок и сопел»
ВАЖНО: обратите внимание, штуцер для сжиженного газа маркирован циф-
рой «8», штуцер для природного газа имеет маркировку «13».
замена сопел горелок стола рис.5
а) снять решетку стола, крышки и рассекатели горелок;
б) с помощью торцевого ключа S7 заменить сопла (входят в комплект по-
ставки) в соответствии с таблицей 1 «Характеристики горелок и сопел» см. рис.5
Рис.5 Сопло S7 в корпусе
сопла
Рис.6 Кран газовый с винтом
малого пламени
