44
Что происходит Вероятные причины Метод устранения
4. Не срабатывает
автоматика безопасности
Неправильно выставлен конец
термопары в пламени
** Выставить положение термопары
(см.рис.14)
Ручка крана глубоко посажена в
результате внешнего воздействия
Переустановить ручку с
обеспечением хода стержня 3-3,5мм
Отсутствует контакт термопары с
клапаном газового крана
Открутить гайку термопары от крана,
зачистить контакты, гайку закрутить
и подтянуть
Термопара установлена с
перекосом
Открутить гайку и устранить перекос
Неисправна термопара * Заменить термопару
Неисправен клапан предохра-
нительный (эл. магнитная пробка)
* Заменить кран с автоматикой
безопасности
5. Не работает все
электрооборудование
Плита не подсоединена к эл. сети Подключить плиту
Обрыв шнура питания *Заменить шнур питания
Нарушение электроснабжения
Проверить электроснабжение.
Восстановить при необходимости
6. Не действует
освещение духовки
Дефект лампы
Проверить исправность лампы,
при необходимости заменить на
аналогичную
Нет контакта лампочки Подкрутить лампочку в патроне
Перегорела лампочка Заменить лампочку
7. Не действует
электророзжиг
-нет искры
-есть искра, но не
зажигает
-нет воспламенения
газа при работающем
генераторе
Искра с разрядника не бьет в
крышку рассекателя
Крышка стоит с перекосом, нет
контакта крышки с рассекателем
Притереть крышку к рассекателю
(отцентрировать)
Очистить крышку от загрязнений,
просушить ее
Поврежден провод разрядника * Заменить разрядник
Сломан керамический корпус
разрядника
* Заменить разрядник
Разрядник сильно загрязнен или
залит (влажный)
Почистить и просушить разрядник
Слишком большое давление в сети Зажигать при меньшей подаче газа
Неисправен генератор розжига * Заменить на аналогичный
8. Не вращается вертел
Мотор вертела остановился в
«мертвой точке»
При включении ручкой повернуть
штык в любую сторону
9. Не вращается или
клинит стержень газового
крана, ощутим запах газа
В кран попало инородное тело,
недостаточно смазки в конусной
паре газового крана
* Очистить и смазать газовый кран
* Краны необходимо смазывать один
раз в три года
10. Не закрывается дверь
духовки.
Неплотно прилегает дверь
духовки
Фиксаторы шарнира двери духовки
выскочили из посадочного места
Открыть дверь духовки, опустить
поднятые фиксаторы вниз в их
посадочное место
11. Прокручивается или
спадает ручка крана
Выпал зажим ручки крана из
посадочного места
Установить зажим в ручку крана
12. Не срабатывает
автоматика безопасности
Давление газа в сети не
соответствует настройке плиты
Обратиться в г аз оснаб жающую с лужбу.
Примечание:
*Ремонт производится специалистами газовых хозяйств или представителя-
ми сервисных центров.
** Чтобы правильно установить термопару, необходимо снять дно духовки,
затем отрегулировать конец термопары согласно рис.14. Регулировка осущест-
вляется подгибкой кронштейна крепления термопары.

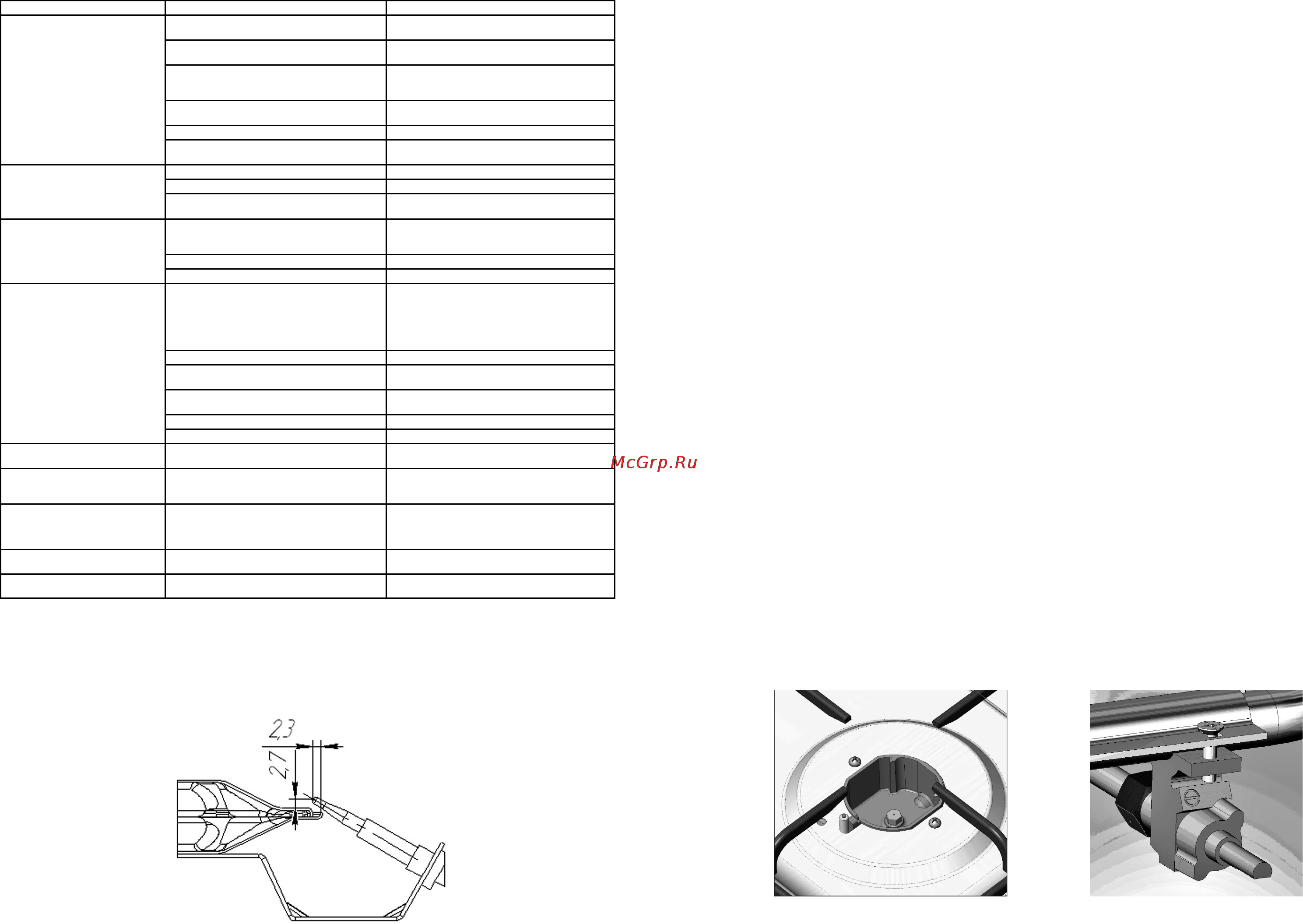

Рис.14 Расположение термопары горелки духовки.
9
система заземлення в будинку.
Категорично забороняється робота плити мод. 600-ГЭ без заземлен-
ня.
Розетка повинна знаходитися в легко доступному місці на відстані не більше
1,5м від плити.
Розетка не повинна розташовуватися над плитою.
Ніколи не використовуйте подовжувачі, перехідники, подвійні і більш розет-
ки, які можуть стати причиною перегрівання і займання.
Виробник не несе відповідальності за збиток здоров’ю і власності,
якщо він викликаний неправильним під’єднуванням плити.
Перевірка роботи.
Запаліть усі пальники плити і перевірте стійкість полум’я при установці режи-
мів максимальної і мінімальної подачі газу.
За наявності крану з автоматикою безпеки, обов’язково перевірте його ро-
боту. Якщо автоматика безпеки не спрацьовує, необхідно усунути причину непо-
ладок відповідно до рекомендацій таблиці 4.
Потім поясніть споживачеві, як працювати і управляти плитою і разом з ним
вивчите інструкцію з експлуатації плити.
УВАГА! Після підключення до газової магістралі, електричної мережі
фахівець з монтажу повинен перевірити роботу газових пальників плити,
електричних пристроїв і заповнити талон установки про підключення по-
бутової плити.
Після підключення перевірте правильність заповнення установочного
талона.
Налаштування плити на різні види газу.
ВАЖЛИВО: Ця робота виконується тільки фахівцем, що має необхідні
повноваження.
Щоб підготувати плиту для роботи з іншим типом газу, необхідно замінити
сопла пальників столу і духовки і відрегулювати роботу пальників в режимі «мале
полум’я» див. таблицю 1 «Характеристики пальників і сопел».
ВАЖЛИВО: зверніть увагу, штуцер для зрідженого газу маркірований
цифрою «8», штуцер для природного газу має маркування «13».
заміна сопел пальників столу мал. 5
а) зняти грати столу, кришки і розсікачів пальників;
Мал. 5 Сопло S7 в корпусі
сопла
Мал. 6 Кран газовий
з гвинтом малого полум’я
