стр. 9

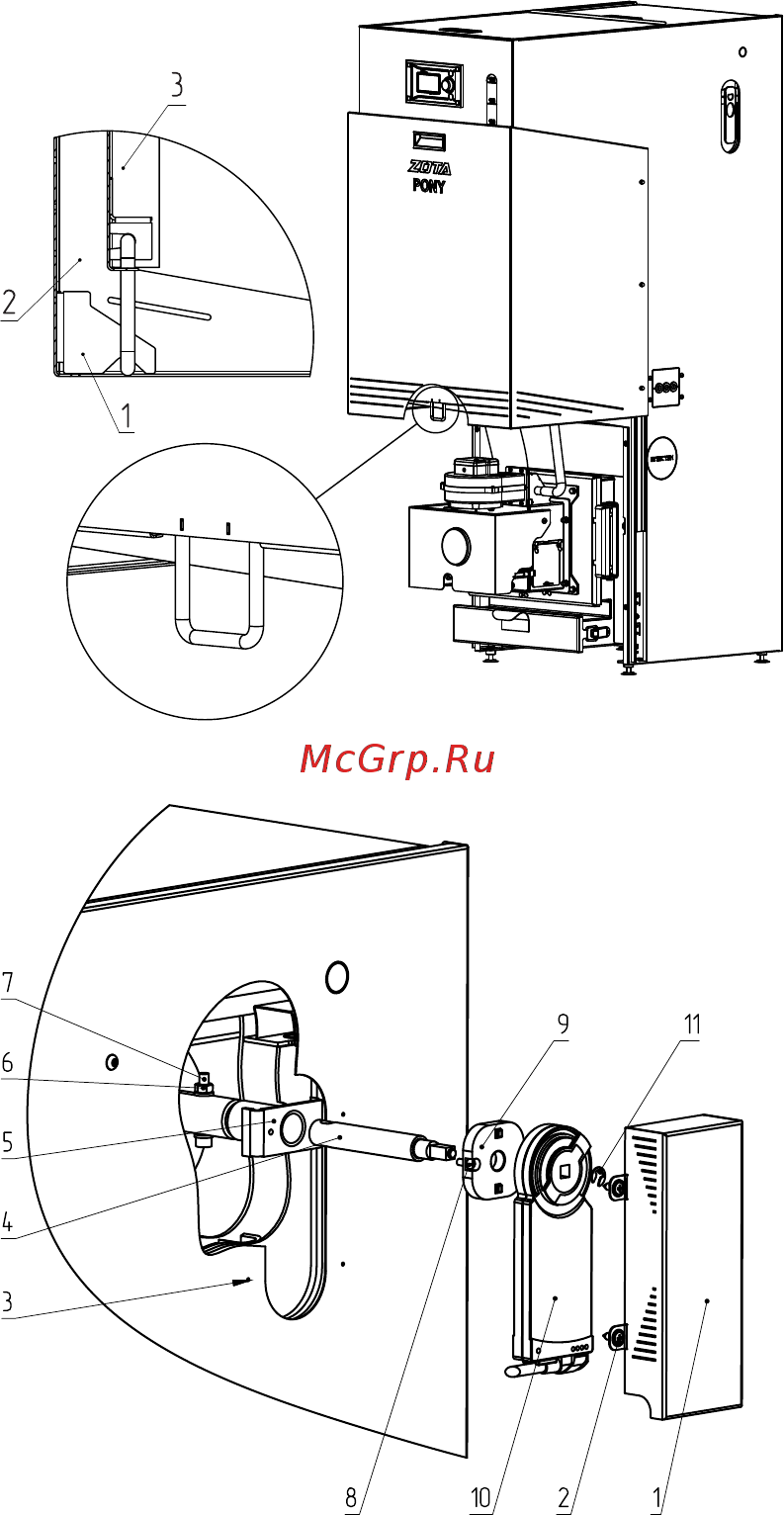

Рис.2 Зацеп двери

Рис.3 Установка механизма чистки теплообменника

1-Кожух прочистного механизма

2-Саморез

3-Отверстие под саморез

4-Ось прочистного механизма

5-Кронштейн крепления

механизма

6-Гайка М6

7-Болт M6

8-Винт М4

9-Основание механизма

10-Механизм

11-Быстросёмное кольцо

В верхней части котла находится дверца теплообменника (поз.29) и дверца

бункера (поз.20).

Внимание! Для приведения дверцы бункера (поз.20) в открытое

положение необходимо сдвинуть ее к задней части котла.

В нижней части котла находятся зольный ящик (поз.5) и регулировочные

ножки (поз.21), которыми производится регулировка положения котла.

Внимание! Ножки котла необходимо отрегулированы таким образом,

чтобы котёл стоял ровно по горизонтали, без наклонов в стороны.

5.2. Пеллетная горелка (Рис.4) состоит из корпуса горелки (поз.1), корпуса

топки (поз.2), подвижной чаши топки (поз.3), шнека подачи (поз.4), системы

автоподжига (поз.5), вентилятора наддува (поз.7), мотор-редуктора (поз.8).

5.2.1. Горелка с бункером соединяется через гофротрубу (поз.25 Рис.1),

которая надевается на трубу приёма топлива (поз.9), а также шлангом

компенсации давления в бункере (поз.24 Рис.1).

1-Зацеп

2-Дверца подъёмная

3-Передняя стенка котла
