Zota Pony 15 [10/32] Рис конструкция отопительного котла

стр. 8

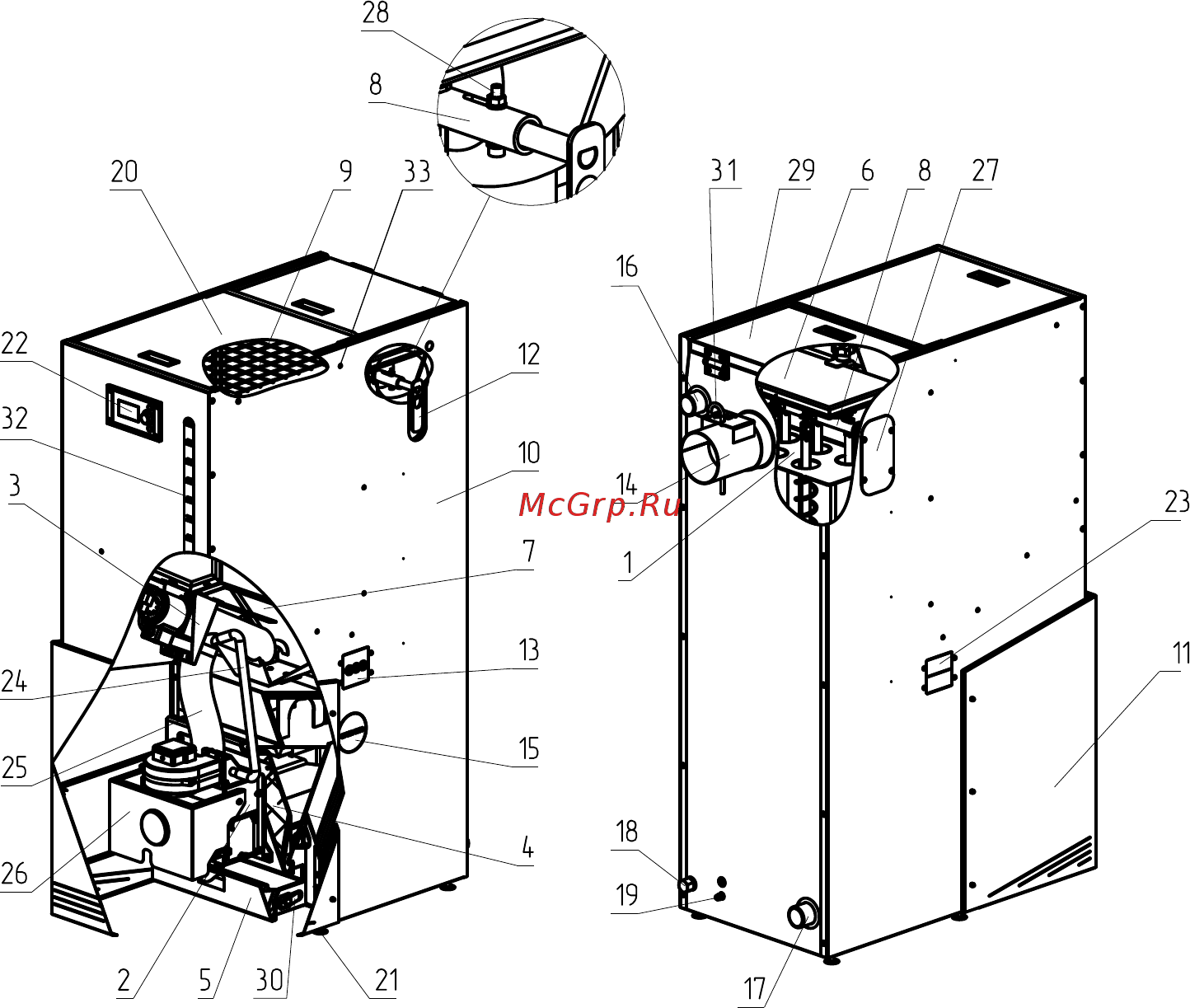

Рис.1 Конструкция отопительного котла

1-Корпус котла

2-Горелка

3-Механизм подачи пеллет

4-Дверца

5-Зольный ящик

6-Дверца сервисная турбулизатора

7-Бункер

8-Механизм чистки теплообменника

9-Сетка

10-Обшивка с теплоизоляции

11-Дверца подъёмная

12-Ручка чистки теплообменника

13-Лючок для проводов

14-Дымовой патрубок

15-Место для установки блока ТЭН

16-Патрубок подачи

17-Патрубок обратки

18-Патрубок сливной

19-Болт заземления

20-Дверца бункера

21-Регулировочные ножки

22-Пульт управления

23-Загушка лючка проводов

24-Шланг компенсации давления в

бункере

25-Гофротруба механизма подачи

26-Защитный кожух горелки

27-Заглушка ручки чистки

теплообменника

28-Болт крепления ручки чистки

теплообменника M6x40 ГОСТ 11738-84

29-Дверца теплообменника

30-Застёжка

31-Заслонка дымохода

32-Индикатор наполнения бункера

33-Винт M5х16
